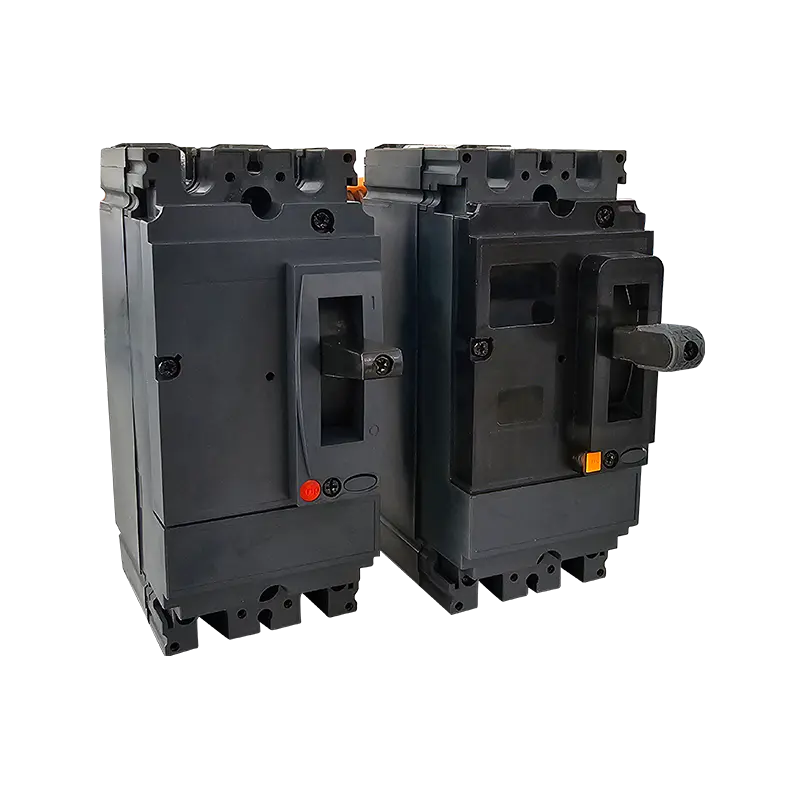

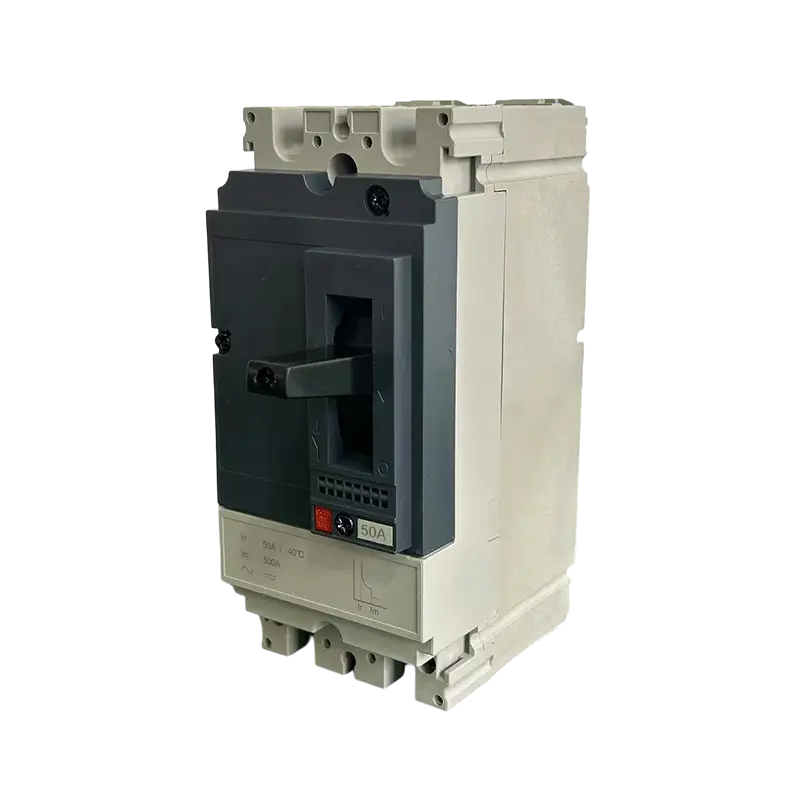

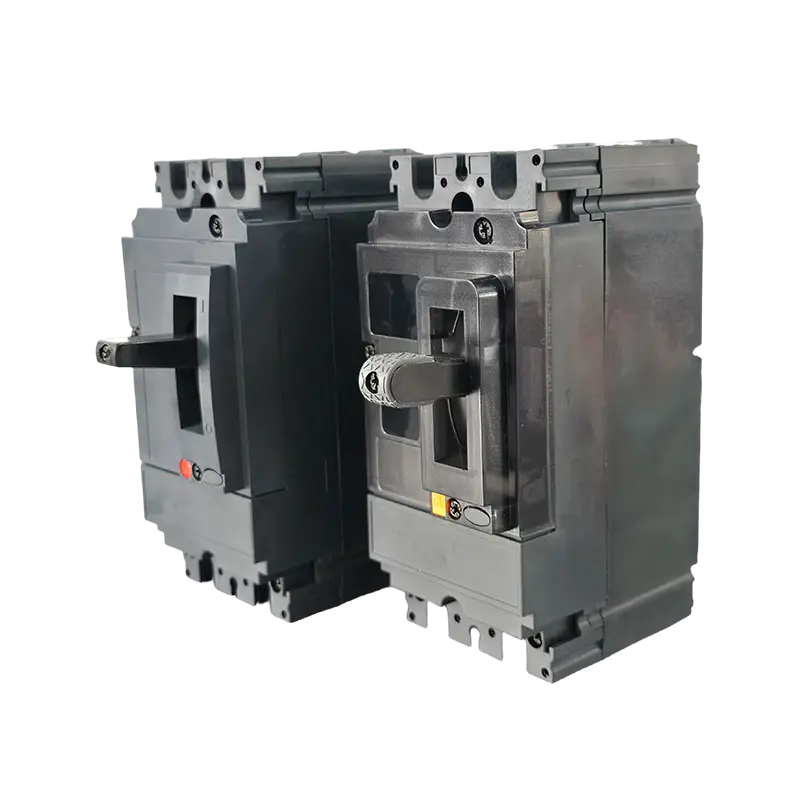

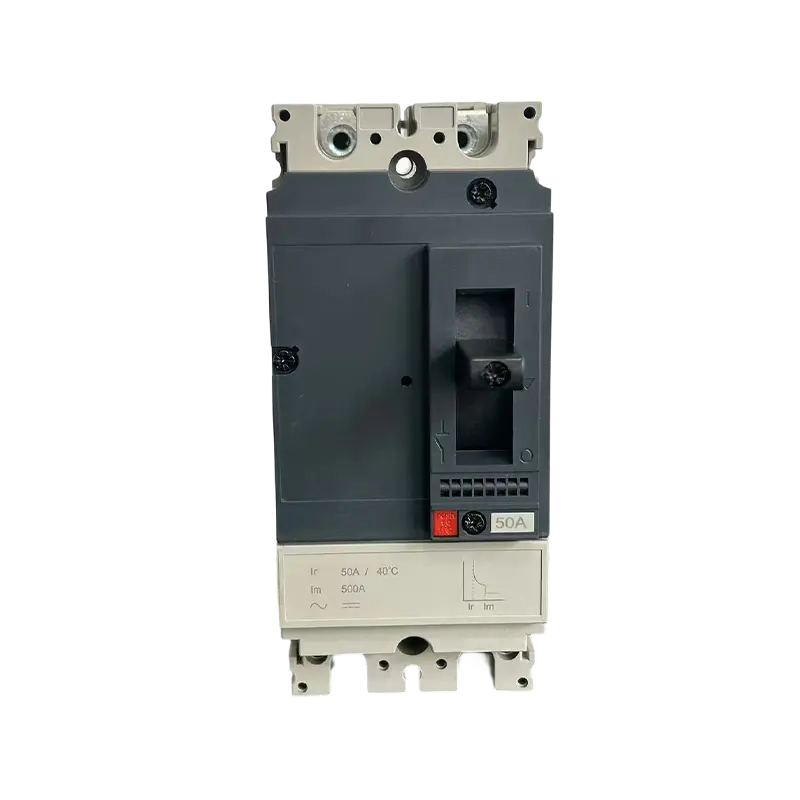

Автоматический выключатель в литом корпусе EZC 2P 100–1600A для распределения электроэнергии низкого напряжения

Описание:

Автоматический выключатель в литом корпусе EZC 100–630 А предназначен для низковольтных систем распределения электроэнергии, где требуется надежная защита цепи и практичная установка. Данная модель предназначена для использования как в качестве главного вводного выключателя, так и устройства защиты фидеров в промышленных и коммерческих электрических сетях.

Приложения:

Охватывая диапазон тока от 100 А до 630 А, EZC MCCB подходит для различных задач распределения, включая защиту фидеров, изоляцию оборудования и управление ответвленными цепями. Продукт поддерживает несколько конфигураций установки, что обеспечивает простой монтаж и подключение в стандартизированных низковольтных системах.

Типичные среды применения включают производственные предприятия, коммерческие здания, инфраструктурные проекты и системы распределения электроэнергии общего назначения, требующие надежной защиты без чрезмерной сложности системы.

EZC series MCCB
EZC

EZC MCCB построен на основе концепции термомагнитной защиты, которая обеспечивает эффективное реагирование на аномальные условия тока. В ситуациях устойчивой перегрузки механизм тепловой защиты реагирует постепенно, предотвращая чрезмерный нагрев проводников и подключенного оборудования. При возникновении короткого замыкания магнитный расцепитель срабатывает быстро, разъединяя цепь и ограничивая энергию короткого замыкания.

Такое скоординированное поведение защиты помогает поддерживать стабильность системы и обеспечивает безопасную работу в широком диапазоне условий эксплуатации.

Details
Commissioning
EZC Series MCCB
EZC

DSC01043 MCCB, Temperature rise test
MCCB Instantaneous Test
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Assemble
MCCB Assemble
MCCB Temperature Rise Test Bench

Для обеспечения безопасности транспортировки наша электротехническая продукция экспортируется в усиленных деревянных ящиках. Ящики проходят термическую обработку и имеют маркировку ISPM-15, что обеспечивает быстрое таможенное оформление. Конструкция приподнятого основания облегчает работу с вилочным погрузчиком, а внутреннее амортизирующее крепление гарантирует доставку продукции в целости и сохранности. Все внешние ящики имеют четкую маркировку и соответствуют международным стандартам логистики.

Box-Type Substation Uses Our VCB, MCCB, and ACB
High and Low Voltage Switchgear (ACB, MCCB, VCB)
High And Low Voltage Cabinets Successfully Powered

Box-typesubstation ACB VCB MCCB
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB

Модель			МТЗ1-2000	МТВ1-3200	МТВ1-4000	МТВ1-6300	МТВ1-7500
Ток оболочки	Инм(А)		2000	3200	4000	6300	7500
Количество полюсов	-		3П/4П	3П/4П	3П/4П	3П/4П	3П/4П
Номинальное рабочее напряжение	Уэ(в)		АС400/690	АС400/690	АС400/690	АС400/690	АС400/690
Номинальный ток	В(А)		4.00601Э 24	2.00025E 15	3.20036E 11	4.0005E 11	7500
Номинальное напряжение изоляции	Уи(в)		800	1000	1000	1000	1000
Номинальное импульсное выдерживаемое напряжение	Уимп(кв)		8	12	12	12	12
Модель контроллера	-		Л, М, Ч	Л, М, Ч	Л, М, Ч	Л, М, Ч	Л, М, Ч
Рабочая частота	(Гц)		50	50	50	50	50
Номинальная предельная отключающая способность при коротком замыкании	Ику ка (о-ко)	400В	65	100	100	120	120
	Ику ка (о-ко)	690В	50	65	75	85	85
Номинальная рабочая отключающая способность при коротком замыкании	Ics ка (о-ко-ко)	400В	: 40	65	80	100	100
	Ics ка (о-ко-ко)	690В	40	50	65	75	75
Номинальный кратковременно выдерживаемый ток	IcwkA(1с) Временная задержка 0,4 с o-co		50	65	65	85	85
Номинальный кратковременно выдерживаемый ток	IcwkA(1с) Временная задержка 0,4 с o-co		50	65	65	85	85
Потеря мощности	(В) Вт	Исправлено	40,60,90140170	170 260 320 420	430 440 450	1225, 1250, 1625	1225, 1250, 1625
Потеря мощности	(В) Вт	Ящик	80 130 205 310	400 510 650 760	780 790 800	1225, 1250, 1625	1225, 1250, 1625
Стандартный	-		ГБ-ТГБ14048.2/МЭК60947-2
Способ установки	-		Исправлено Type (3/4)	Исправлено Type (3/4)	Исправлено Type (3/4)	Исправлено Type (3/4)	Исправлено Type (3/4)
Способ установки			Ящик Type (3/4)	Ящик Type (3/4)	Ящик Type (3/4)	Ящик Type (3/4)	Ящик Type (3/4)
