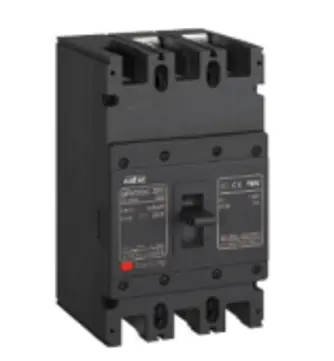

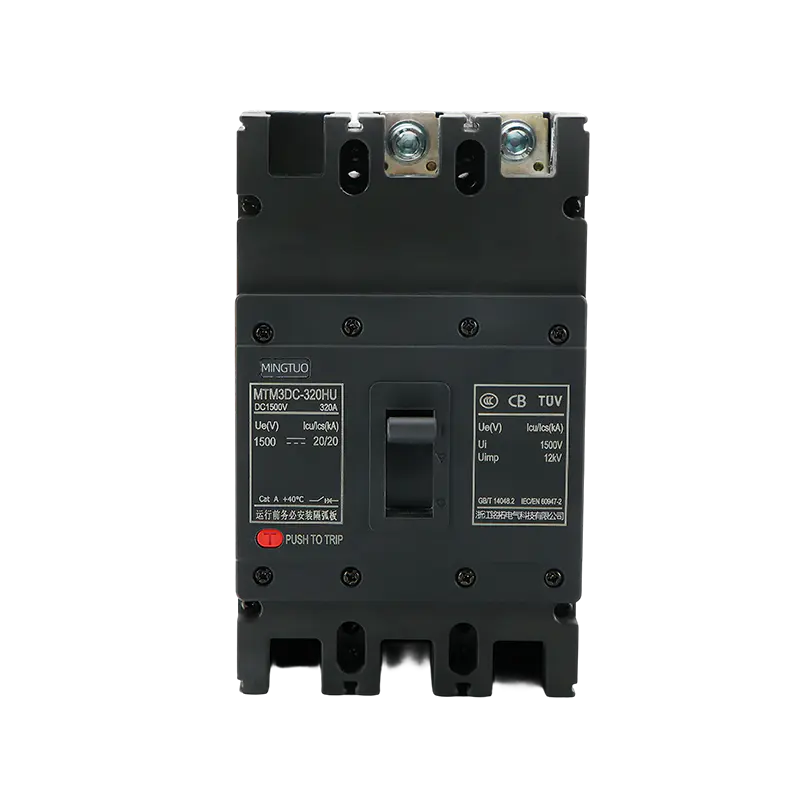

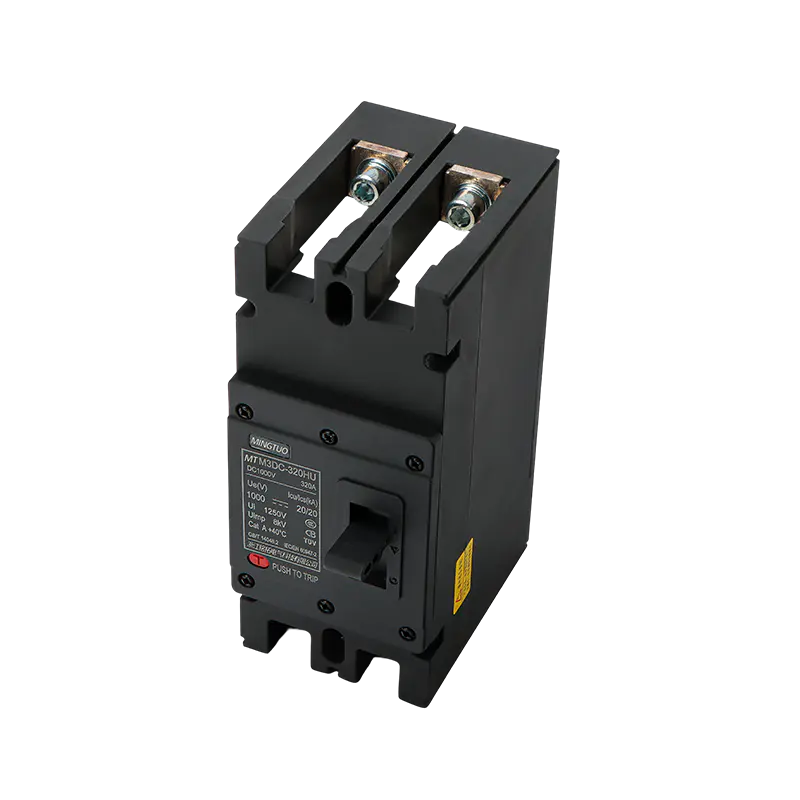

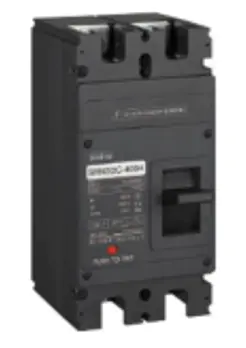

Name: PV DC MCCB 1000V 630A Солнечный выключатель для защиты панели
Rating: 5 (99 reviews)

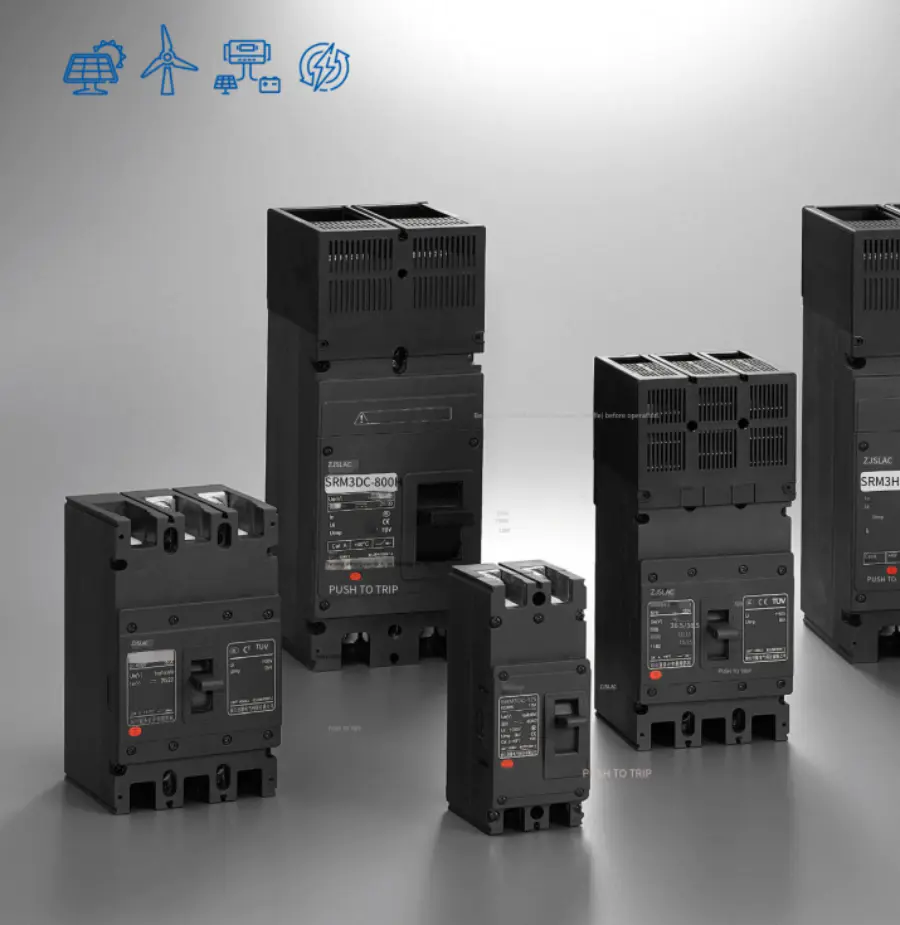

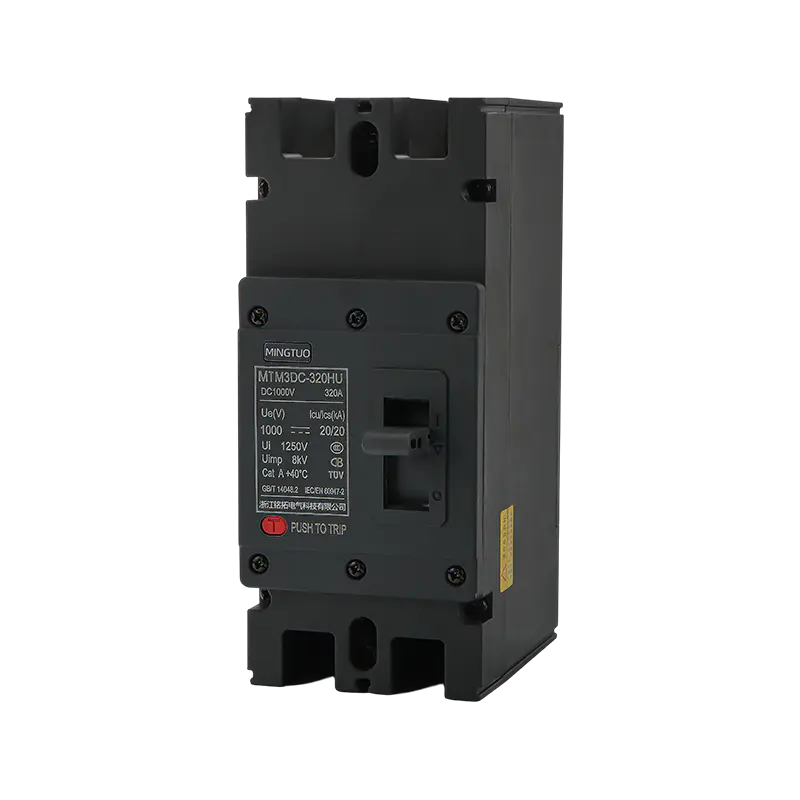

PV DC MCCB 1000V 630A Солнечный выключатель для защиты панели

Описание:

Наш автоматический выключатель постоянного тока в литом корпусе, специально разработанный для фотоэлектрических применений, обеспечивает надежную защиту цепей в системах солнечной энергии. Благодаря номинальному току 1000/1500 В постоянного тока и диапазону тока 63–630 А он гарантирует безопасную работу даже в самых сложных условиях окружающей среды.

Приложения:

Солнечные объединительные коробки: защищают отдельные фотоэлектрические цепочки и одновременно объединяют выходные данные.

Защита входа/выхода инвертора: защищает инверторы от неисправностей на стороне постоянного тока.

Распределительные шкафы постоянного тока: управляют потоками энергии на фотоэлектрических станциях коммерческого и коммунального масштаба.

Системы хранения энергии: защищают соединения аккумуляторов и точки интеграции.

Установка в жилых, коммерческих и коммунальных условиях: обеспечивает критически важную защиту цепей фотоэлектрических систем всех размеров

Этот автоматический выключатель обеспечивает надежную защиту от перегрузки, короткого замыкания и дугового замыкания на стороне фотоэлектрического постоянного тока посредством рабочего процесса «обнаружение неисправностей → быстрое отключение → магнитное гашение дуг», одновременно поддерживая безопасную изоляцию и мониторинг состояния для обеспечения безопасной и стабильной работы системы.

Наши выключатели, соответствующие строгим международным стандартам безопасности, проходят строгие испытания, чтобы гарантировать неизменную производительность на протяжении всего 25-летнего срока службы вашей системы.

1. Превосходная производительность постоянного тока	Высокая отключающая способность до 25 кА при 1000–1500 В постоянного тока. Молниеносное обнаружение и прерывание неисправности за 0,5 мс. Надежное подавление дуг постоянного тока для защиты оборудования и персонала
2. Исключительная долговечность	Корпус со степенью защиты IP65, устойчивый к ультрафиолетовому излучению Устойчивость к коррозии в солевом тумане, протестирована в течение 1000 часов. Минимум 20 000 механических рабочих циклов. Надежно работает в экстремальных условиях окружающей среды
3. Интеллектуальные функции	Встроенный мониторинг неисправностей и возможность удаленного управления. Четкие индикаторы состояния для мониторинга системы в реальном времени. Технология температурной компенсации для улучшенной защиты.
4. Сертифицированная гарантия качества.	Сертифицирован TÜV Rheinland, соответствует UL 489B. Соответствие стандарту IEC 60947-2 100% заводские испытания перед отправкой для обеспечения стабильной работы.
5. Простая установка и обслуживание.	На 35 % компактнее обычных выключателей постоянного тока. Установка аксессуаров без инструментов и разъемы для подключения на передней панели Универсальность для монтажа на DIN-рейку или панель.
6. Экономическая эффективность	Более длительный срок службы по сравнению со стандартными решениями Сниженные требования к техническому обслуживанию Прямые цены с завода, трехлетняя гарантия и глобальная поддержка

MCCB

MCCB Instantaneous Test
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Assemble
MCCB Assemble
MCCB Temperature Rise Test Bench

Для обеспечения безопасности транспортировки наша электротехническая продукция экспортируется в усиленных деревянных ящиках. Ящики проходят термическую обработку и имеют маркировку ISPM-15, что обеспечивает быстрое таможенное оформление. Поднятая конструкция основания облегчает работу с вилочным погрузчиком, а внутреннее амортизирующее крепление гарантирует доставку продукции в целости и сохранности. Все внешние ящики имеют четкую маркировку и соответствуют международным стандартам логистики.

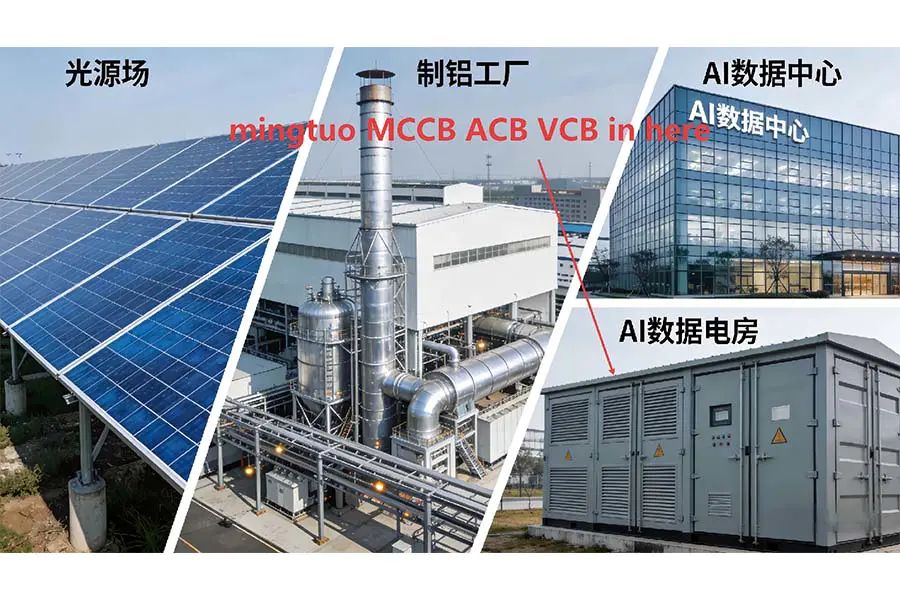

High and Low Voltage Switchgear (ACB, MCCB, VCB)
Box-Type Substation Featuring Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

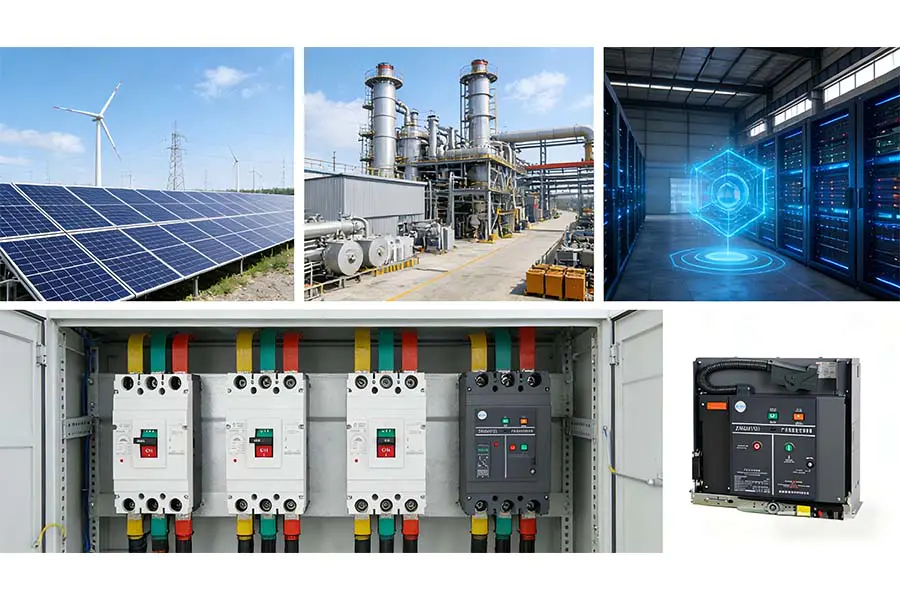

Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Power transmission successful
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB

ЭКСТЕРЬЕР
Оболочка каркаса	Модель SRM3DC-320			СРМ3DC-400
Количество полюсов	2		три	2		три
Номинальное рабочее напряжение Ue(В)	DC500	ДК1000	ДК1500	ДК250/500	ДК750/1000	ДК1250/1500	ДК1250/1500
Номинальное напряжение изоляции Ui(В)	DC1250		ДК1500	ДК1500
Номинальное ударное напряжение Uimp(кВ)	восемь		12	12
Номинальный ток In(А)	63、80、100、125、140、160、180、200、225、250、280、315、320			225, 250, 315, 350, 400
Номинальная предельная отключающая способность при коротком замыкании Icu (кА)	50	20	20	65	35	15	15(2-полюсное кольцо) 20 [3-полюсная струна)
	один	один	/	70	40	20	20[2－опорная струна) 25 (3-полюсная струна)
Ics(кА) режим подключения рабочей отключающей способности при коротком замыкании	Ics=100%Icu
	Вверх и вниз, вниз и вверх (2P, 320/3P) Заходите и выходите, поднимайтесь и выходите (3P)
Категория использования	A
Есть ли у него функция изоляции?	Будь
Рабочая температура окружающей среды	-35℃~ 70℃
Механический срок службы (раз)	20000			десять тысяч
Электрический срок службы (раз)	3000	2000	1500	1000	1000	700	500
Соответствовать критерию	МЭК/EN 60947-2, ГБ/Т 14048.2

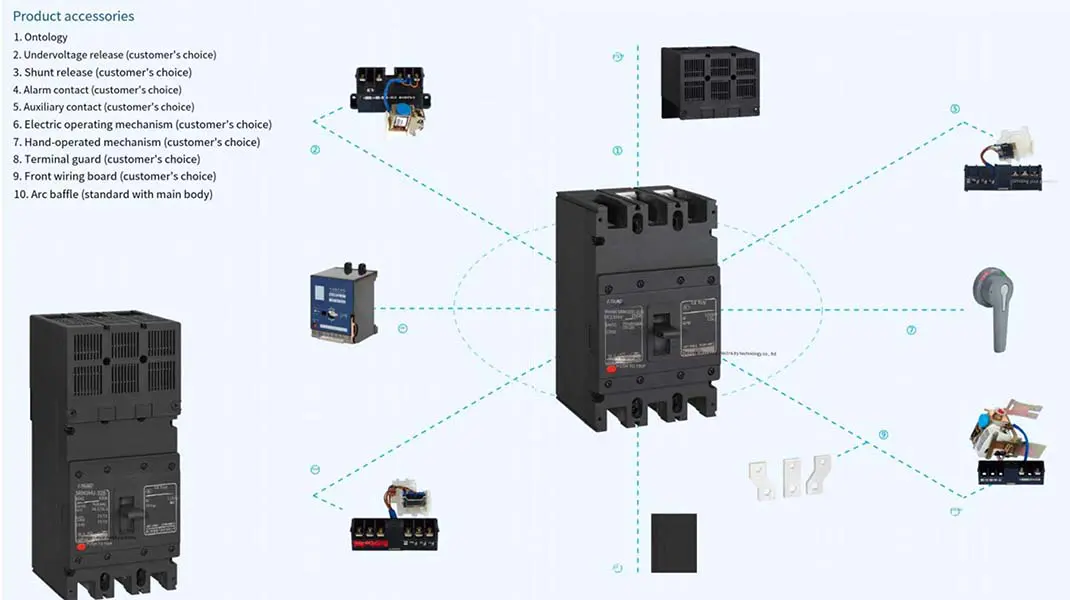

Приложение	Раздельное возбуждение, вспомогательное управление, сигнализация, ручное управление и электрическое управление.
Аутентификация	КСС, CE, TUV
мера (длина × ширина × высота) (мм)	180×76×126 (2П) 180×107×126 (3П)			250×124×165 (2П) 250×182×165 (3П)

Примечания	Корпус корпуса 320 разделен на H: высокий разрыв, R: тип ограничения тока.

ЭКСТЕРЬЕР

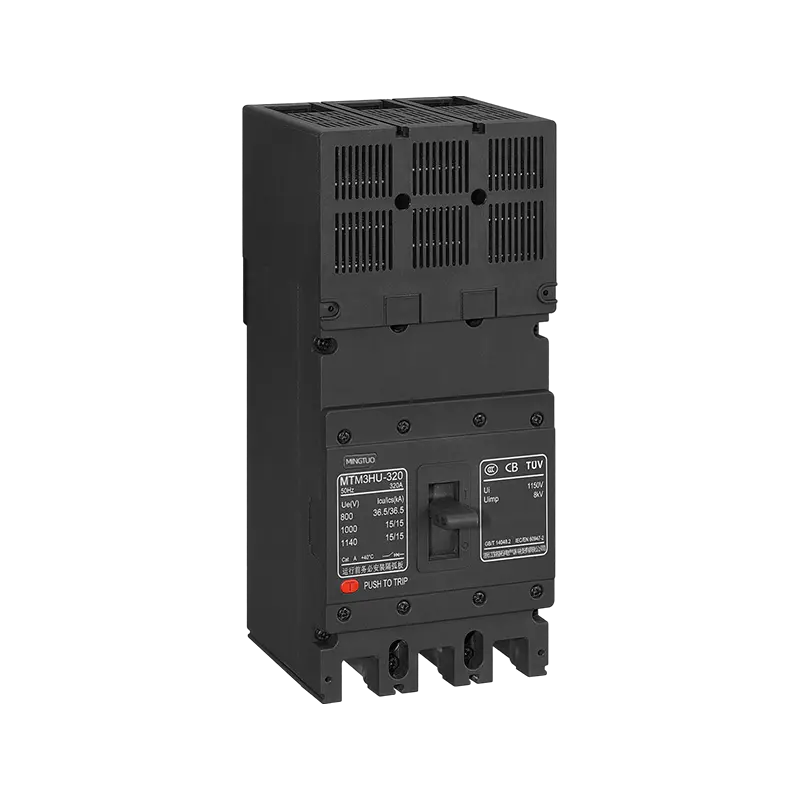

Оболочка каркаса	СРМ3ХУ-320				СРМ3ХУ-400
Количество полюсов	три				три
Номинальное рабочее напряжение Ue(В)	AC415	АС500/600	AC800	АС1000/1400	AC415	АС500/690	AC800	АС1000/1140
Номинальное напряжение изоляции Ui(В)					AC1150
Номинальное ударное напряжение Uimp(кВ)	восемь				12
Номинальный ток In(А)	63、80、100、125、140、160、180、200、225、250、280、315、320				250, 280, 315, 320, 350, четыреста
Номинальная предельная отключающая способность при коротком замыкании Icu (кА)	восемьy-five	50	36.5	10	восемьy-five	50	36.5	10
	один	!	один	один	100	60	50	15
Ics(кА) режим подключения рабочей отключающей способности при коротком замыкании	Ics=100%Icu
Категория использования	A
Есть ли у него функция изоляции?	Будь
Рабочая температура окружающей среды	-35℃~ 70℃
Механический срок службы (раз)	20000				десять тысяч
Электрический срок службы (раз)	3000	3000	3000	2000	1000	1000	1000	700
Соответствовать критерию	МЭК/EN 60947-2, ГБ/Т 14048.2
Приложение	Раздельное возбуждение, вспомогательное управление, сигнализация, ручное управление и электрическое управление.
Аутентификация	КСС, CE, TUV
мера (длина × ширина × высота) (мм)	180×107×126 (3П)				250×182×165 (3П)

Примечания	Корпус корпуса 320 разделен на H: высокий разрыв, R: тип ограничения тока.

ЭКСТЕРЬЕР
Оболочка каркаса	СРМ3ХУ-630				СРМ3ХУ-800
Количество полюсов	три				три
Номинальное рабочее напряжение Ue(В)	AC415	АС500/600	AC800	АС1000/1400	AC415	АС500/690	AC800	АС1000/1140
Номинальное напряжение изоляции Ui(В)					AC1150
Номинальное ударное напряжение Uimp(кВ)	12				12
Номинальный ток In(А)	500 630				700, восемьсот
Номинальная предельная отключающая способность при коротком замыкании Icu (кА)	восемьy-five	50	36.5	10	восемьy-five	50	36.5	10
	100	60	50	15	100	60	50	15
Ics(кА) режим подключения рабочей отключающей способности при коротком замыкании	Ics=100%Icu
Категория использования	A
Есть ли у него функция изоляции?	Будь
Рабочая температура окружающей среды	-35℃~ 70℃
Механический срок службы (раз)	5000				десять тысяч
Электрический срок службы (раз)	1000	1000	1000	700	1000	1000	1000	700
Соответствовать критерию	МЭК/EN 60947-2, ГБ/Т 14048.2
Приложение	Раздельное возбуждение, вспомогательное управление, сигнализация, ручное управление и электрическое управление.
Аутентификация	КСС, CE, TUV
мера (длина × ширина × высота) (мм)	250×182×165 (3П)				250×182×165 (3П)

ЭКСТЕРЬЕР
Оболочка каркаса	Модель SRM3DC-320			СРМ3DC-800
Количество полюсов	2-три			2-три
Номинальное рабочее напряжение Ue(В)	DC500	ДК1000	ДК1500	ДК250/500	ДК750/1000	ДК1250/1500	ДК1250/1500
Номинальное напряжение изоляции Ui(В)	DC1250		ДК1500	ДК1500
Номинальное ударное напряжение Uimp(кВ)	восемь		12	12
Номинальный ток In(А)	63、80、100、125、140、160、180、200、225、250、280、315、350			225, 250, 315, 350, четыреста
Номинальная предельная отключающая способность при коротком замыкании Icu (кА)	50	20	20	65	35	15	15 (2-полюсная струна) 20 (3-полюсная струна)
	один	один	/	70	40	20	20 (2-полюсный) 25 (3-полюсная струна)
Ics(кА) режим подключения рабочей отключающей способности при коротком замыкании	Ics=100%Icu
Категория использования	A
Есть ли у него функция изоляции?	Будь
Рабочая температура окружающей среды	-35℃~ 70℃
Механический срок службы (раз)	20000			десять тысяч
Электрический срок службы (раз)	3000	2000	1500	1000	1000	700	500
Соответствовать критерию	МЭК/EN 60947-2, ГБ/Т 14048.2
Приложение	Раздельное возбуждение, вспомогательное управление, сигнализация, ручное управление и электрическое управление.
Аутентификация	КСС, CE, TUV
мера (длина × ширина × высота) (мм)	180×76×126(2П) 180×107×126(3П)			250×124×165(2П) 250×182×165(3П)
