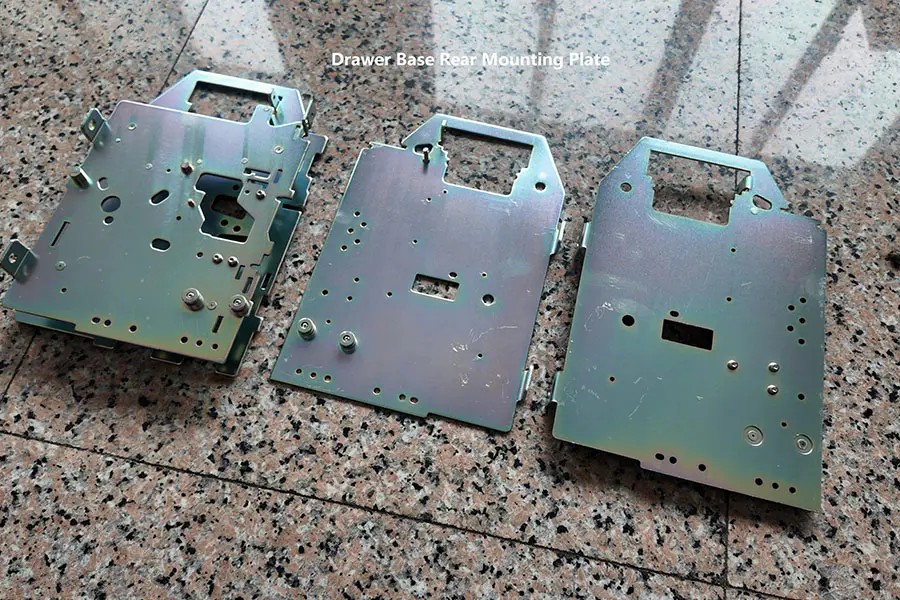

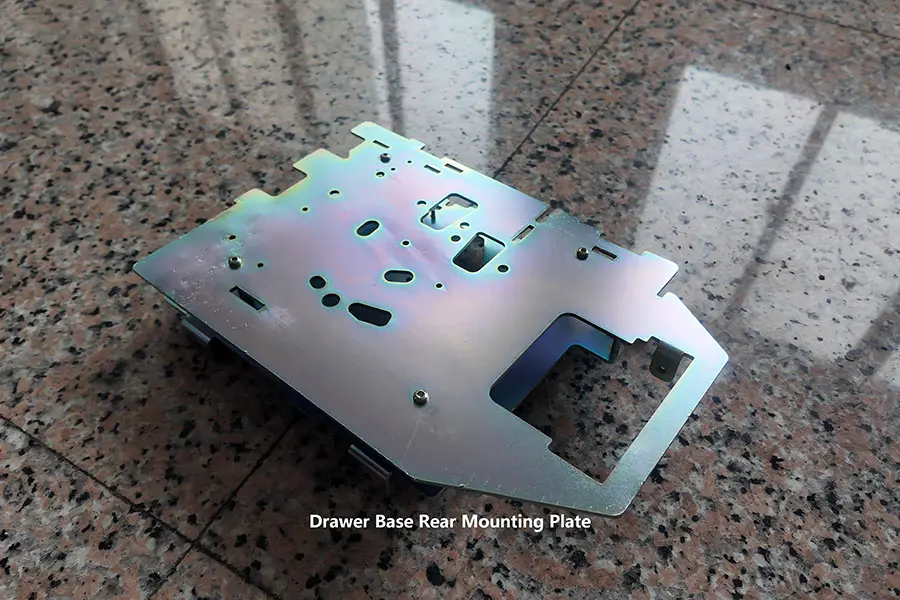

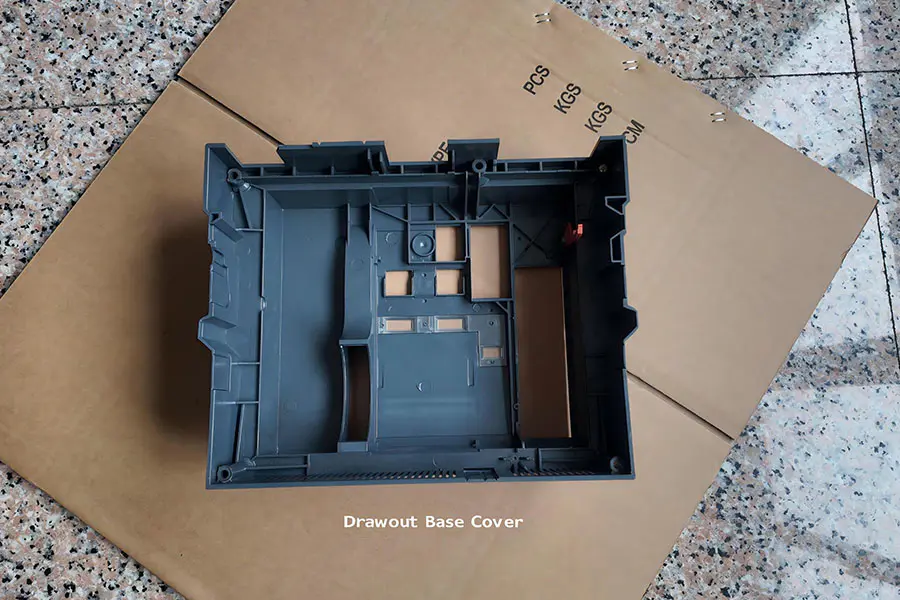

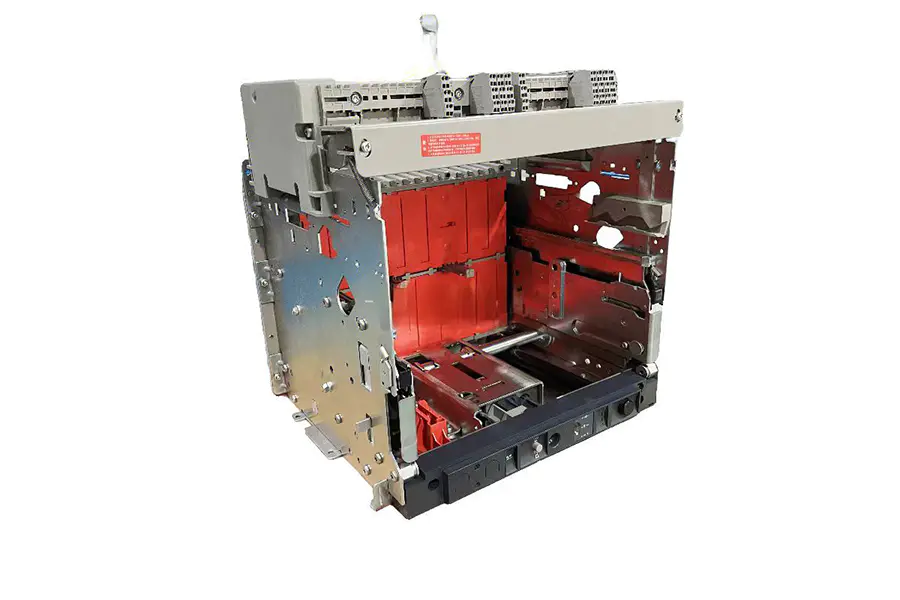

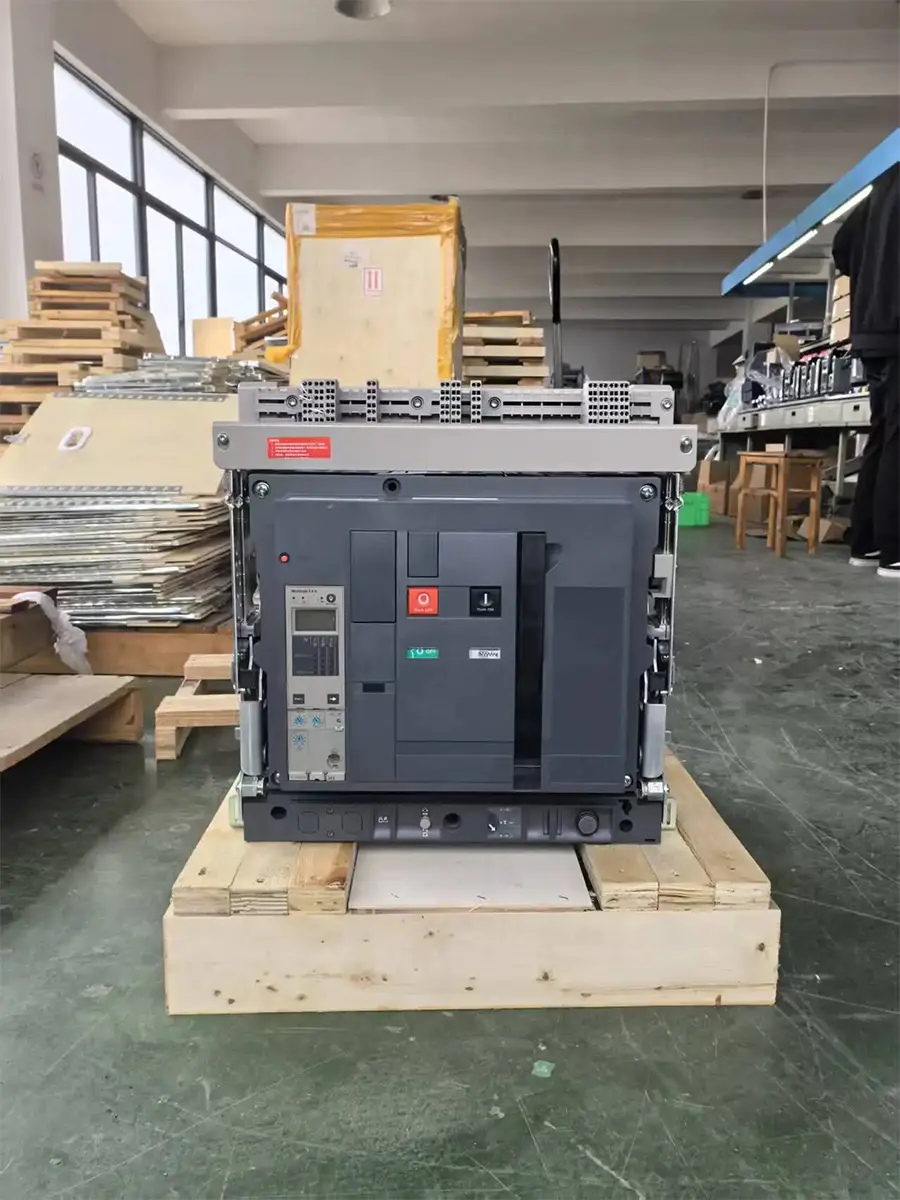

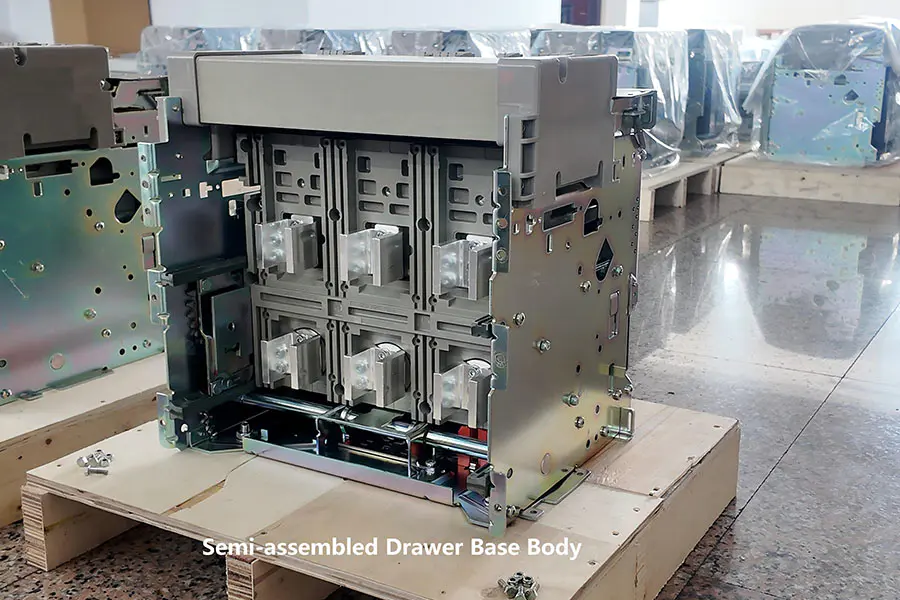

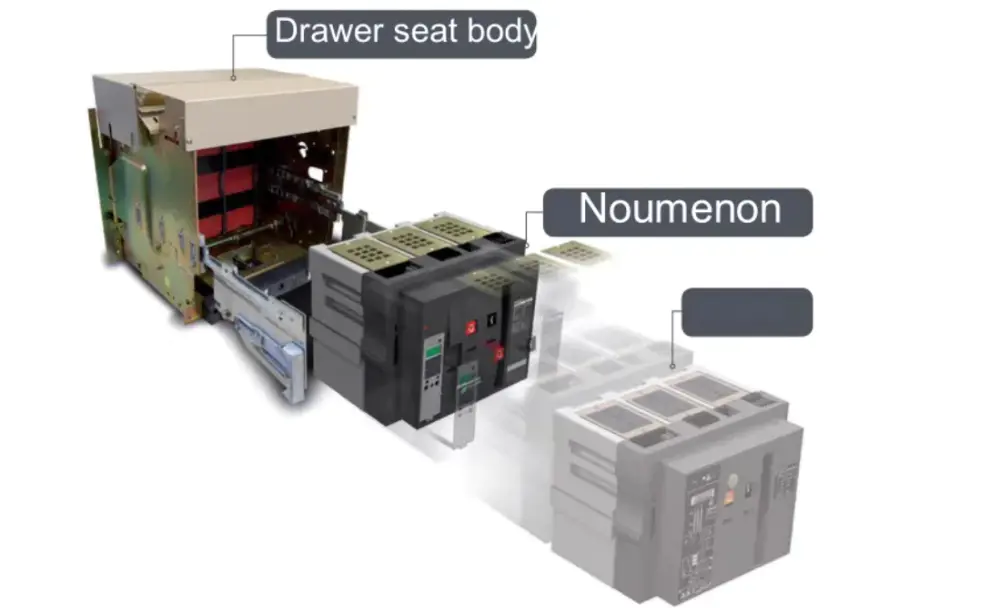

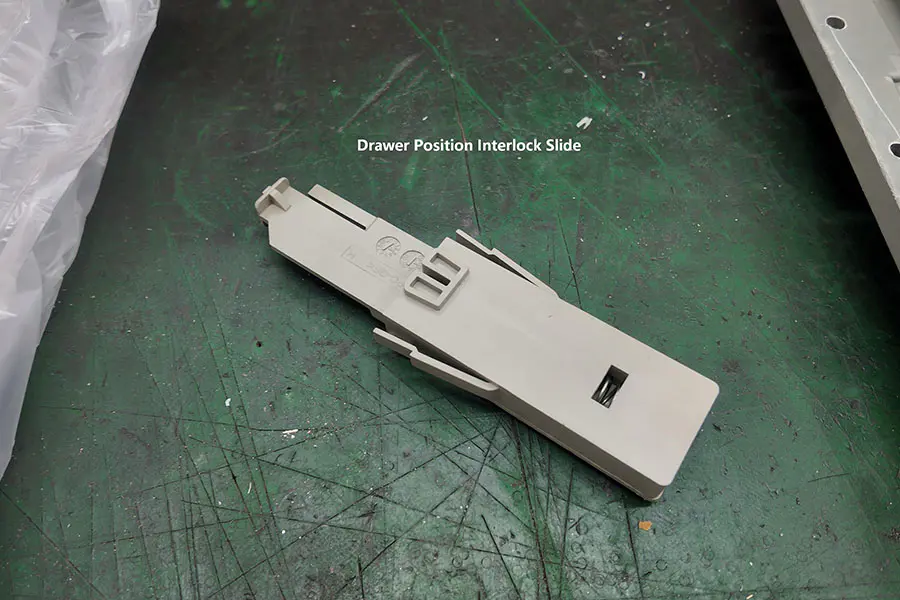

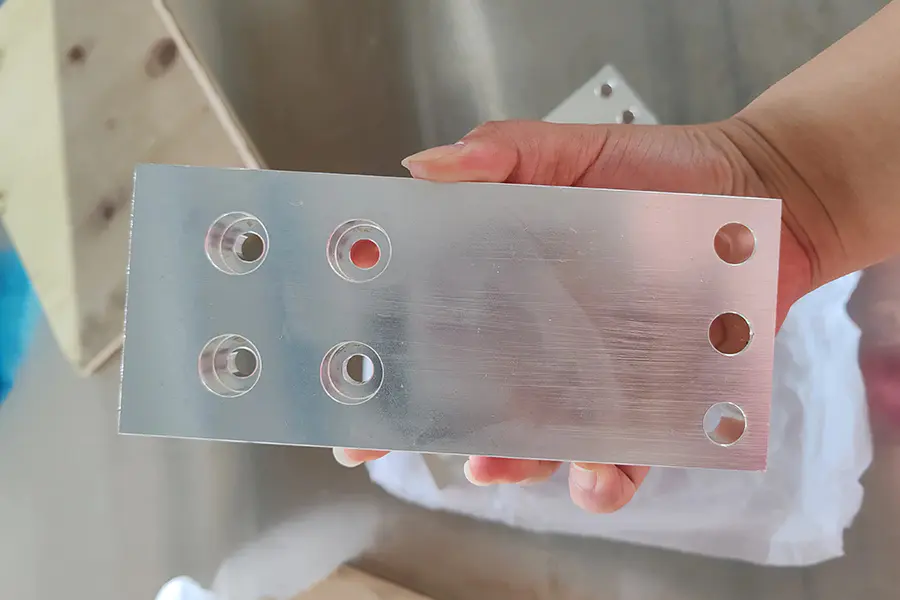

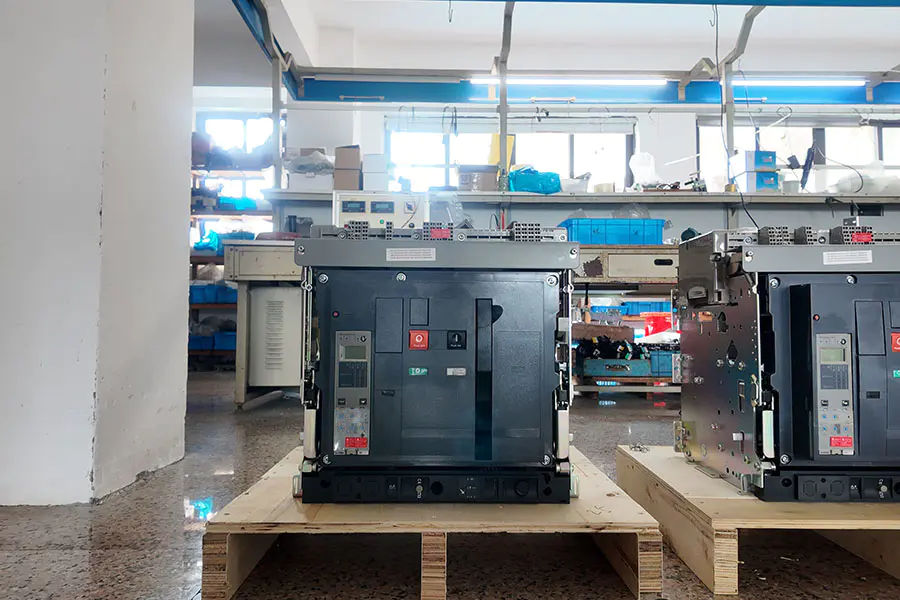

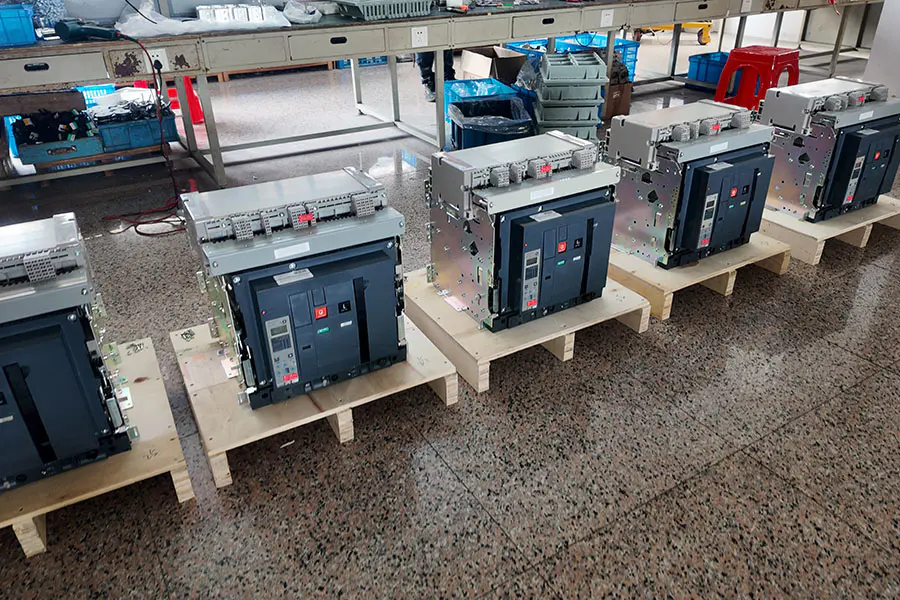

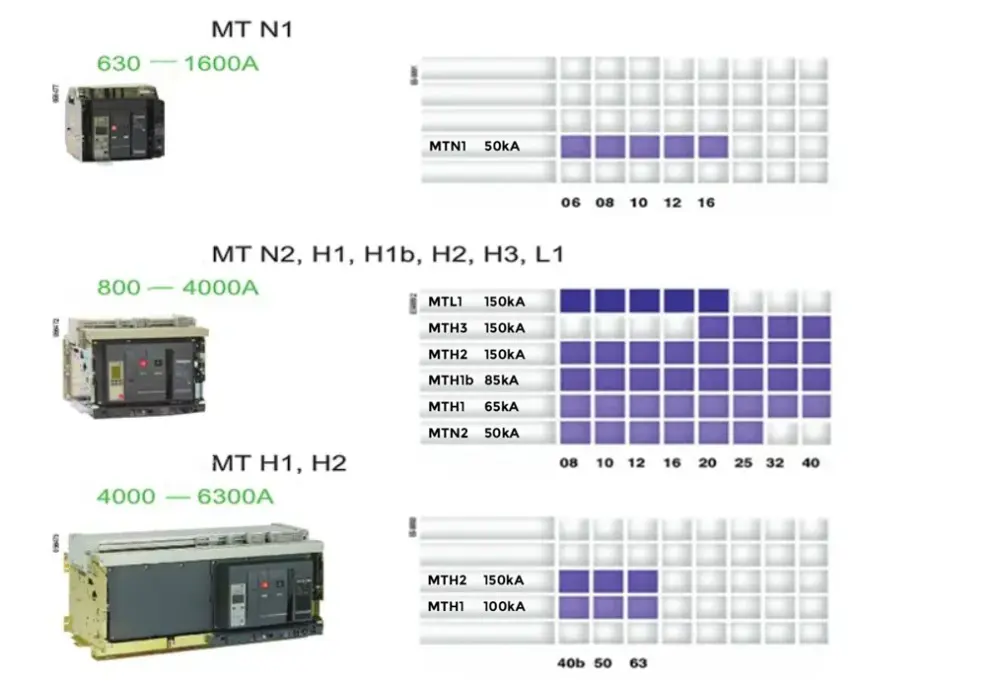

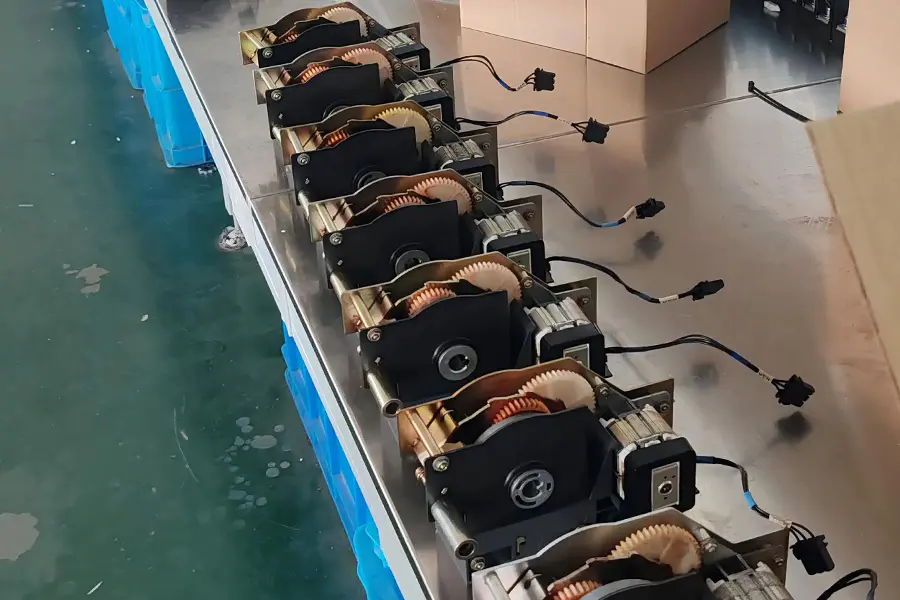

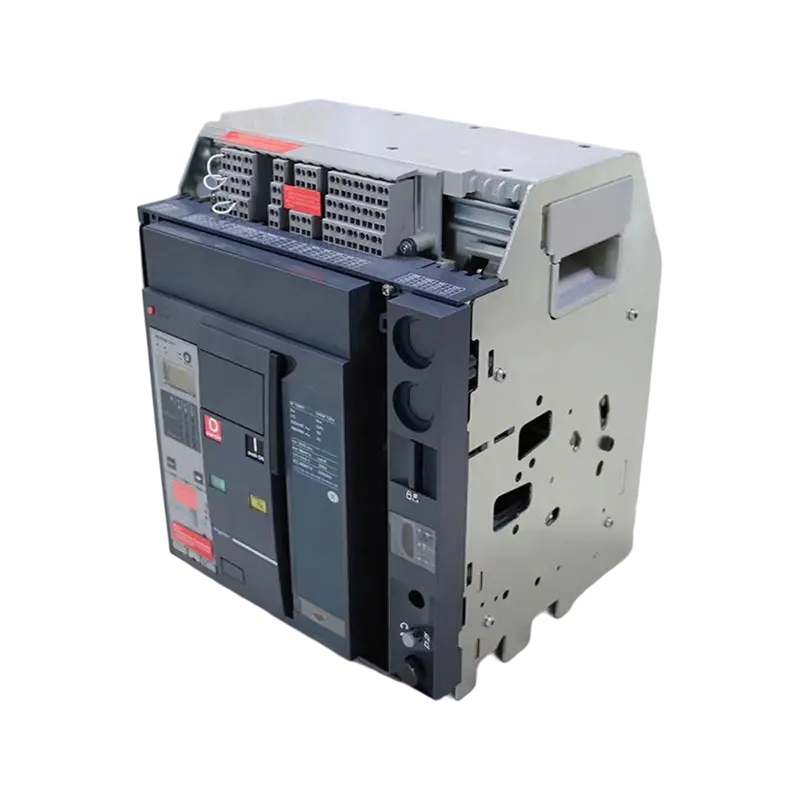

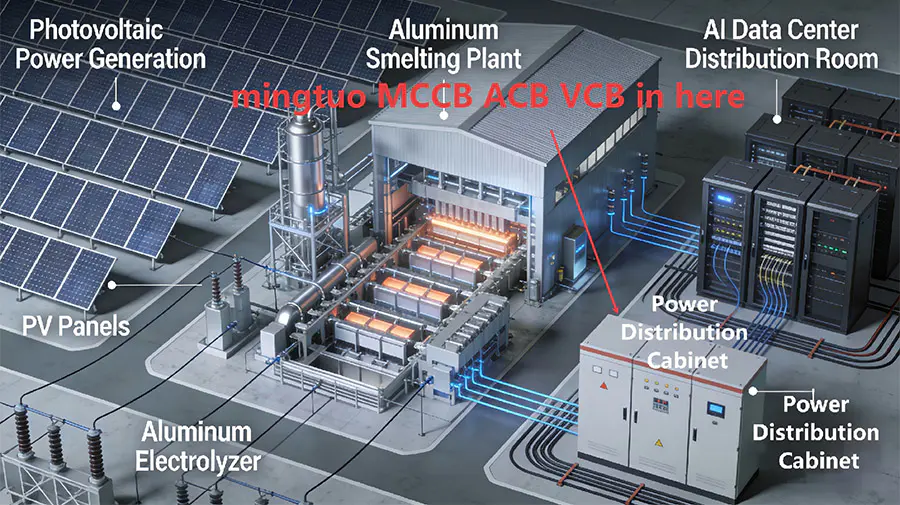

Усовершенствованный воздушный автоматический выключатель 1600A–6300A для стационарных и выкатных установок

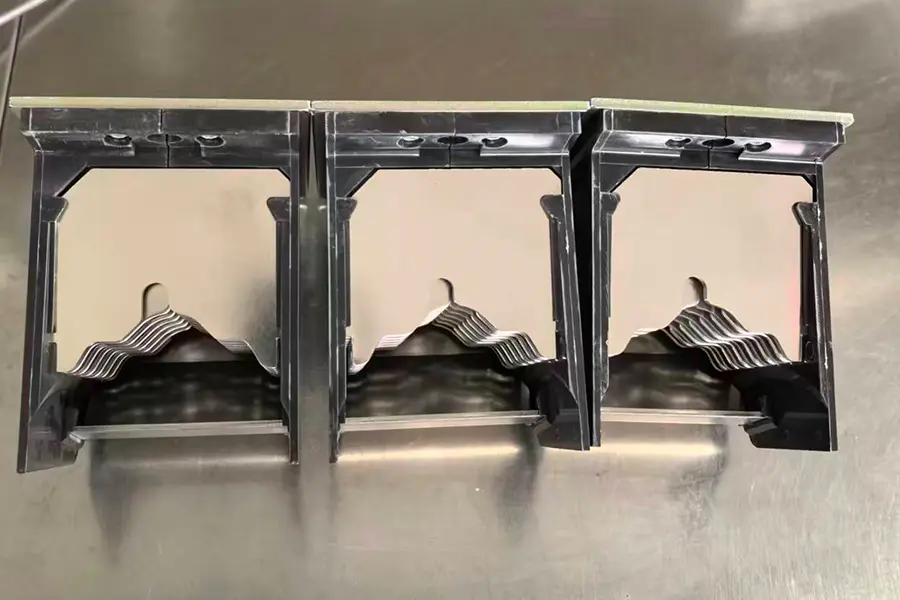

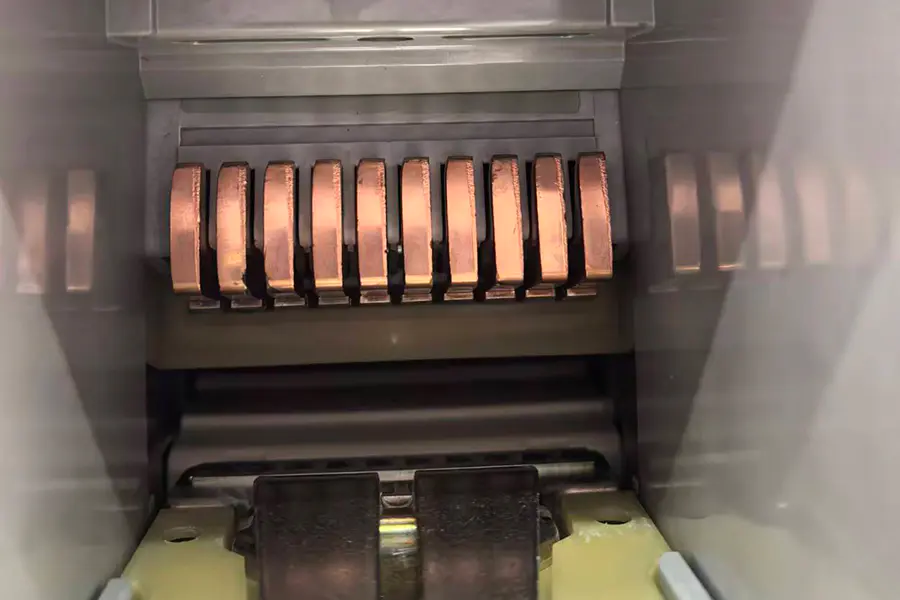

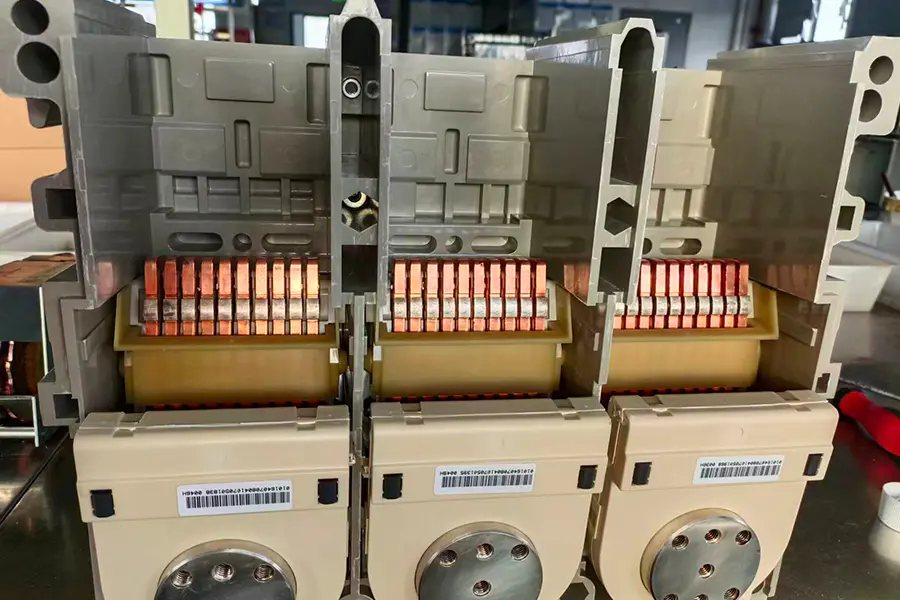

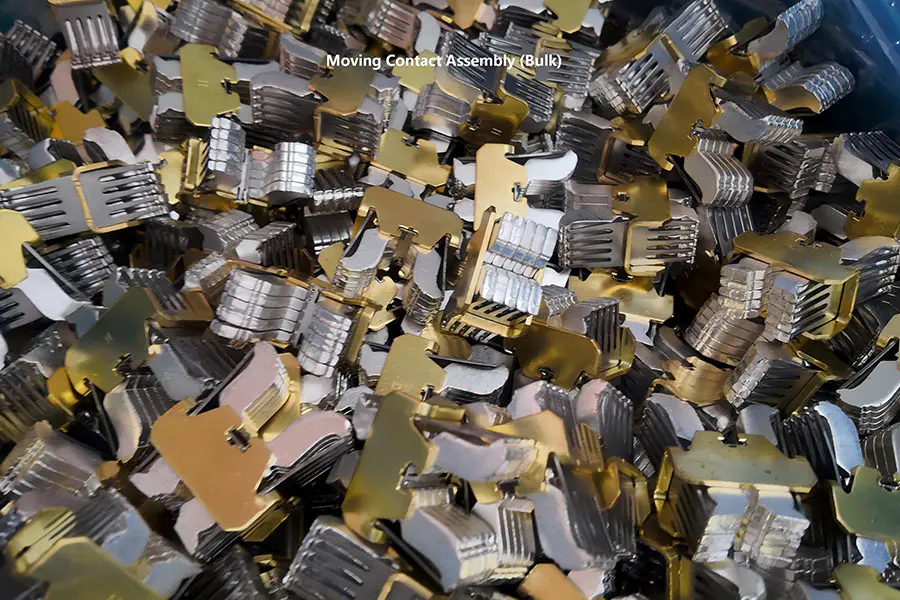

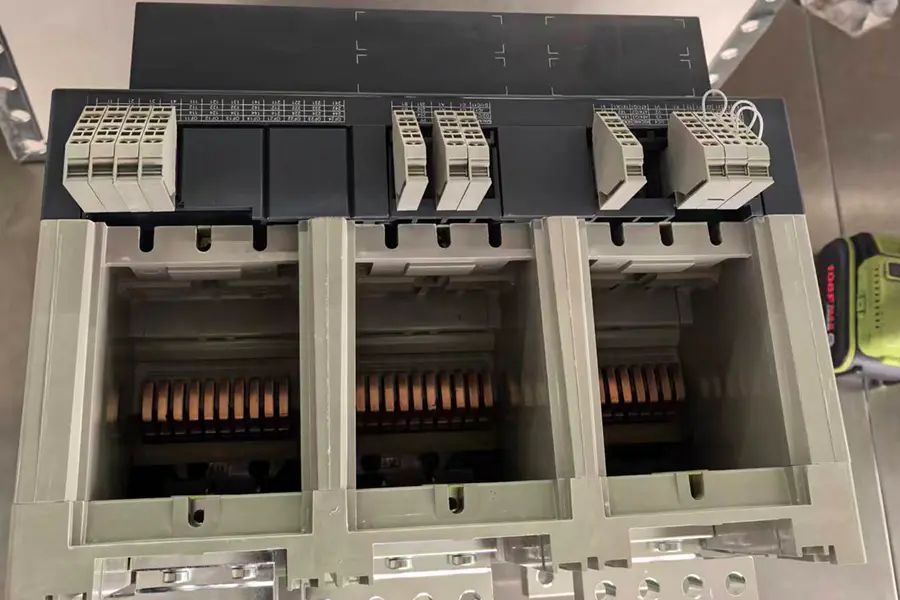

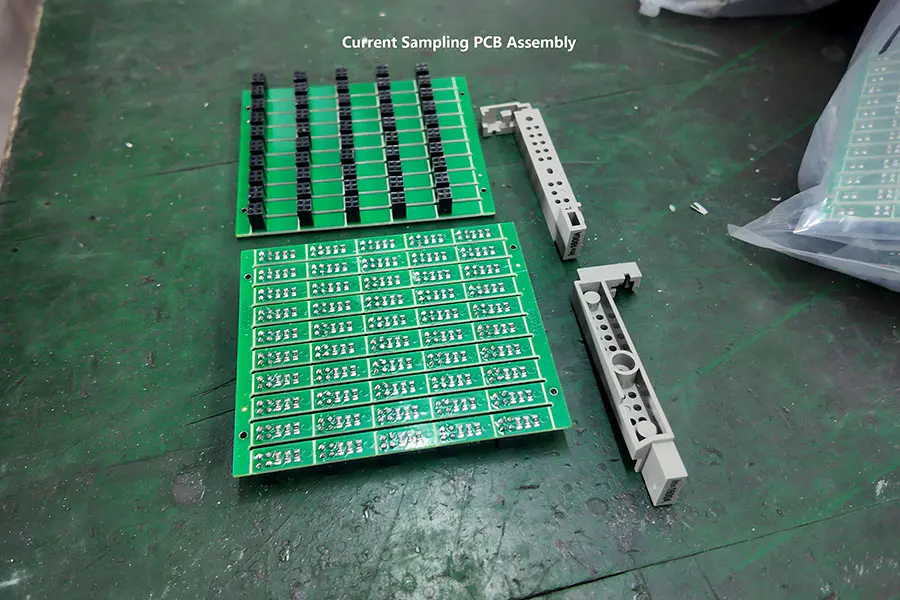

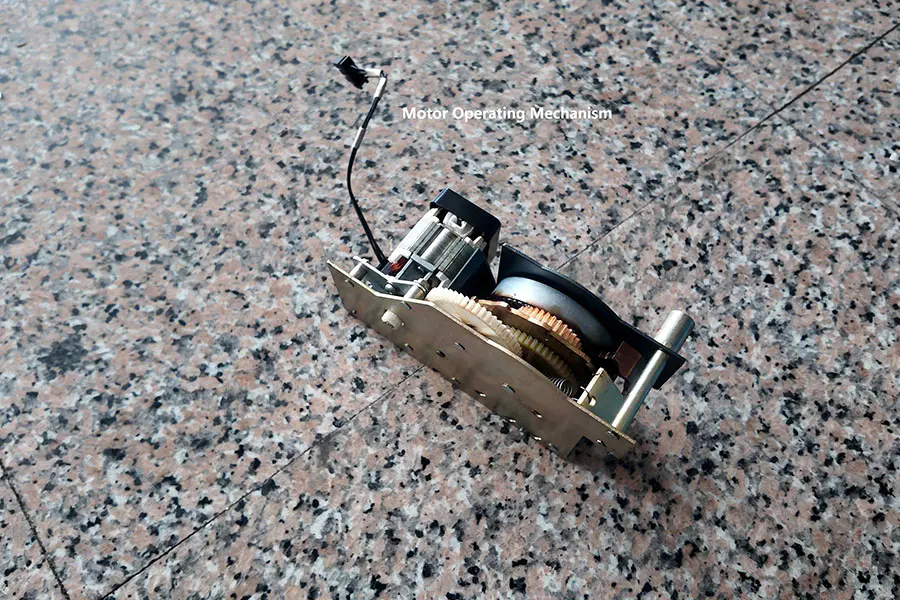

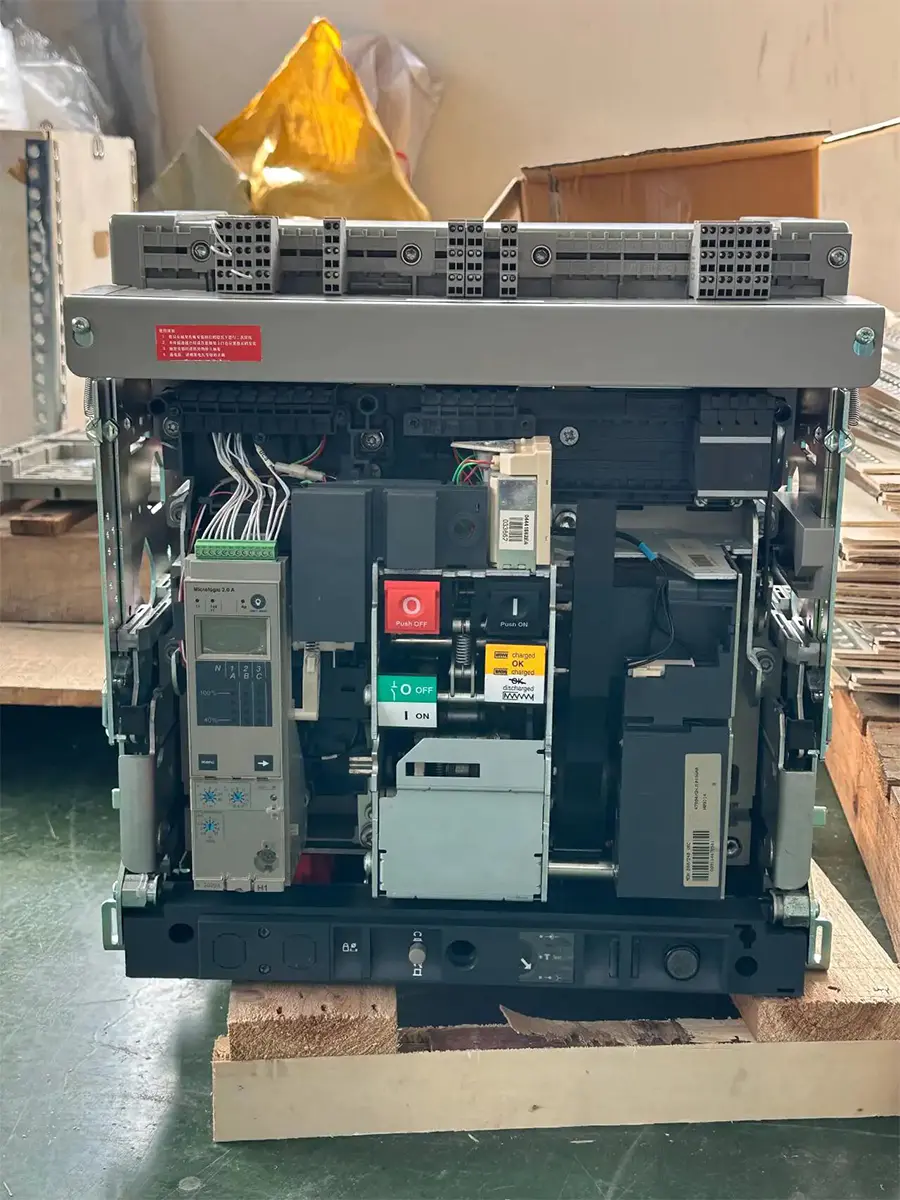

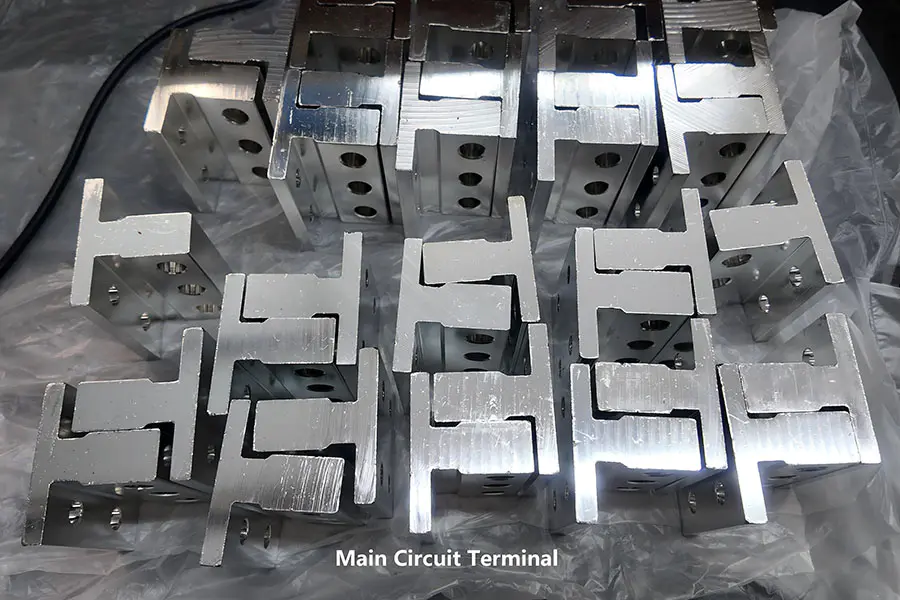

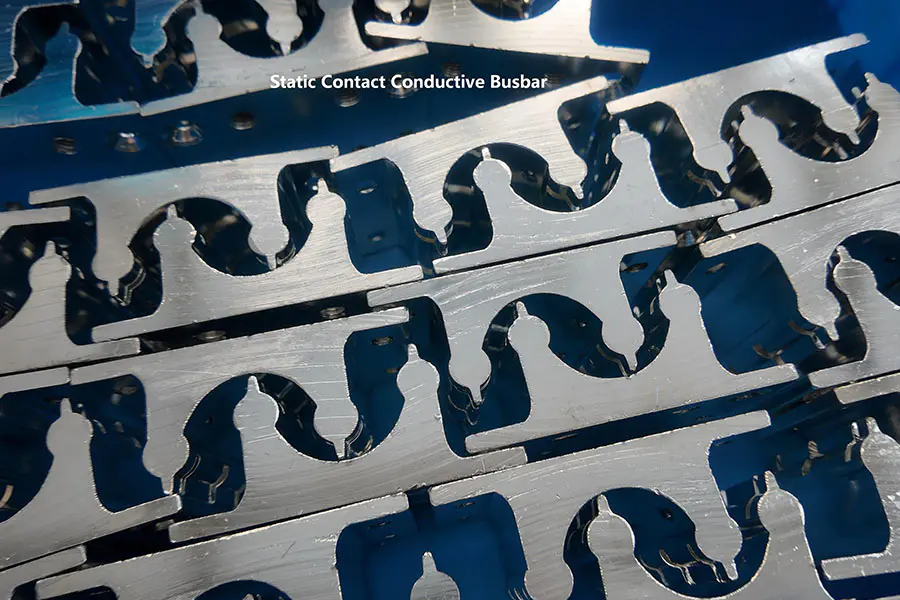

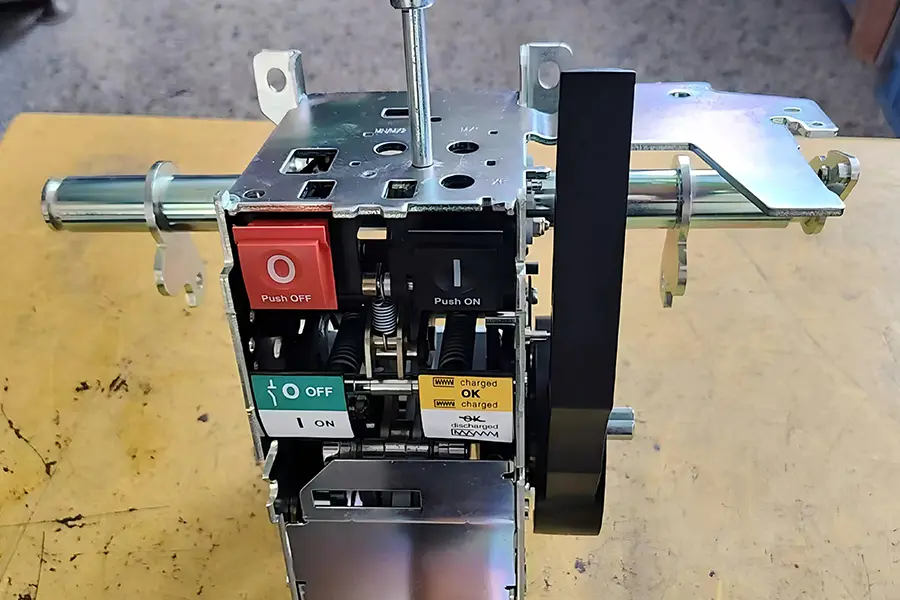

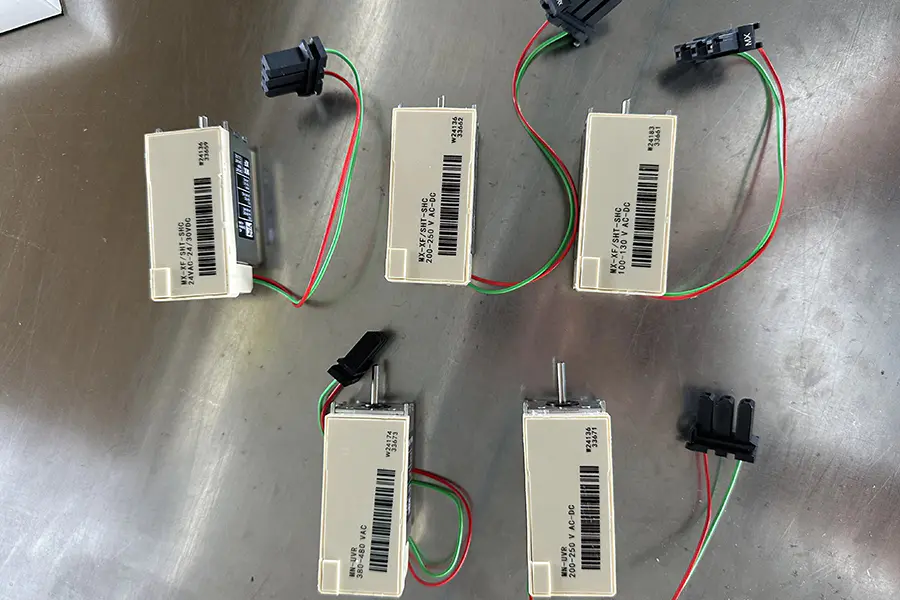

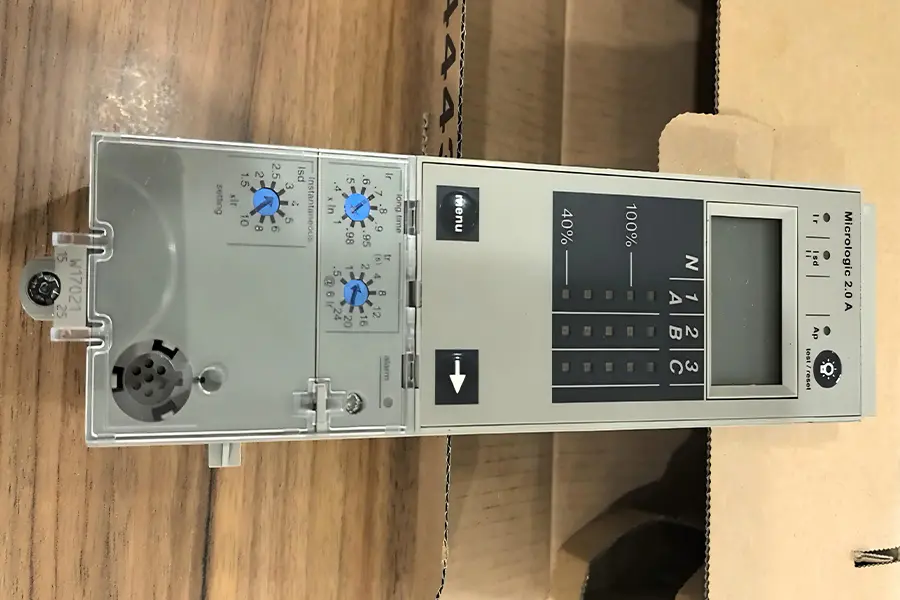

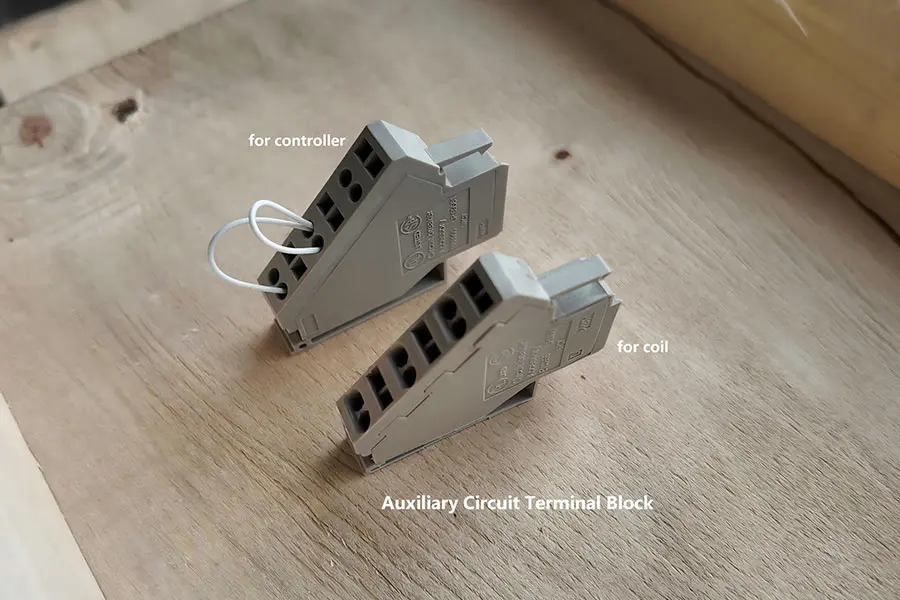

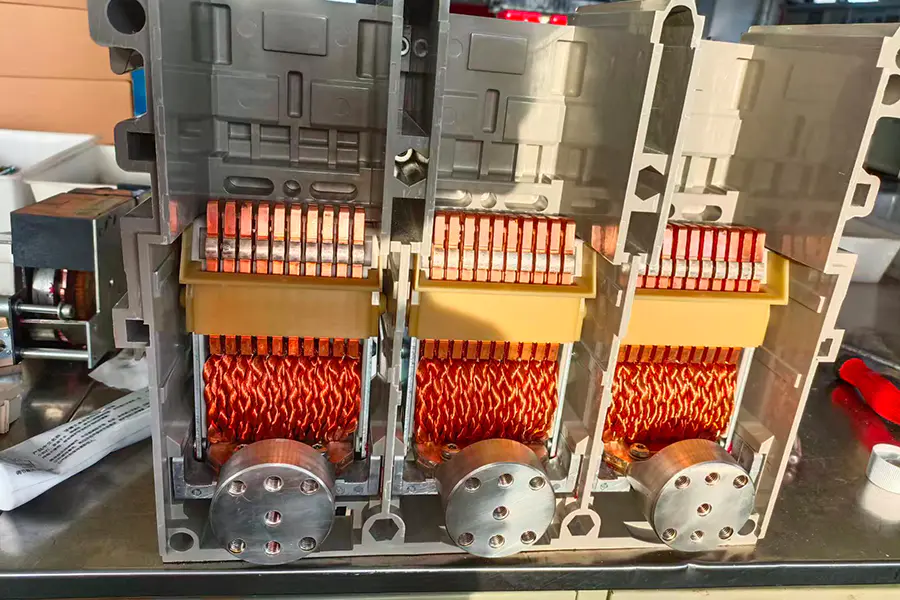

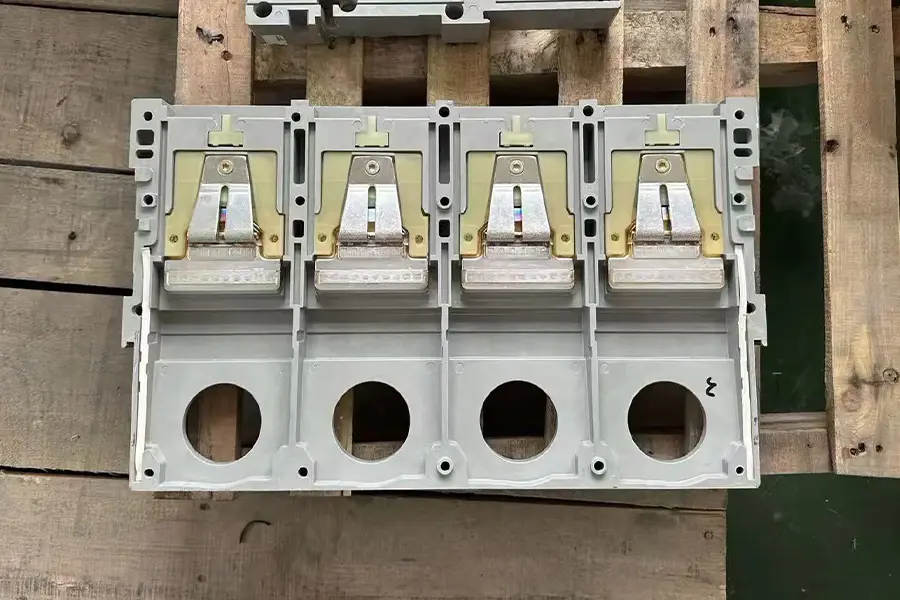

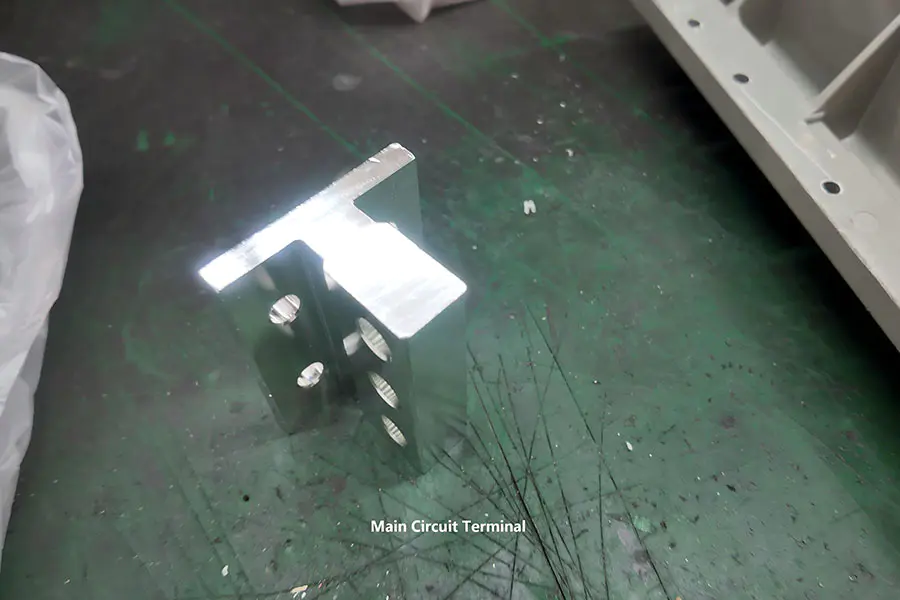

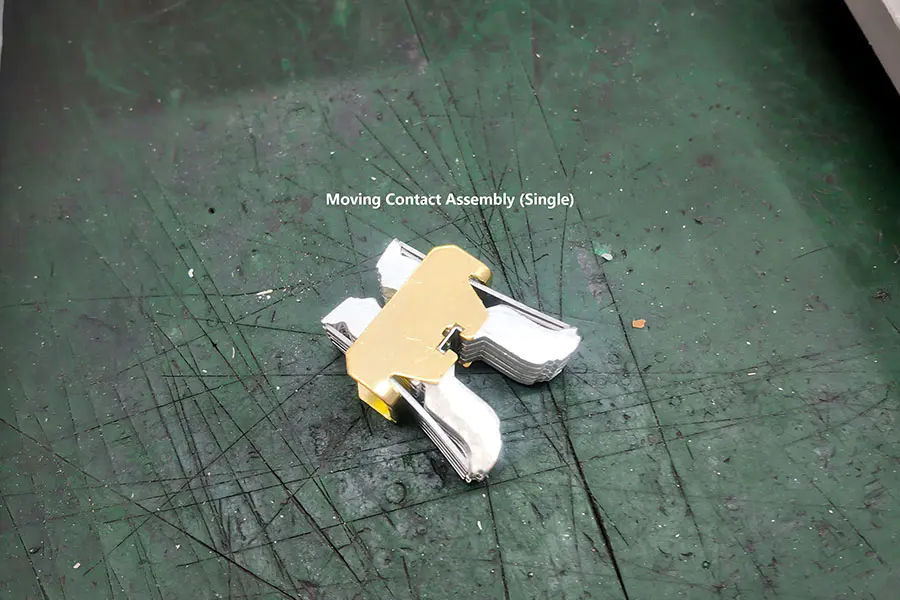

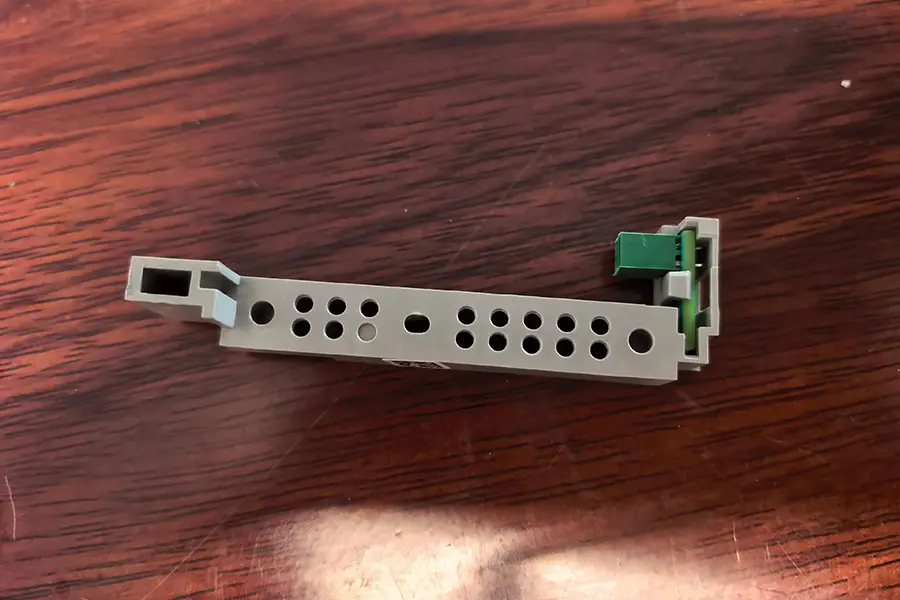

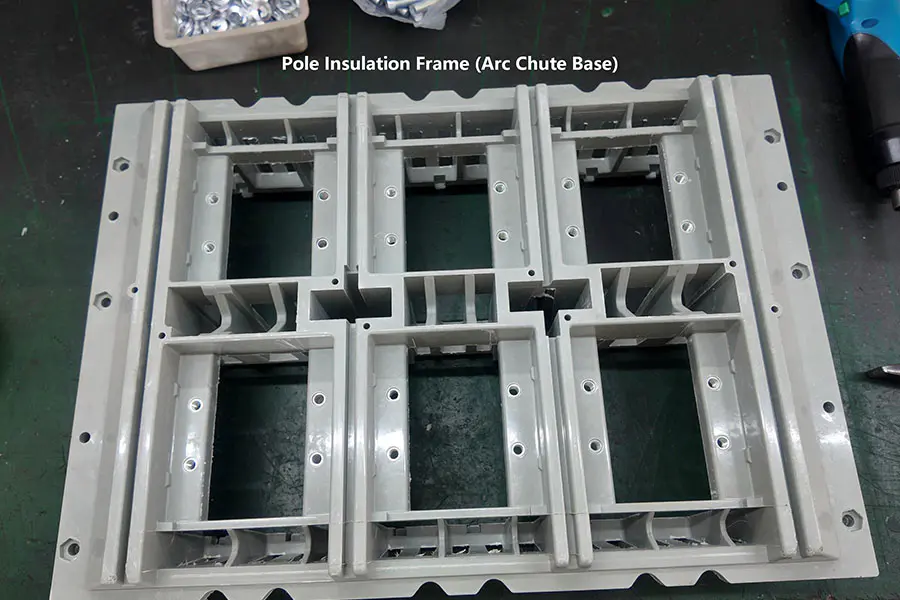

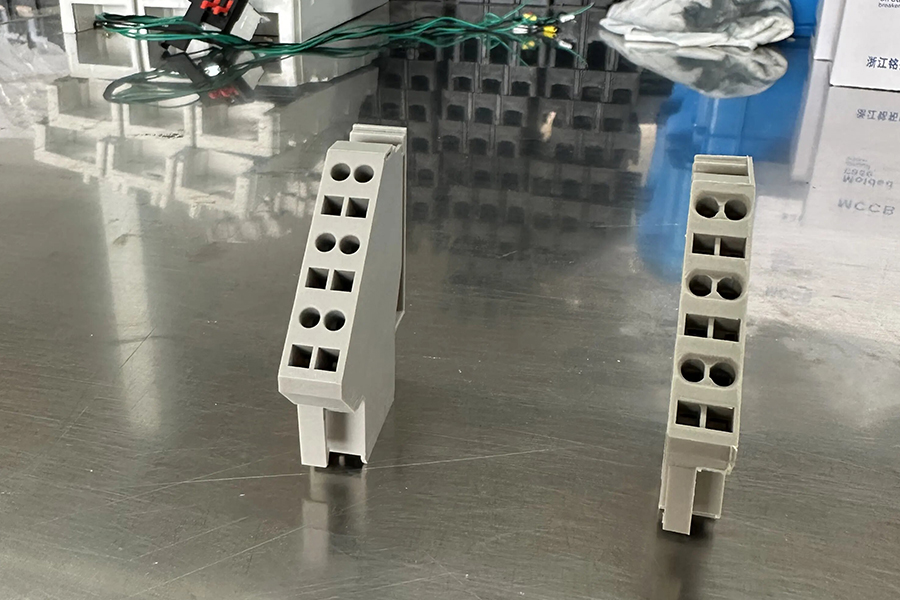

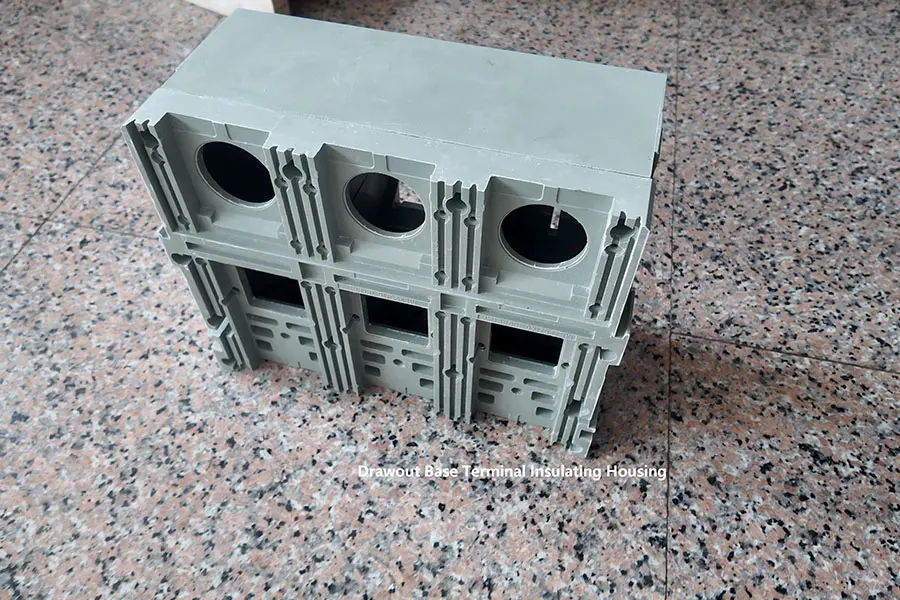

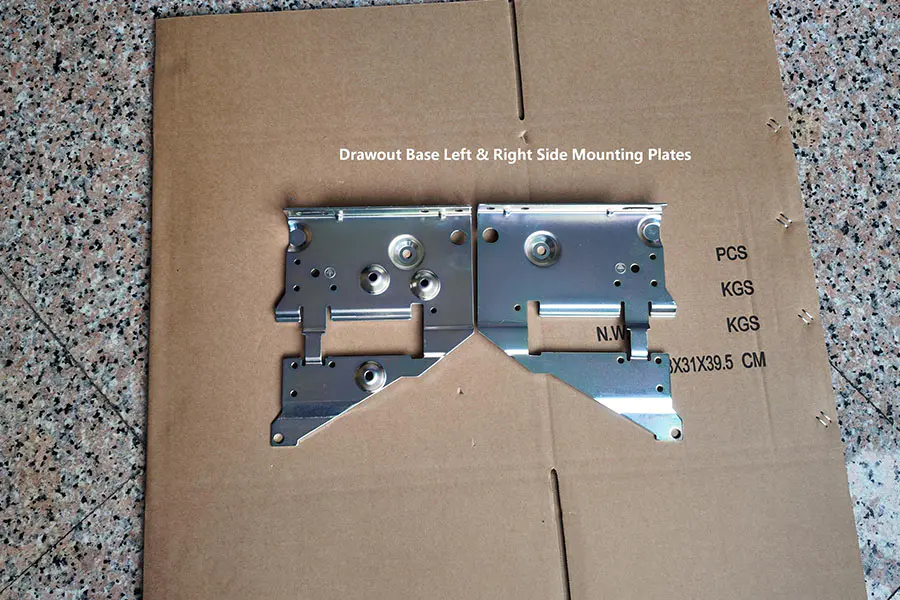

Воздушный автоматический выключатель (ACB) работает, автоматически прерывая подачу тока при обнаружении перегрузки или короткого замыкания. В нормальных условиях его главные контакты остаются закрытыми, обеспечивая беспрепятственный ток. При возникновении продолжительной перегрузки по току термоэлемент деформируется из-за накопления тепла, вызывая срабатывание механизма отключения. При внезапных коротких замыканиях катушка соленоида создает мгновенную магнитную силу, активирующую механизм отключения. Это действие быстро разъединяет главные контакты, создавая сильную электрическую дугу, которая немедленно направляется в дугогасительную камеру. Там дуга расщепляется, охлаждается и гасится, безопасно отключая цепь и предотвращая повреждение системы.

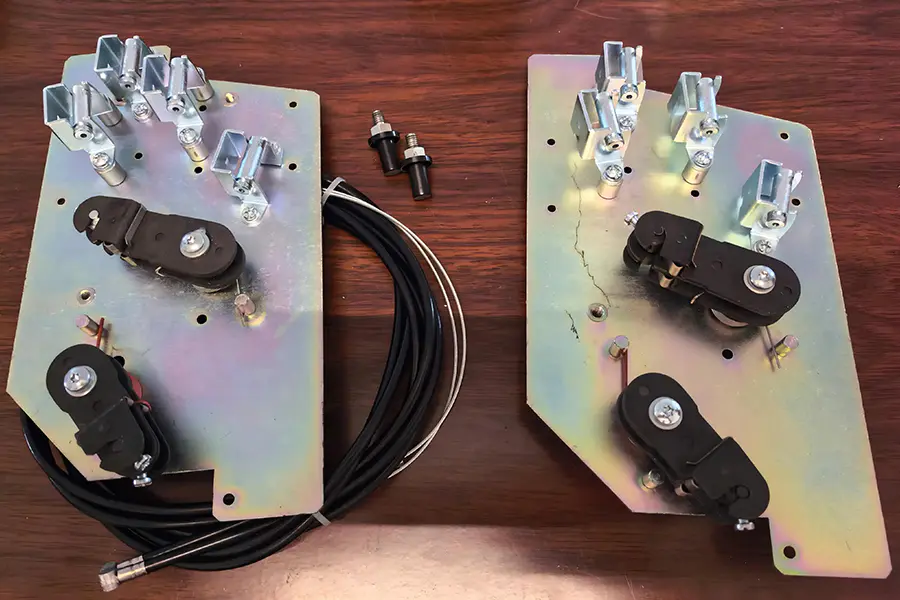

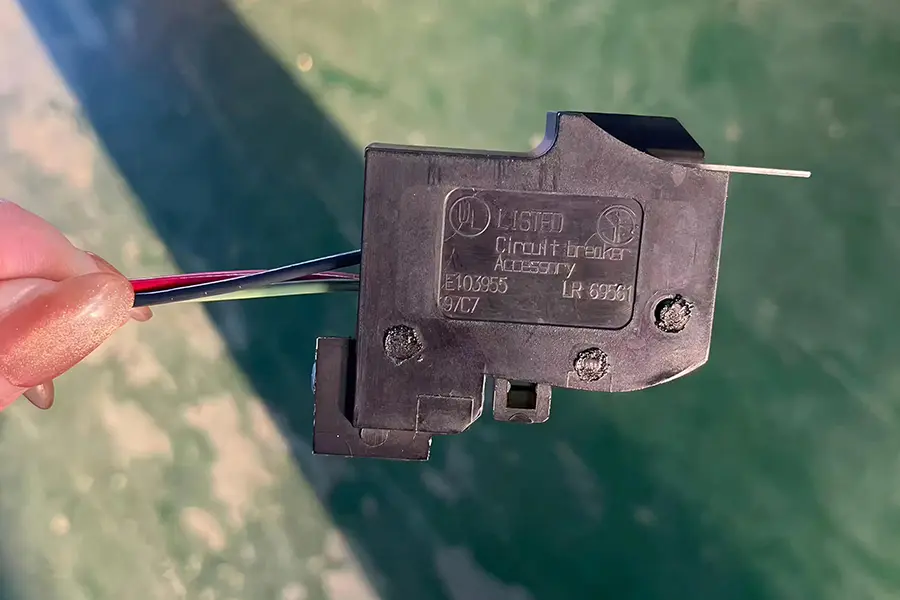

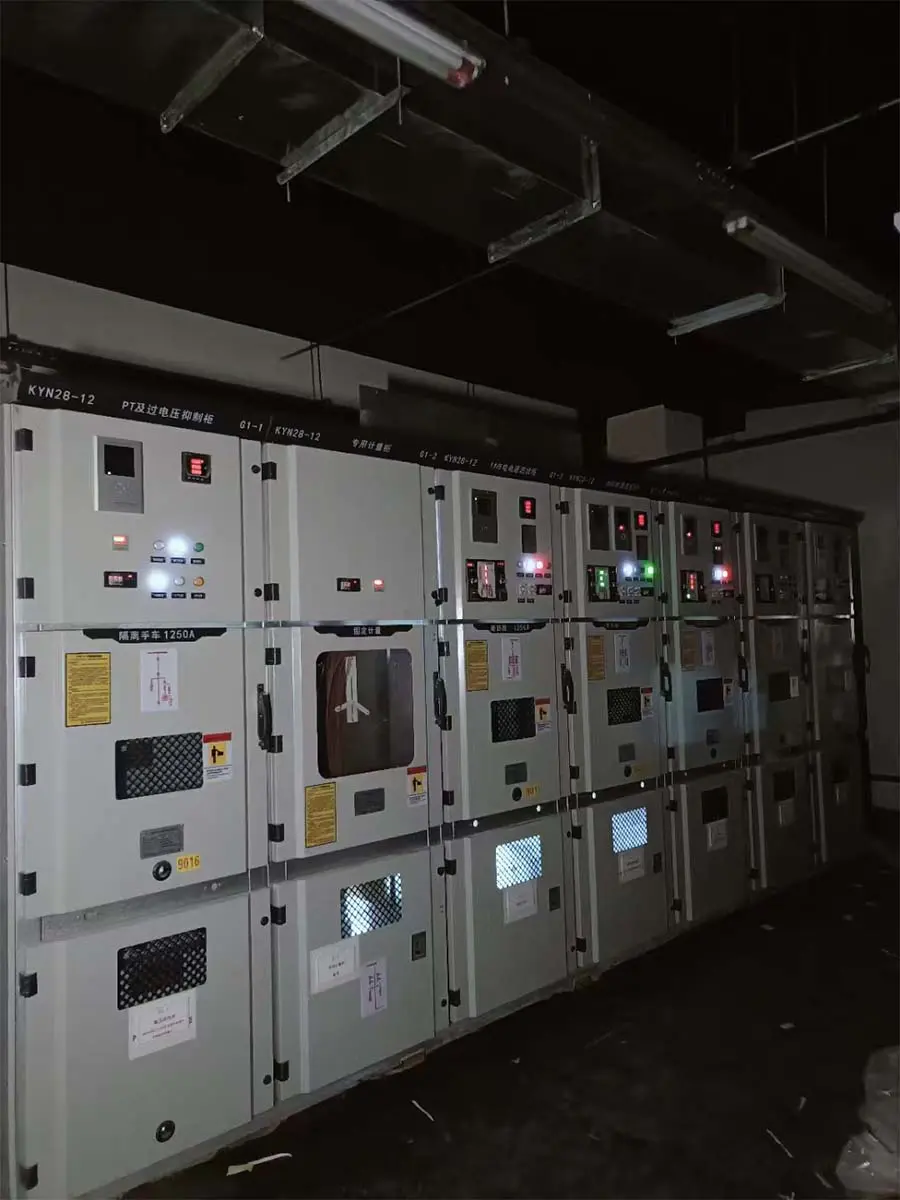

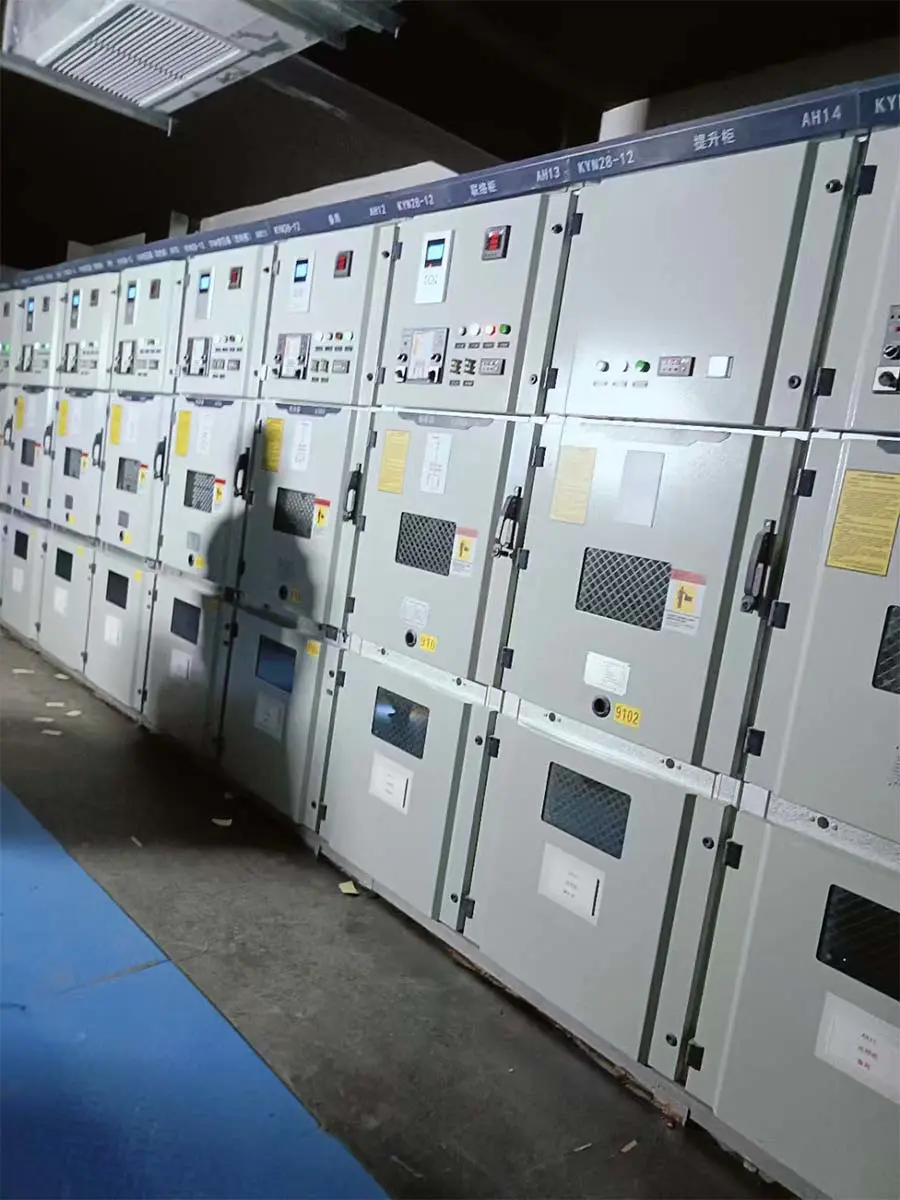

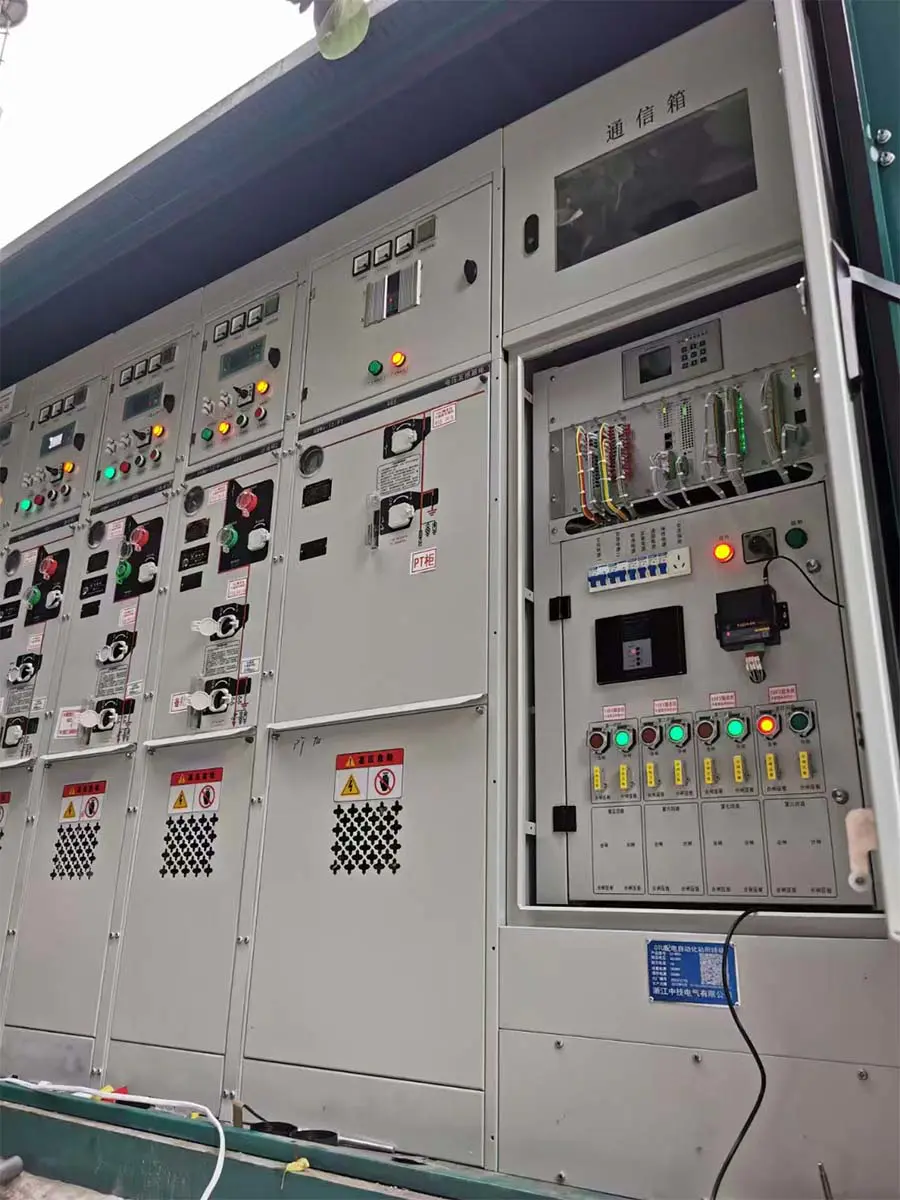

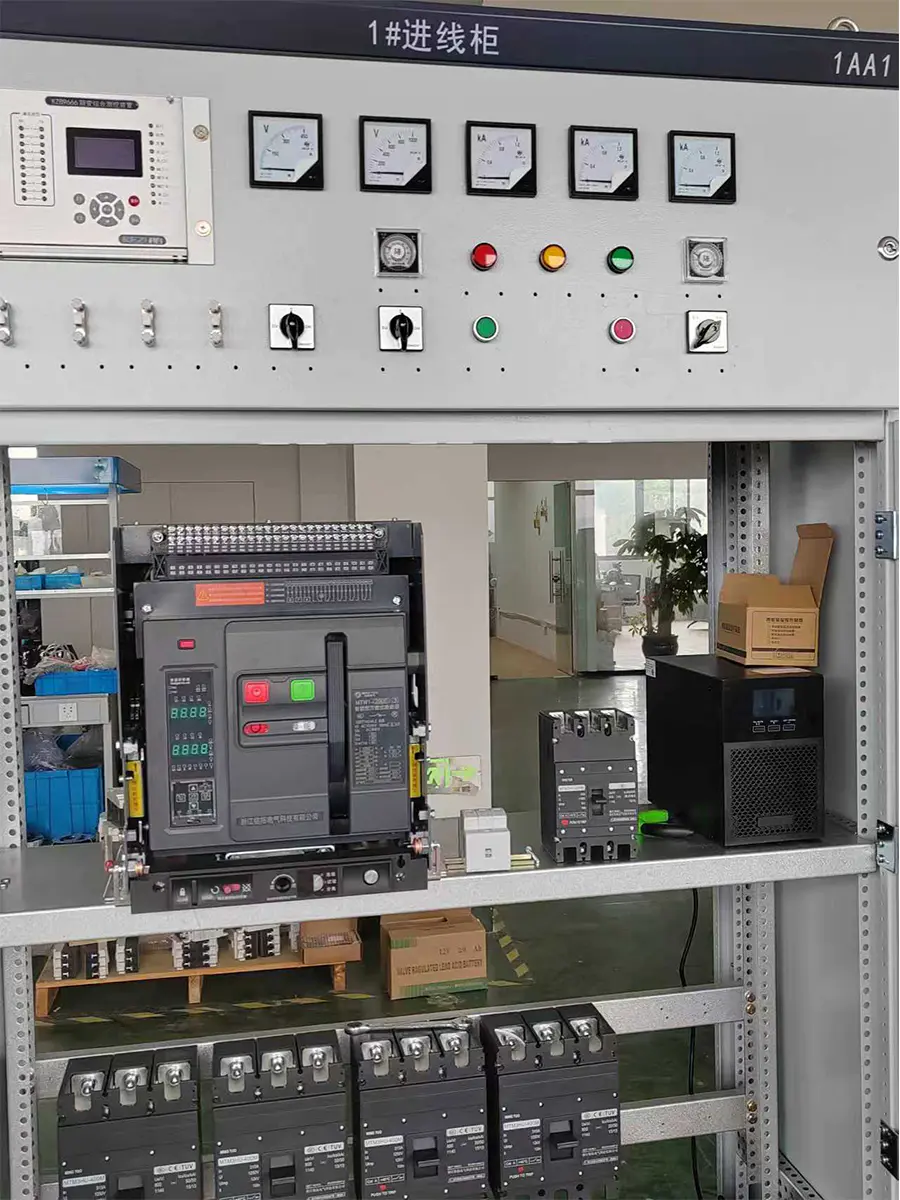

Двойной источник питания реализует механическую и электрическую блокировку, переключаясь между двумя линиями питания. Когда сетевое питание доступно, автоматический выключатель сетевого питания замыкается, но выработка электроэнергии не может быть замкнута. Когда питание от сети отключается, генератор вырабатывает мощность, а автоматический выключатель линии выработки электроэнергии замыкается, но сетевое питание не может быть замкнуто. Только один из двух источников питания может быть закрыт.
