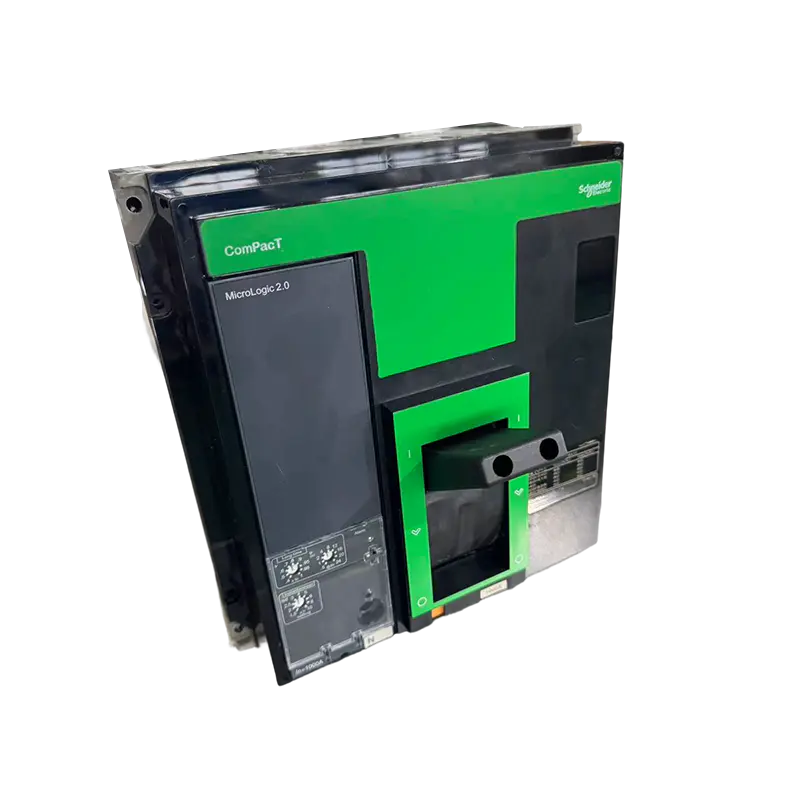

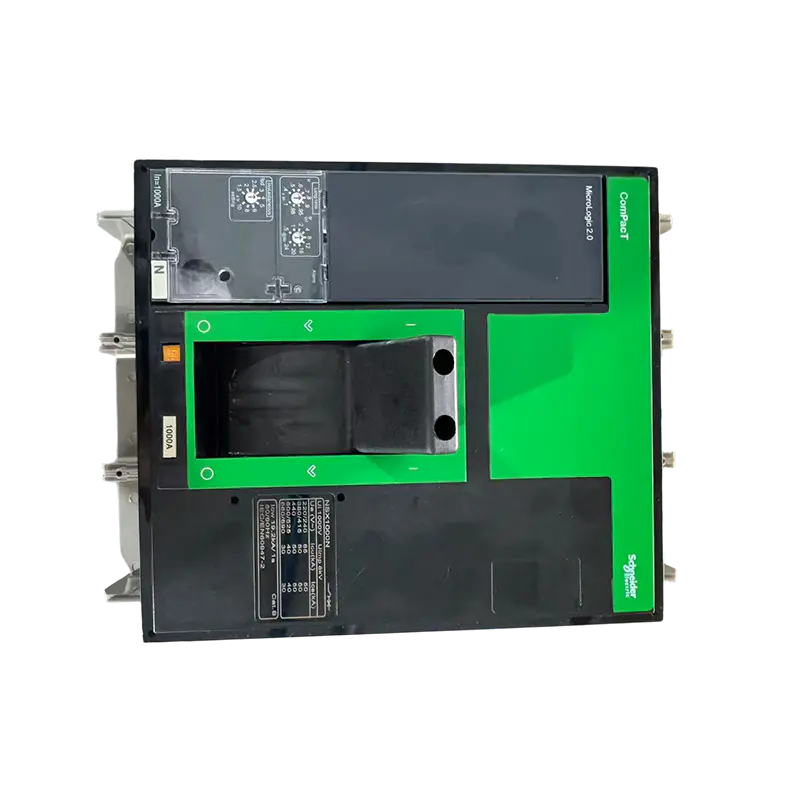

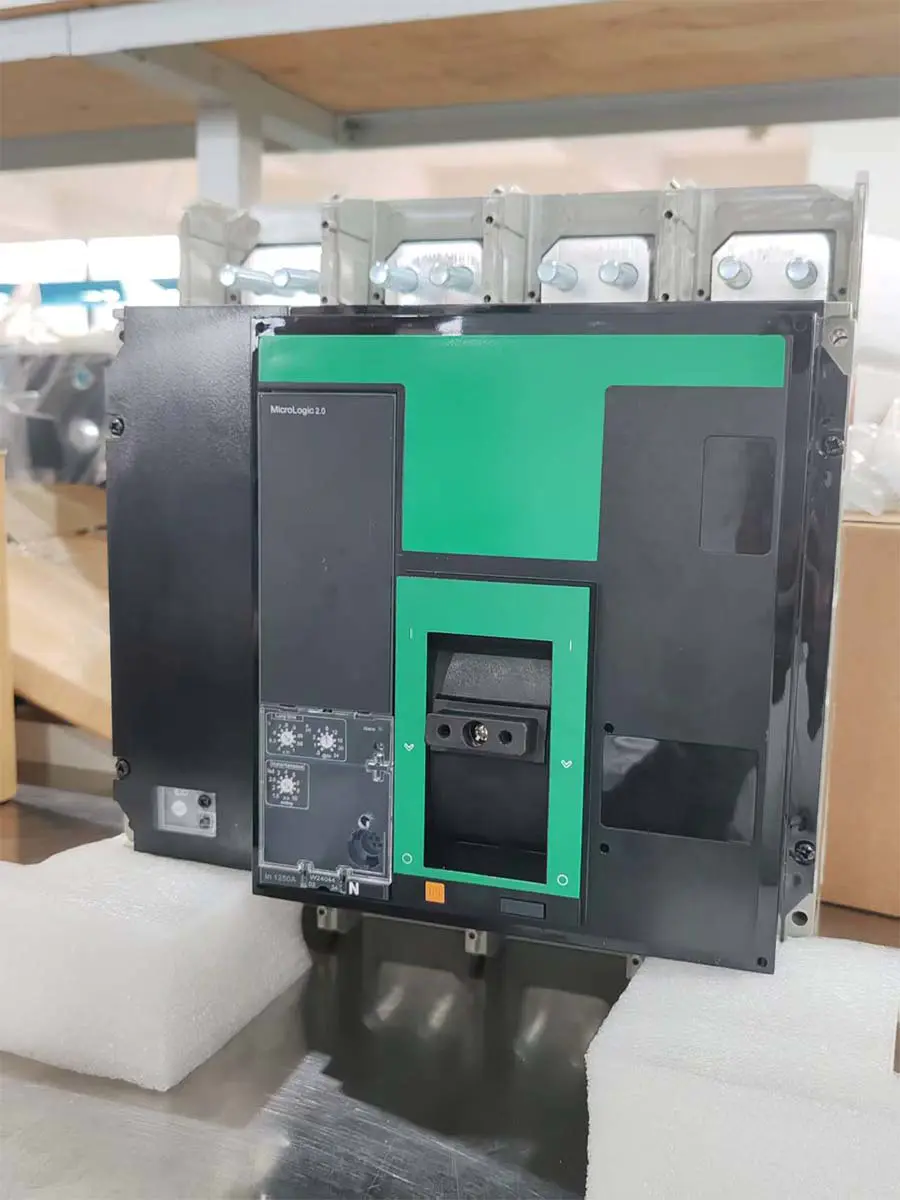

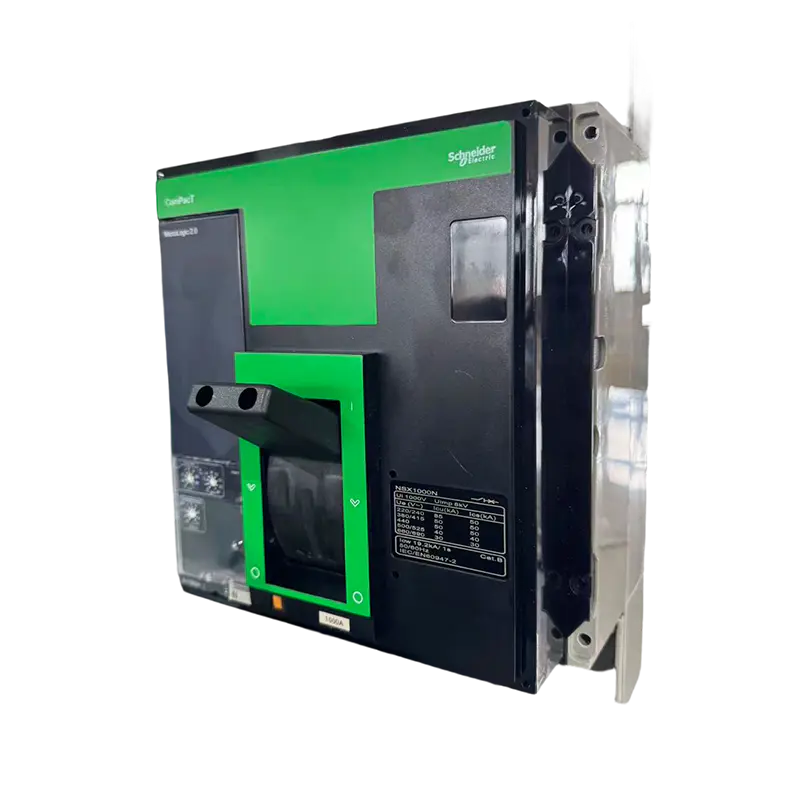

MT-NSX 3/4P 800A-1600A Автоматический выключатель переменного тока в литом корпусе для промышленного и коммерческого распределения

Описание:

Автоматические выключатели в литом корпусе (MCCB) серии MT-NSX обеспечивают надежную и универсальную защиту низковольтных электрических систем, широко используемых на промышленных предприятиях, коммерческих зданиях и объектах критической инфраструктуры. Эти гидромолоты, спроектированные с учетом требований безопасности и эффективности, обеспечивают стабильную работу в сложных условиях эксплуатации.

Приложения:

MT-NSX MCCB является важным компонентом для защиты электрических цепей и подключенного оборудования. Его регулируемые настройки отключения и надежная способность прерывания делают его пригодным для выборочной координации в сложных электрических сетях. Типичные области применения включают в себя:

Главные распределительные щиты и панели электропитания

Центры управления двигателями и панели стартера

Защита генератора и резервного питания

Системы электроснабжения промышленного оборудования

Электрические цепи коммерческих и офисных зданий

Системы возобновляемой энергии, включая солнечные и ветровые установки

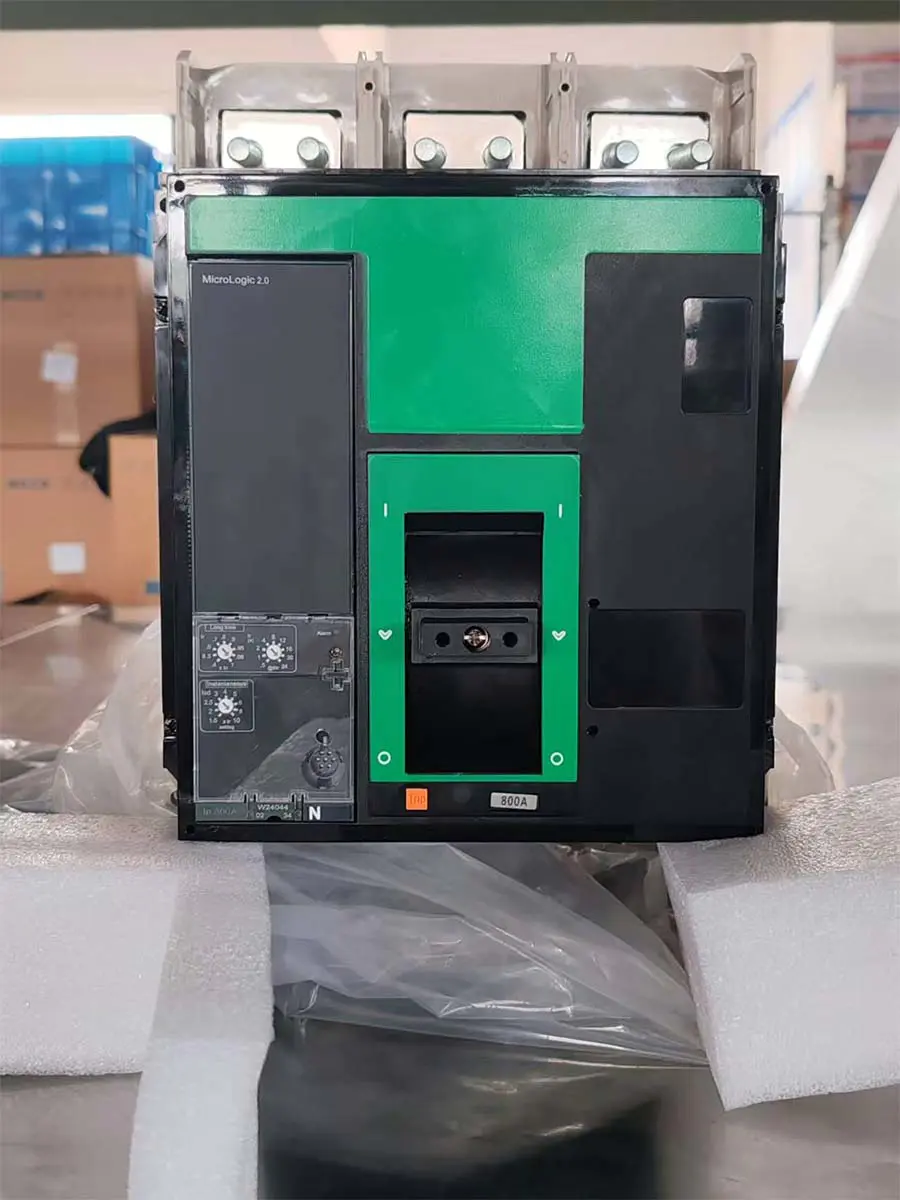

MT-NSX
MT-NSX1

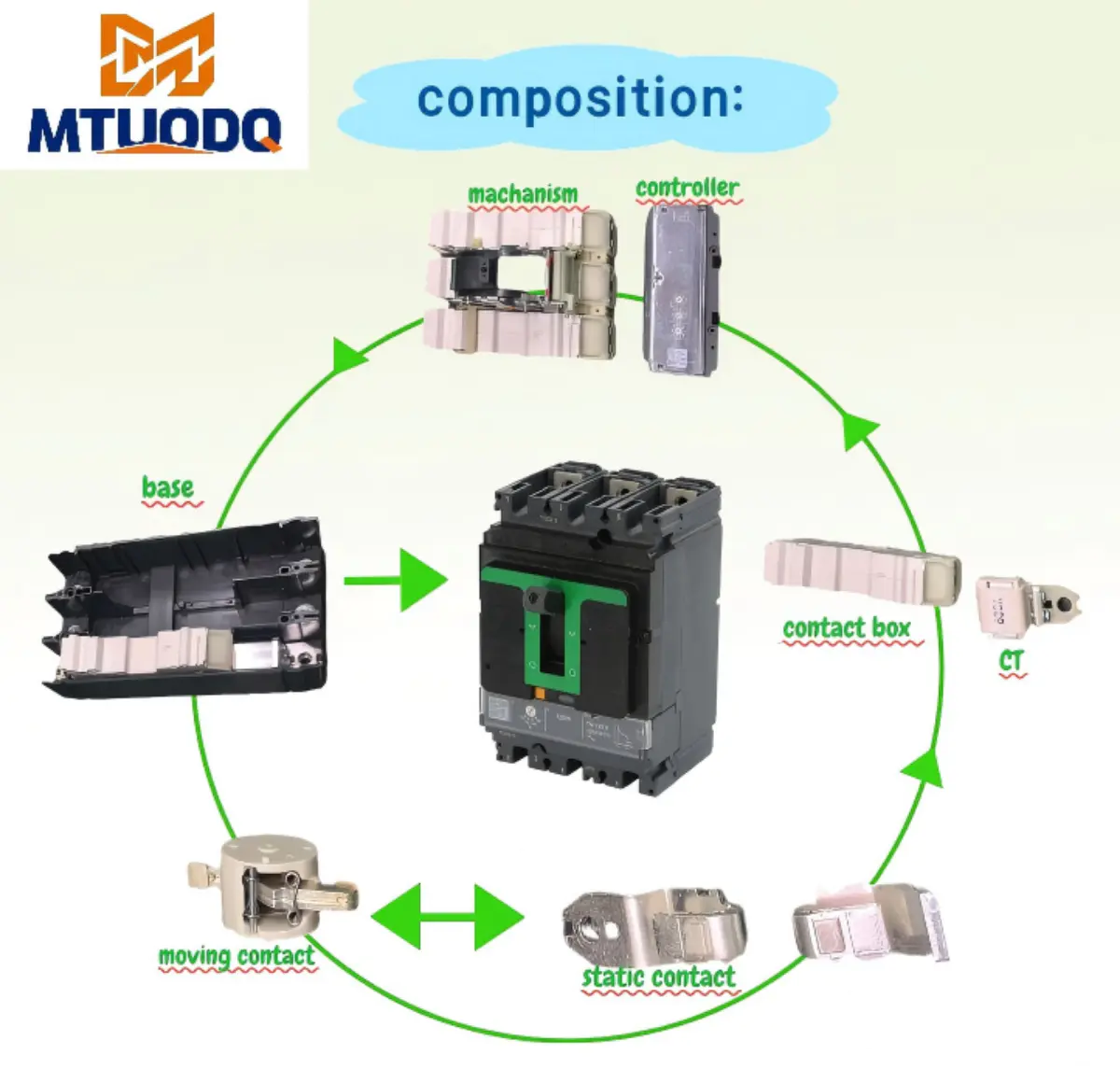

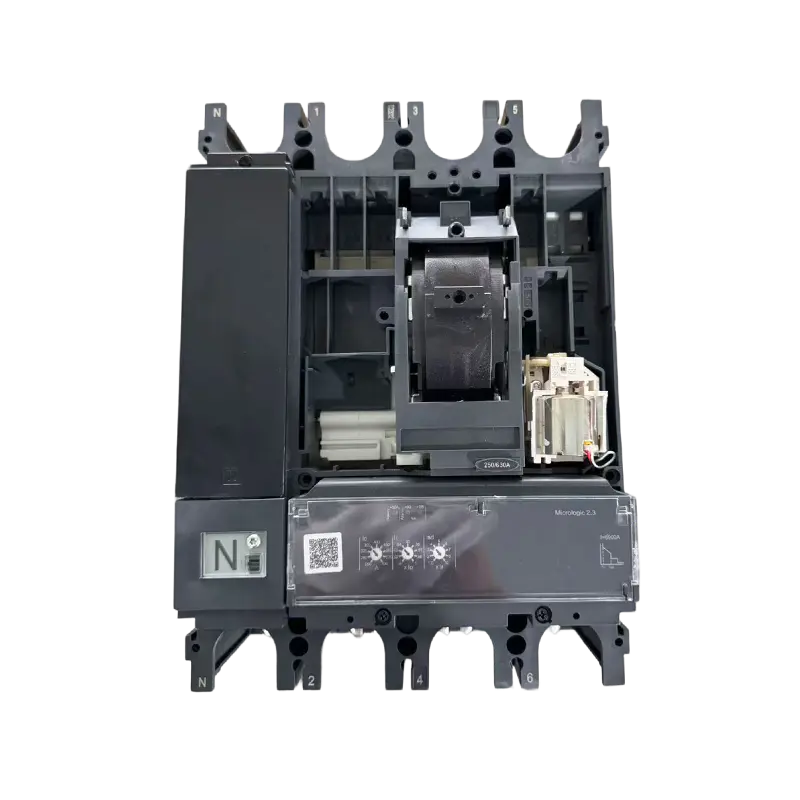

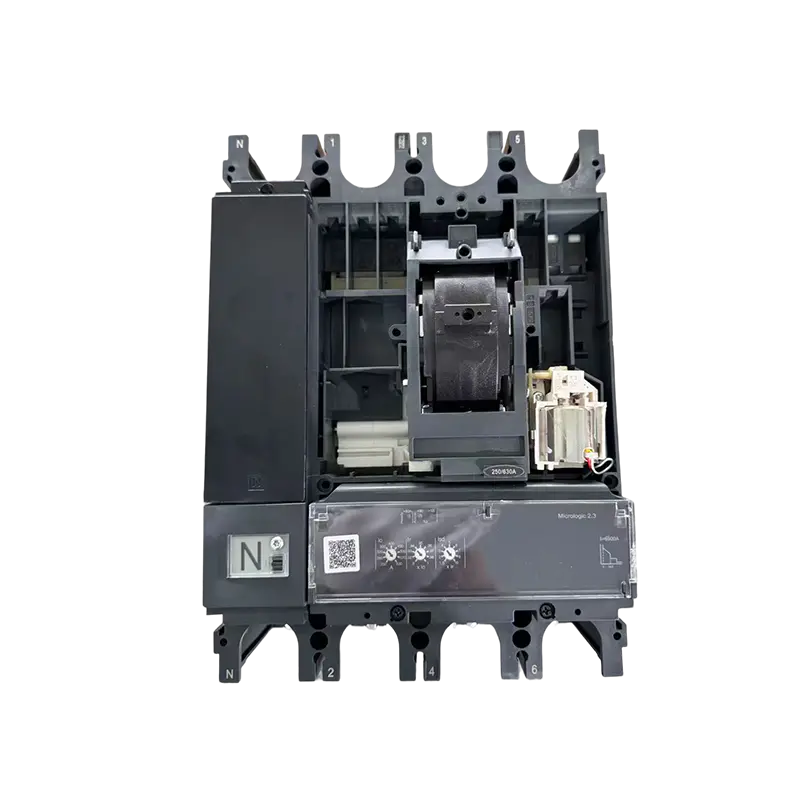

Composition And Installation

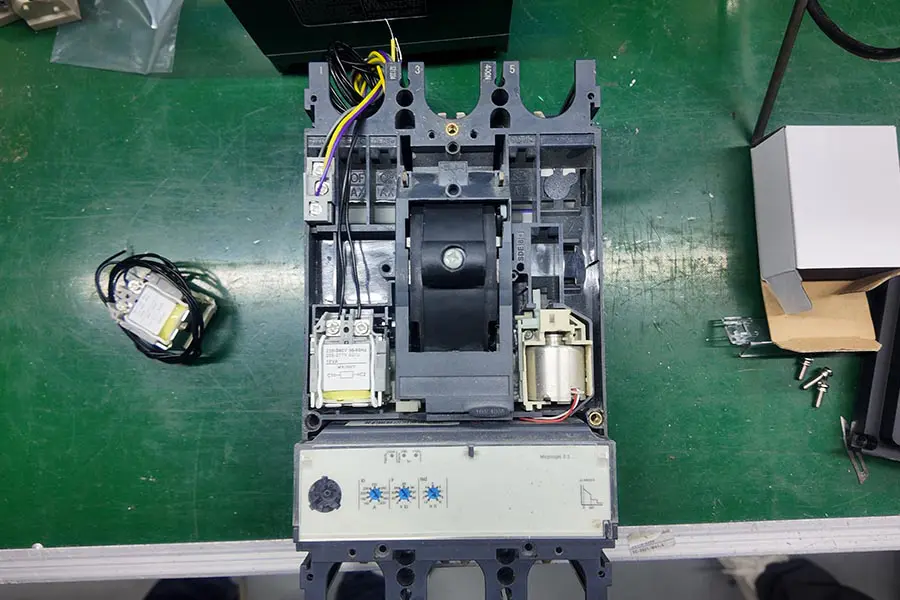

NSX Accessories And Assembly
Same Style And Quality MCCB

Защита от перегрузки

Для контроля тока используйте термические компоненты (биметаллические полоски) или электронные устройства отключения.

Когда ток превышает заданное значение и сохраняется в течение определенного периода времени, термоэлемент из-за нагрева прогибается (или электронный блок подает сигнал), запуская механический механизм, который разъединяет цепь и предотвращает перегрев схемы.

Защита от короткого замыкания

Реализуется посредством электромагнитного расцепителя (катушка и железный сердечник).

При возникновении короткого замыкания мгновенный сильный ток создает сильное магнитное поле, которое заставляет якорь сталкиваться с механизмом расцепления и быстро отключаться в течение миллисекунд, подавляя ток повреждения.

MCCB

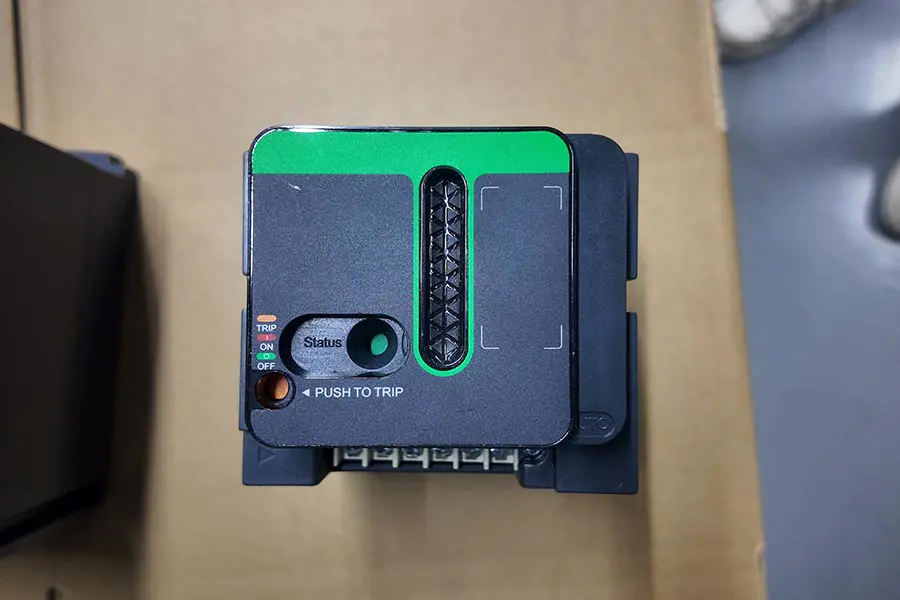

NSX Motor Operate
MT-NSX
MT-NSX1

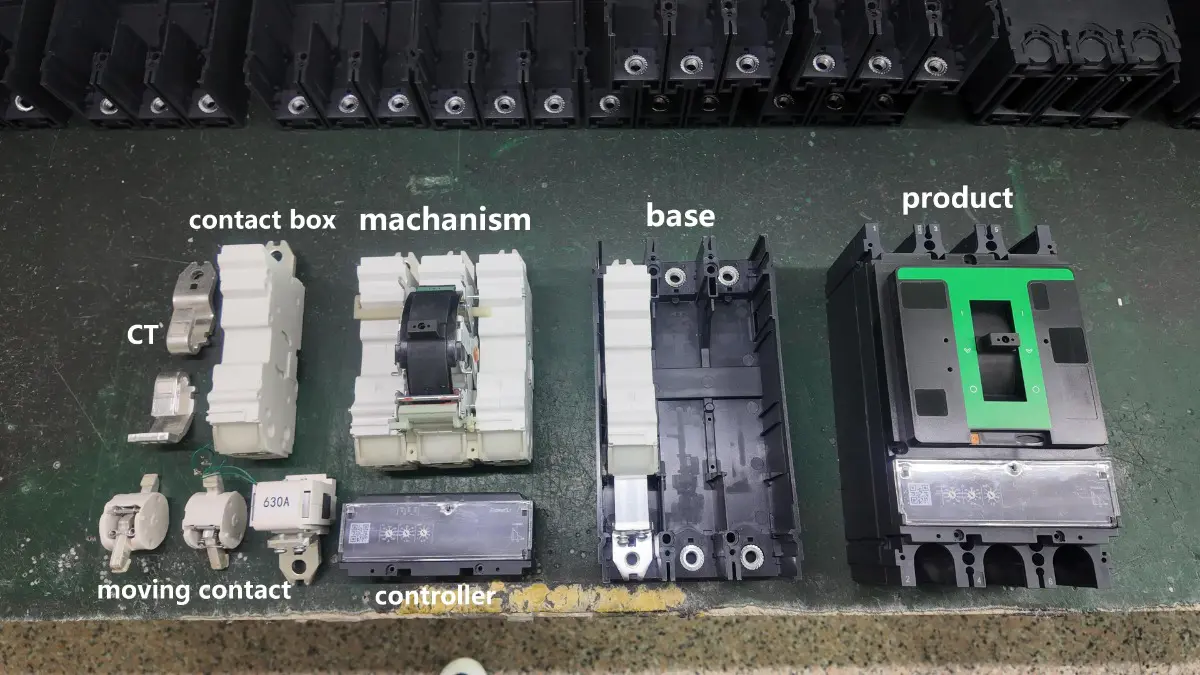

Composition And Installation
NSX Accessories And Assembly
Same style and quality MCCB

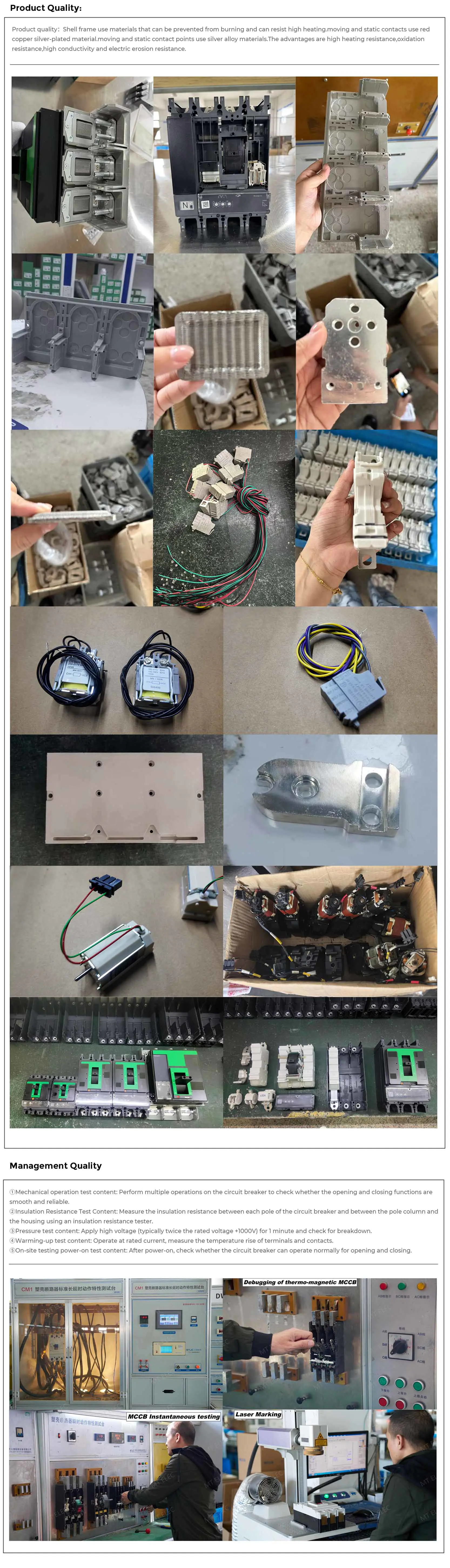

DSC01043 MCCB, Temperature rise test
MCCB Instantaneous Test
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Assemble
MCCB Assemble
MCCB Temperature Rise Test Bench

Для обеспечения безопасности транспортировки наша электротехническая продукция экспортируется в усиленных деревянных ящиках. Ящики проходят термическую обработку и имеют маркировку ISPM-15, что обеспечивает быстрое таможенное оформление. Поднятая конструкция основания облегчает работу с вилочным погрузчиком, а внутреннее амортизирующее крепление гарантирует доставку продукции в целости и сохранности. Все внешние ящики имеют четкую маркировку и соответствуют международным стандартам логистики.

High and Low Voltage Switchgear (ACB, MCCB, VCB)
Box-Type Substation Featuring Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

Box-typesubstation ACB VCB MCCB
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Application Scenario Footage
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB

Пункт №.		НСС100-250	НСС400-630
Количество полюсов		3П, 4П
Контроль	Руководство	с переключателемс прямой или удлиненной поворотной ручкой
Соединения	Исправлено	передние соединения
Исправлено	Плагин	передние соединения/rear connections
Электрические характеристики (согласно IEC60947 и EN60947-2)
Номинальный ток	В(А)	16,25,32,40,50,63,80,100,125,160,200,250	400 500 630
Номинальное напряжение изоляции	Уи(В)	800
Номинальное импульсное выдерживаемое напряжение	Уимп(кВ)	8
Номинальное рабочее напряжение	Уэ(В)	Переменный ток 50/60 Гц, 690 В
Категория использования		A
Уровни отключающей способности		Ф、Н、Ч
Отключающая способность (кА, действ.) AC 50/60 Гц 380/415 В	Ику	36, 50, 70
Рабочая отключающая способность (кА, действ.) AC 50/60 Гц 380/415 В	ИКС	36, 50, 70
Производительность операции	Механический	20000	10000
	Электрический	10000	5000
Защита		НПВС, Микрологик
Вспомогательные устройства индикации и управления
Вспомогательный переключатель
MX Шунтовая катушка		■
Катушка пониженного напряжения MN		■

Модель		МТЕЗЦ-100	МТЕЗЦ-125	МТЕЗЦ-250	МТЕЗЦ-400	МТЕЗЦ-630
Ток оболочки	Инм(А)	100А	125А	250А	400А	630А
Номинальное рабочее напряжение	Уэ(в)	415/550 В переменного тока
Номинальное изоляционное напряжение	Уи(в)	690В
Номинальное импульсное выдерживаемое напряжение	Уимп(кв)	6кВ
Количество полюсов		2П/3П/4П	3П	2П/3П/4П	3П / 4P	3П / 4P
Номинальная предельная отключающая способность при коротком замыкании Icu (кА) o-co	415В	30-100/7,5-100	10-100	36-85 / 18-85	36-70	36-70
	550В	10-20 / 2,5-20	5-20	10–25 / 5–25	36-50	36-50
Номинальная рабочая отключающая способность при коротком замыкании Ics (кА)	110-400В	50% ОИТ / 25-50% ОИТ	50% ОИТ	50% ОИТ / 50%ICU	100% (220–415 В)	100% (220–415 В)
	415-550В	25% ОИТ / 25-50% ОИТ	50% ОИТ	50% ОИТ / 50%ICU	50% (440 В)	50% (440 В)
Долговечность	Механический	13000	13000	10000	10000	10000
Долговечность	Электрический	4000	4000	5000	4000	3000
