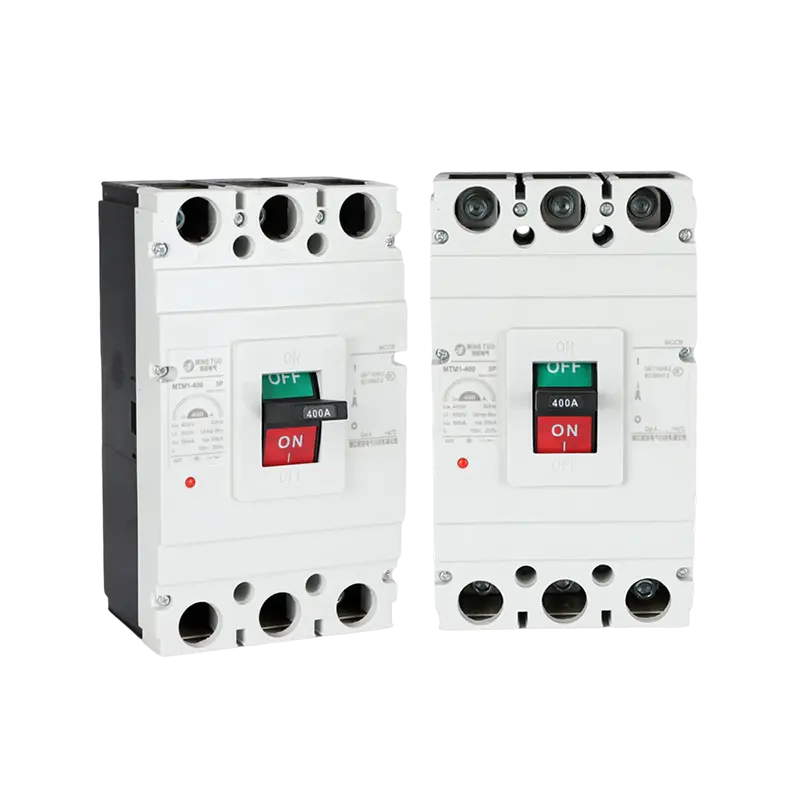

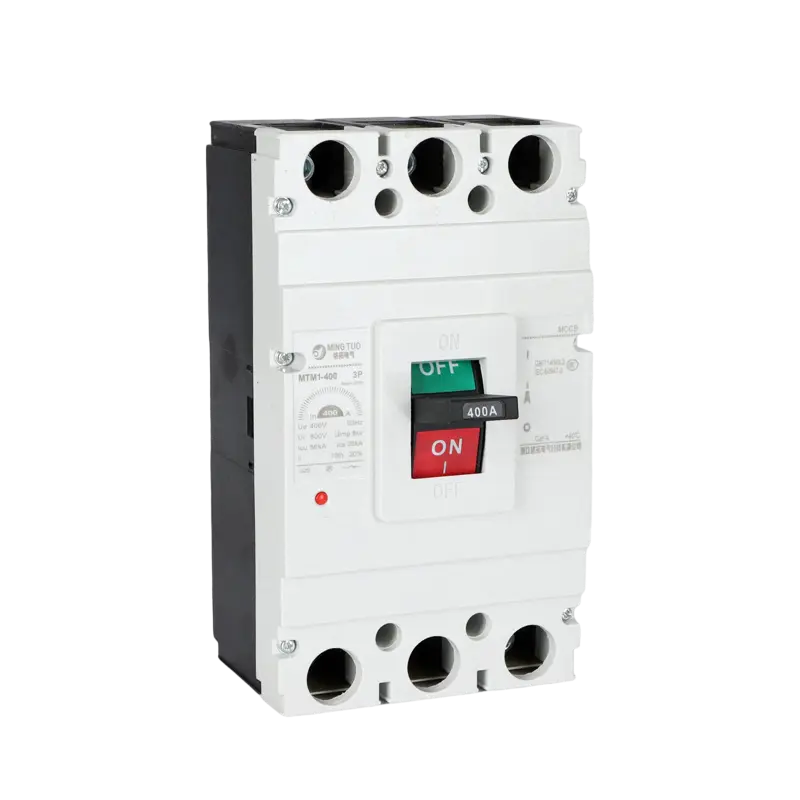

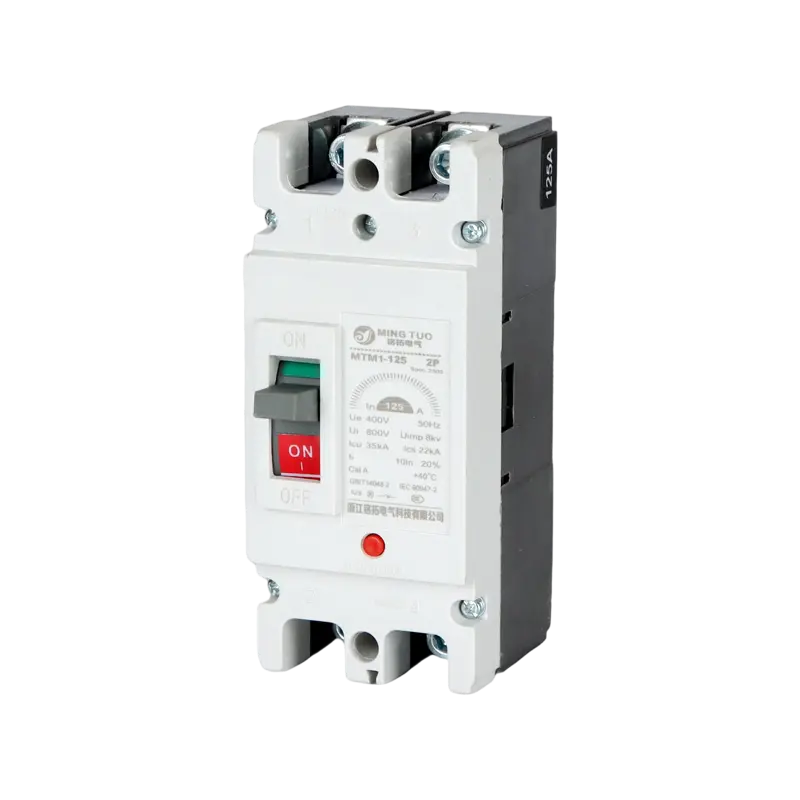

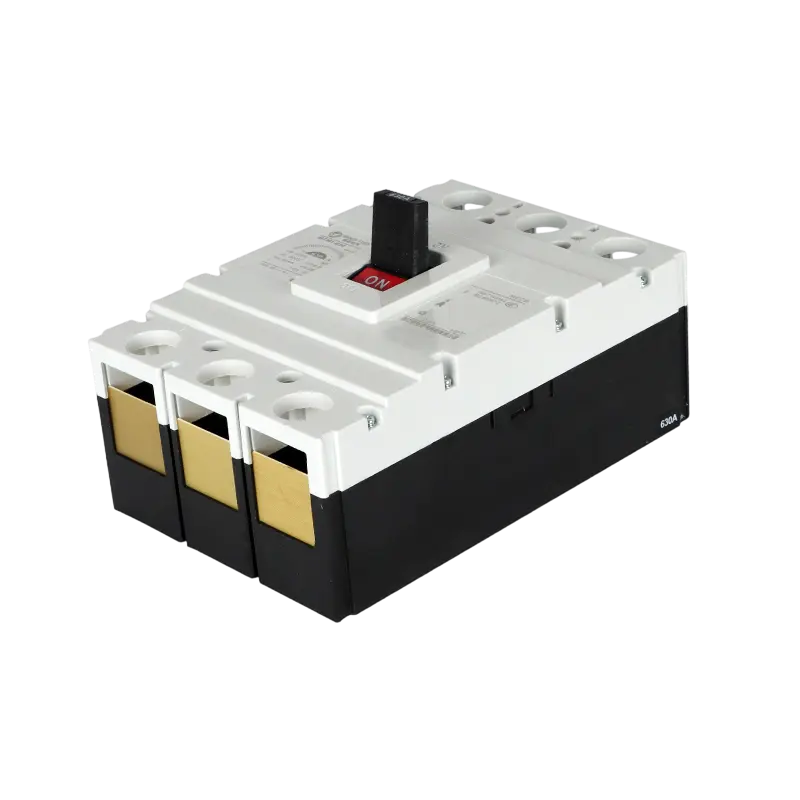

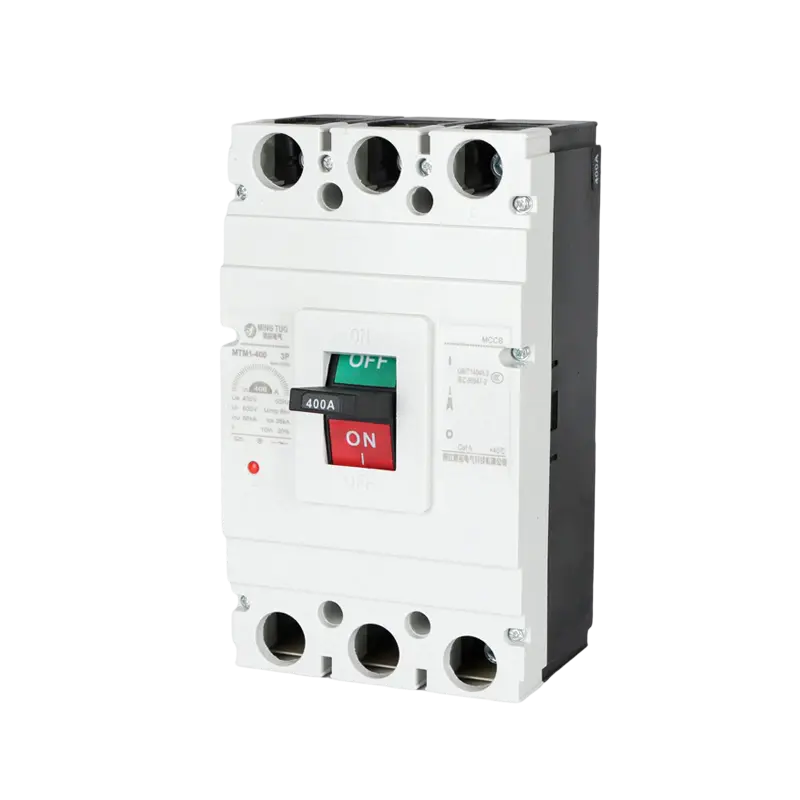

Автоматический выключатель в литом корпусе переменного тока MT-M1, 3/4P, 63–1600 А, надежная электрическая защита

Описание:

Автоматический выключатель в литом корпусе (MCCB) серии MT-M1 предназначен для обеспечения надежной защиты и управления в системах распределения электроэнергии переменного тока частотой 50 Гц с номинальным рабочим напряжением до 400 В и током от 63 А до 1600 А. Разработанный для защиты цепей и подключенного оборудования, MT-M1 эффективно предотвращает перегрузки, короткие замыкания и пониженное напряжение, а также управляет случайным запуском двигателя без ущерба для целостности системы.

Компактный, но прочный, этот автоматический выключатель имеет превосходную отключающую способность и минимальное искрение, что обеспечивает долгосрочную эксплуатационную надежность. Его модульная конструкция допускает как вертикальную, так и горизонтальную установку, обеспечивая гибкую установку в тесных электрических щитах или центрах управления двигателями. Полностью сертифицированный по стандартам IEC 60947-2 и GB14048.2, MT-M1 соответствует международным стандартам качества и безопасности.

Приложения:

Автоматический выключатель MT-M1 обеспечивает надежную защиту различных электрических систем, в том числе:

Главные и вторичные распределительные щиты

Центры управления двигателями и панели стартера

Схемы защиты генератора

Промышленное и производственное оборудование

Коммерческие и бытовые электроустановки

Системы интеграции солнечной и ветровой энергии

Принцип работы: Принцип работы автоматического выключателя серии MT-M1 заключается в контроле тока цепи и в случае перегрузки, короткого замыкания или замыкания на землю автоматическое определение и запуск механизма для быстрого разрыва цепи. Он также безопасно гасит дугу с помощью системы гашения дуги, тем самым надежно отсекая замыкание и защищая цепь и оборудование.

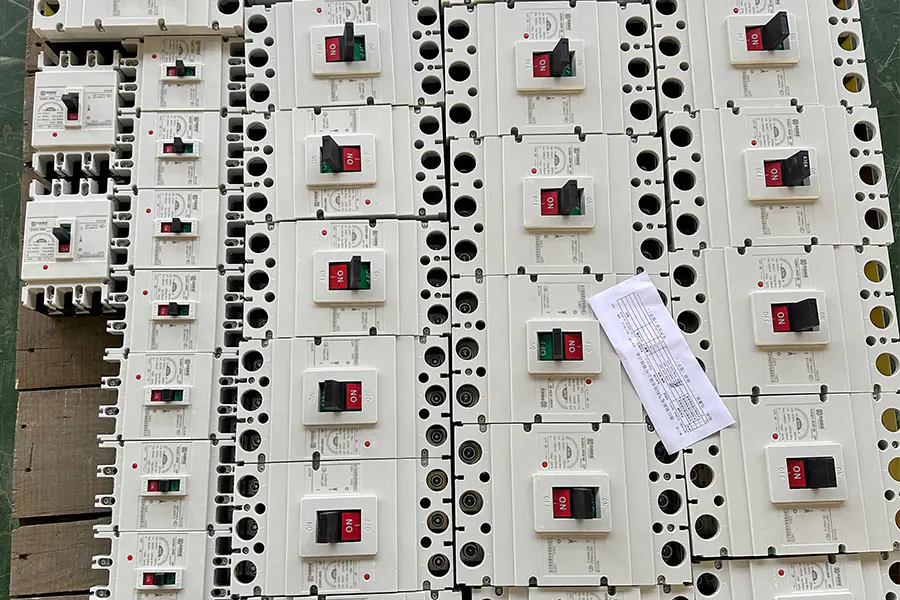

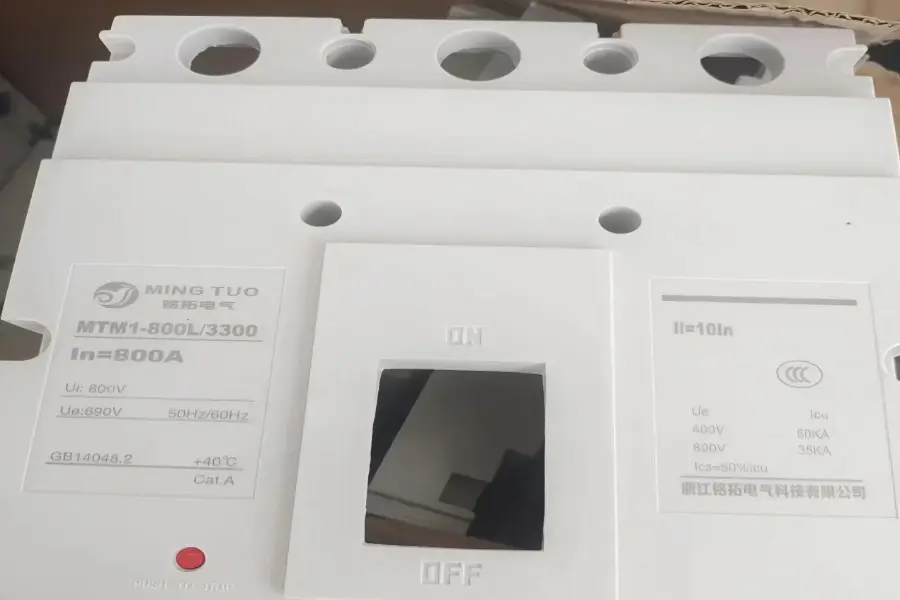

MCCB

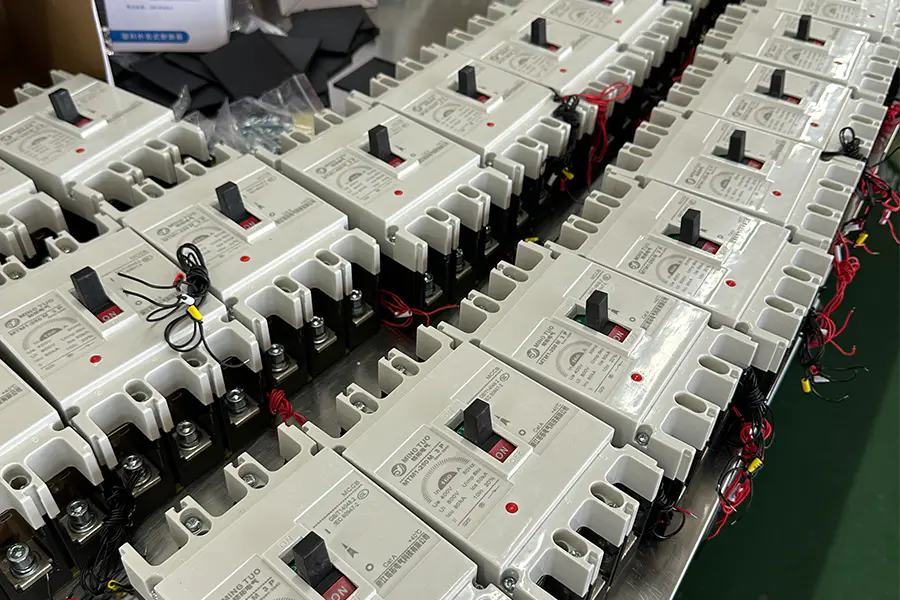

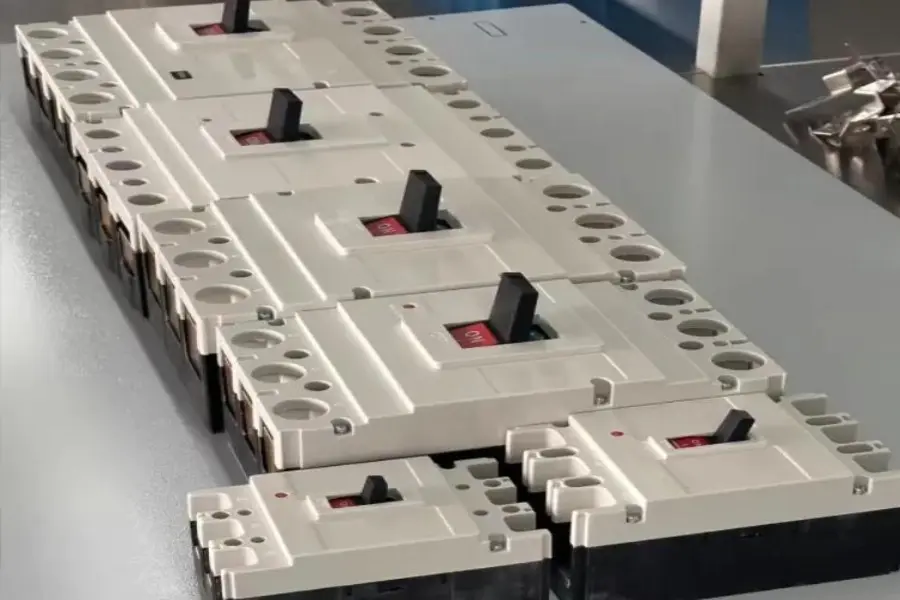

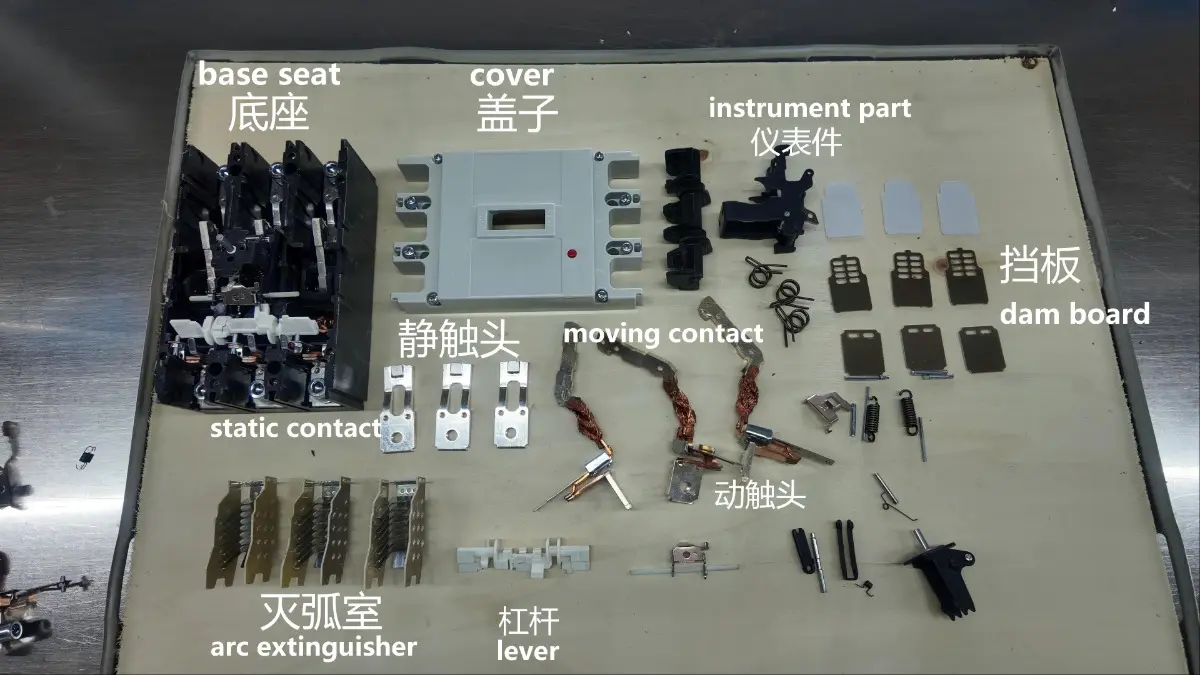

MCCB Assemble
MCCB Assemble
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Instantaneous Test

Для обеспечения безопасности транспортировки наша электротехническая продукция экспортируется в усиленных деревянных ящиках. Ящики проходят термическую обработку и имеют маркировку ISPM-15, что обеспечивает быстрое таможенное оформление. Приподнятая конструкция основания облегчает работу с вилочным погрузчиком, а внутреннее амортизирующее крепление гарантирует доставку продукции в целости и сохранности. Все внешние ящики имеют четкую маркировку и соответствуют международным стандартам логистики.

High and Low Voltage Switchgear (ACB, MCCB, VCB)
Box-Type Substation Featuring Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

Box-typesubstation ACB VCB MCCB
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
HighandLowVoltageSwitchgearACBMCCBVCB
Box-typesubstationUtilisingourVCB

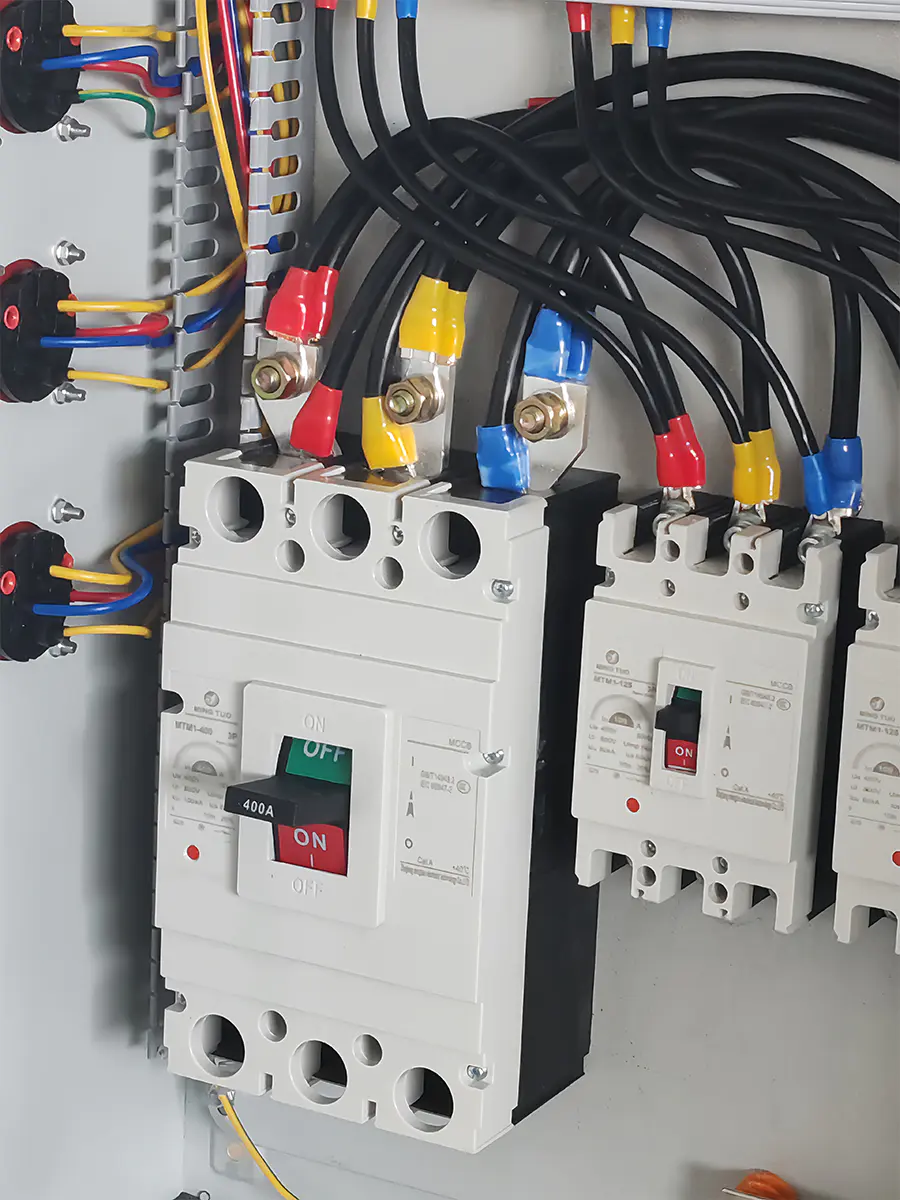

b64cb82cb063b5509f2ea787600334d2

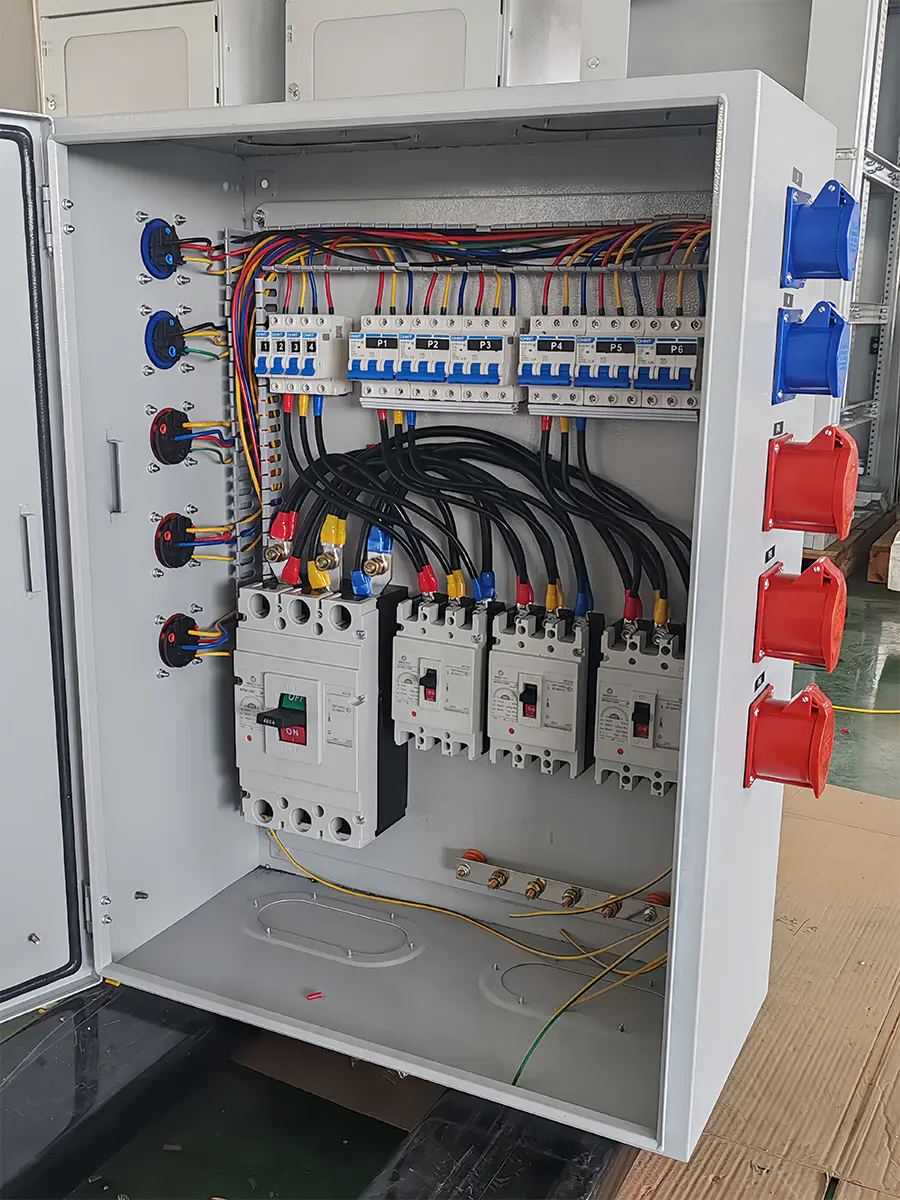

3c16a183fdcdba56f310533eba28cb60

Тип	столб	Внешние размеры						Установочные размеры (мм)			Размеры подключения задней панели (мм)
		L	Л1	W	H	H1	Н2	a	b	∅д	а1	б1	d1	Н3	Н4
МТМ1-63Л	3	135	21	76	89.5	72	18	25	117	3.5	25	117	18	52	75
	4			103
МТМ1-63М	3			76	99	81	28
	4			103
МТМ1-125Л	2	150	51	65	87	68	24	…	129	4.5	30	132	22	65	100
	3			92				30
	4			121				…
МТМ1-125М,Ч	2			65	103.5	85	23	…
	3			92				30
	4			121				…
МТМ1-250Л	2	164	64	75	108	87	24	…	126	5.5	35	144	24	70	110
	3			107				35
	4			142				…
МТМ1-250М,Ч	2			75	124.5	104	24	…
	3			107				35
	4			142				…
МТМ1-400М,Ч	3	257	105	150	153	106	38	44	194	7	48	224	32	48.5	108.5
	4			197				Слева 44 Справа 50
МТМ1-630М,Ч	3	270	105	182	157	111	43	58	200	7	58	234	40	70	120
	4			240
МТМ1-800М,Ч	3	280	105	210	158	116	42	70	243	7	70	243	48	75	125
	4			280

Тип	МТМ1-63		МТМ1-125			МТМ1-250
lnmFrameInm（A）	63		125			250
Номинальный ток (А)	10, 16, 20, 25, 32, 40, 50, 63.		16, 20, 25, 32, 40, 50, 63, 80, 100, 125.			100, 125, 140, 160, 180, 200, 225, 250
Номинальное напряжение Ue(В)	АС400		АС400	АС400 / AC690	АС400	АС400	АС400 / AC690	АС400
Номинальное напряжение изоляцииUi(В)	AC800		AC800			AC800
Количество полюсов	3、4	3、4	2、3、4	2、3、4	2、3、4	2、3、4	2、3、4	2、3、4
Икука） Номинальный предел короткого замыкания уровень отключающей способности	L	M	S	L	M	S	L	M
Икука） Номинальный предел короткого замыкания отключающая способность	12	35	12	35	50	12	35	50
Ics（кА） Номинальная отключающая способность при коротком замыкании	6	22	6	22	35	6	22	35
Номинальный пределкороткое замыкание отключающая способность	4500		3000			2500
Срок эксплуатации (цикл)	8500		7000			6500
Расстояние дуги (мм)	0、< 50		0、< 50			< 50
Размеры
Размер установки
