Описание:

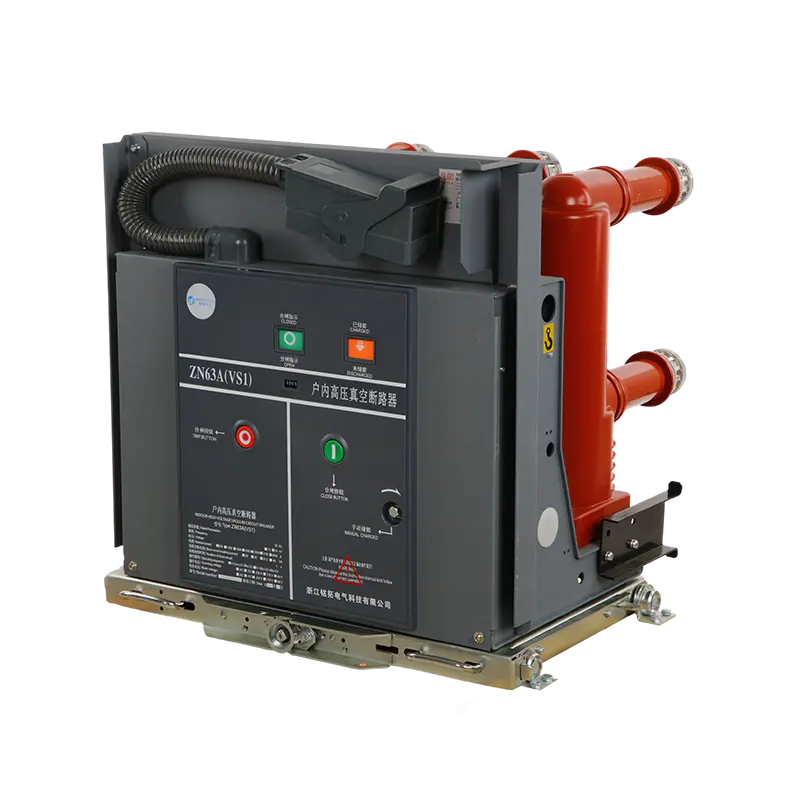

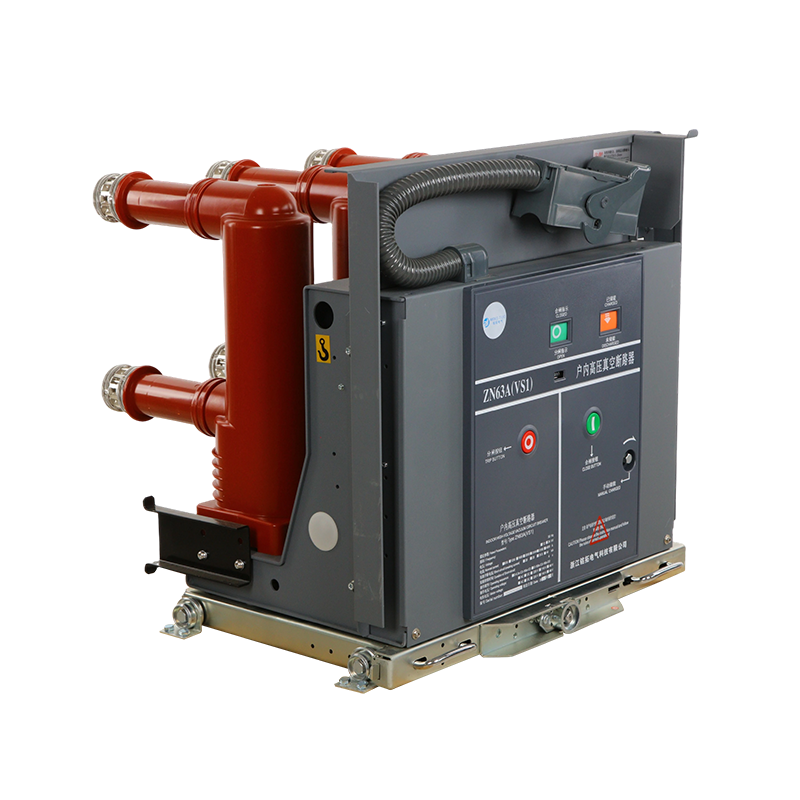

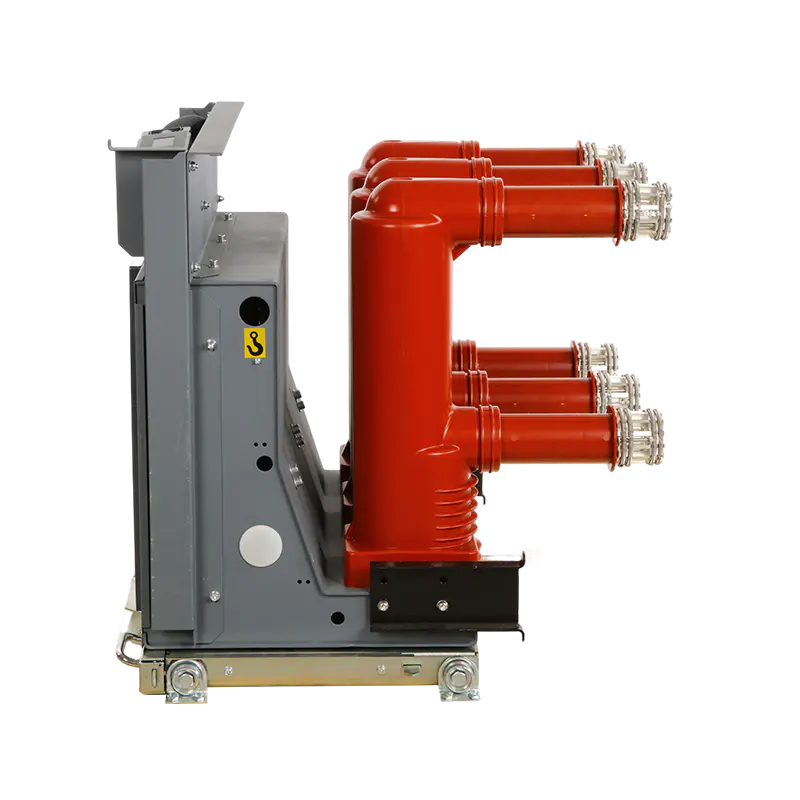

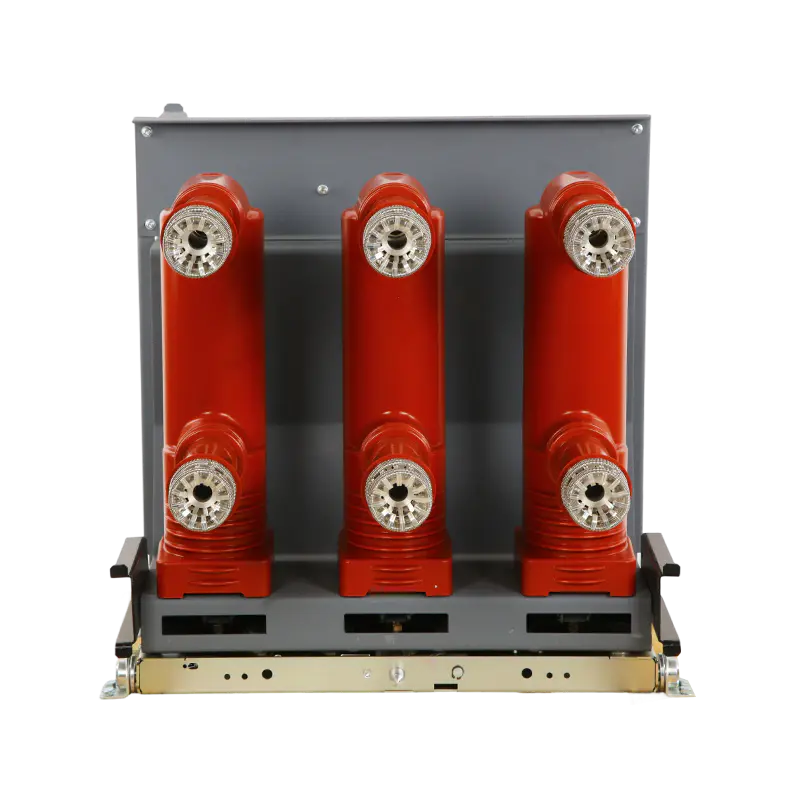

Внутренний вакуумный выключатель (VCB) MINGTUO 12 кВ специально разработан для распределительных устройств среднего напряжения и обеспечивает высокоэффективную защиту и управление для промышленных, коммерческих и инфраструктурных энергосистем. Этот автоматический выключатель рассчитан на ток 1250 А и подходит как для стационарной, так и для выдвижной установки, обеспечивая надежную возможность отключения при сбоях, длительный срок службы и расширенные функции безопасности. Его компактная и модульная конструкция обеспечивает надежную работу, одновременно упрощая процедуры обслуживания и установки.
Этот вакуумный автоматический выключатель среднего напряжения для внутреннего применения предлагает комплексное решение для безопасного, надежного и эффективного распределения электроэнергии. Гибкая установка, передовая технология вакуумного прерывания, длительный срок службы и комплексные функции защиты делают его подходящим для широкого спектра промышленных, коммерческих и критически важных инфраструктурных приложений.
Приложения:
Автоматические выключатели MINGTUO являются важными компонентами электрических систем среднего напряжения, обеспечивая как управление, так и защиту в различных сценариях:
Производство электроэнергии:
Защита генераторов и контроль мощности на тепловых и гидроэлектростанциях
Интеграция с солнечными и ветроэнергетическими системами
Вспомогательное распределение электроэнергии для оборудования завода
Сети передачи и распределения:
Защита фидеров подстанций и распределительных трансформаторов
Кольцевой главный блок и внутренние распределительные устройства
Изоляция неисправностей в городском и промышленном энергораспределении
Промышленные системы:
Высокопроизводительная защита двигателей на сталелитейных и производственных предприятиях
Защита трансформаторов и выпрямителей на химических предприятиях.
Подземное и наземное распределение электроэнергии в горнодобывающих предприятиях
Инфраструктура и государственные услуги:
Системы тягового электроснабжения железных дорог и метрополитена
Защита резервного электропитания в аэропортах, больницах и центрах обработки данных
Распределение электроэнергии в промышленных парках и коммерческих зданиях
Суровые или особые условия:
Электрические системы морских платформ
Добыча полезных ископаемых в пустыне и установки для экстремального климата
Высотные подстанции, требующие прочных и надежных выключателей
 |  |  |  |
 |  |
При нормальной работе главные контакты выключателя остаются замкнутыми, обеспечивая непрерывный ток. При перегрузке или коротком замыкании срабатывает тепловой или магнитный механизм расцепления. Пружинный механизм обеспечивает быстрое размыкание контактов, создавая контролируемую электрическую дугу. Эта дуга сразу направляется в вакуумную камеру, где охлаждается, разделяется и гасится. Этот процесс изолирует неисправный участок, защищает нижестоящее оборудование и предотвращает повреждение всей системы. Результатом является быстрое устранение неисправностей, безопасная эксплуатация и минимальные требования к техническому обслуживанию.
 |  |
Insulating Cylinder
Main Product
Moving Contact
Flexible Connection
Touch And Touch Arm Cover
Bearer Supporting Bracket
Insulating Cylinder
Vaccum Tube
Для обеспечения безопасности транспортировки наша электротехническая продукция экспортируется в усиленных деревянных ящиках. Ящики проходят термическую обработку и имеют маркировку ISPM-15, что обеспечивает быстрое таможенное оформление. Конструкция приподнятого основания облегчает работу с вилочным погрузчиком, а внутреннее амортизирующее крепление гарантирует доставку продукции в целости и сохранности. Все внешние ящики имеют четкую маркировку и соответствуют международным стандартам логистики.
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Power transmission successful
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
| Нет | Товар | Единицы | Значение подсчета |
| 1 | Номинальное напряжение | - | 12 24 35 |
| 2 | Номинальное напряжение (short-term frequency tolerance 1min) | кВ | 42 |
| 3 | Номинальное напряжение tolerance lightning shocks peak | - | 75 |
| 4 | Номинальная частота | Гц | 50 |
| 5 | Номинальный ток | A | 630、1250 |
| 630, 1250, 1600, 2000, 2500, 3150 | |||
| 1250, 1600, 2000, 2500, 3150, 4000 | |||
| 6 | Номинальный ток короткого замыкания холостого хода | кА | 20/25, 31,5, 40 |
| 7 | Номинальное напряжение short tolerance | кА | 20/25, 31,5, 40 |
| 8 | Номинальная короткая продолжительность | s | 4 |
| 9 | Номинальный ток peak tolerance | кА | 50/63, 80, 100 |
| 10 | Номинальный ток короткого замыкания при закрытии | кА | 50/63, 80, 100 |
| 11 | Допуск напряжения частоты вторичной цепи 1 мин) | V | 2000 |
| 12 | Номинальный ток холостого хода одиночного обратного конденсатора | A | 630/400 (40кА 800/400) |
| 13 | Номинальные токи закрытия комплекта конденсаторов | кА | 12,5 (частота не выше 1000Гц) |
| 14 | Время торможения (номинальное напряжение) | мс | ≤50 |
| 15 | Время фидера (номинальное напряжение) | мс | ≤100 |
| 16 | Механическая жизнь | - | 20000 |
| 17 | Номинальный ток open circuit times (life) | Переключение | 20000 |
| 18 | Номинальный ток короткого замыкания в разомкнутой цепи | - | 50(40кА≤30) |
| 19 | Динамический и статический контакт позволяют увеличить толщину износа | мм | 3 |
| 20 | Номинальное рабочее напряжение фидера | - | - |
| 21 | Номинальное напряжение break-brake operations | V | AC110/220 DC110/220 |
| 22 | Номинальное напряжение накопителя | - | - |
| 23 | Номинальная мощность накопительного двигателя | W | 70 |
| 24 | Срок хранения | s | ≤10 |
| 25 | Расстояние открытия контакта | мм | 11 ± 1 |
| 26 | Супер-путешествие | - | 3,5 ± 0,5 |
| 27 | Время дребезга замыкающего контакта | мс | ≤240(А≤3) |
| 28 | Трехфазные точки, закрывающиеся на разных стадиях полового акта. | - | ≤2 |
| 29 | Средняя скорость ворот (расстояние между контактами - 6 мм) | м/с | 0,9–1,2 |
| 30 | Средняя скорость закрытия (закрытие контакта 6 мм) | м/с | 0,5–0,8 |
| 31 | Опережающее сопротивление электрической цепи | мкОм | ≤50(630А)、≤45(1250А) ≤35(1600–2000А)、≤250(2400) |
| 32 | Контактное давление контактора фидера | N | 2000±200(2000А),2400±200(25кА) 3100±200(31,5кА)、4250±250(40кА) |
| 33 | Номинальная последовательность операций | - | Очки – 0,3 с – и баллы 180-е - и - |
