Name: Вакуумный автоматический выключатель среднего напряжения для внутреннего применения VD4, 12 кВ, 630–1250 А
Rating: 5 (99 reviews)

Оптовая торговля Вакуумный автоматический выключатель среднего напряжения для внутреннего применения VD4, 12 кВ, 630–1250 А

Вакуумный автоматический выключатель среднего напряжения для внутреннего применения VD4, 12 кВ, 630–1250 А

Описание:

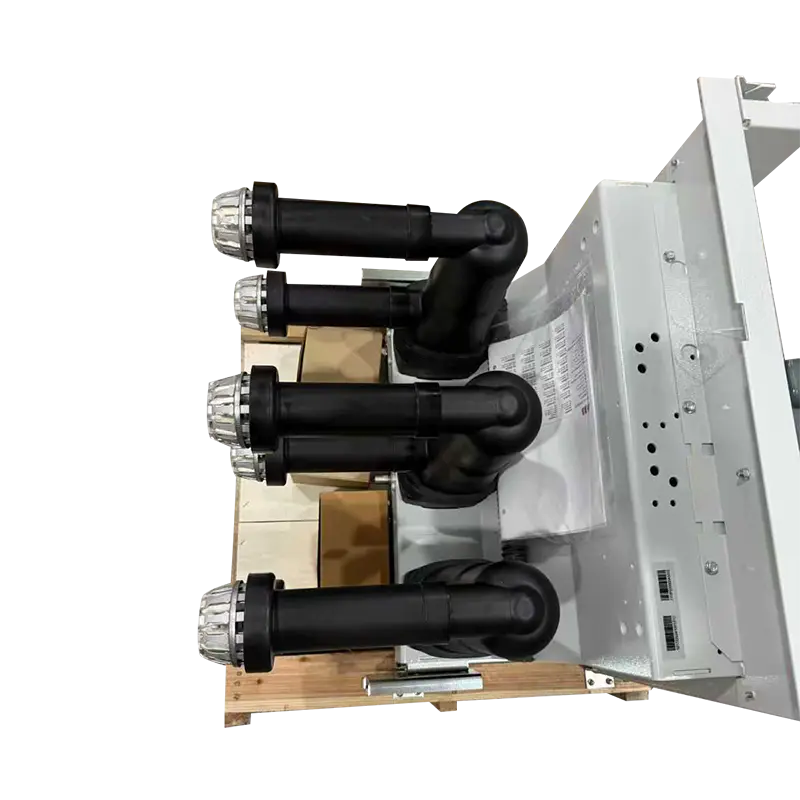

Вакуумный автоматический выключатель MINGTUO VD4 12 кВ (VCB) представляет собой автоматический выключатель среднего напряжения внутреннего назначения, предназначенный для обеспечения точной защиты и управления трехфазными системами переменного тока, работающими с частотой 50 Гц и номинальным напряжением от 3,6 кВ до 12 кВ. Поддерживая номинальные токи от 630 А до 1250 А, этот выключатель идеально подходит для установки закрытых распределительных устройств на подстанциях, промышленных объектах и в коммерческих системах распределения электроэнергии. Используя передовую технологию вакуумного прерывателя, он обеспечивает быстрое устранение неисправностей, эксплуатационную надежность и долгосрочную безопасность.

Приложения:

Панели закрытых распределительных устройств среднего напряжения

Промышленные предприятия, требующие надежной защиты среднего напряжения

Коммерческая инфраструктура, включая больницы, аэропорты и центры обработки данных.

Системы, требующие частой эксплуатации и не требующие особого обслуживания

High Voltage Vacuum Circuit Breaker
VS1 Medium-Voltage Indoor Vacuum Circuit Breaker

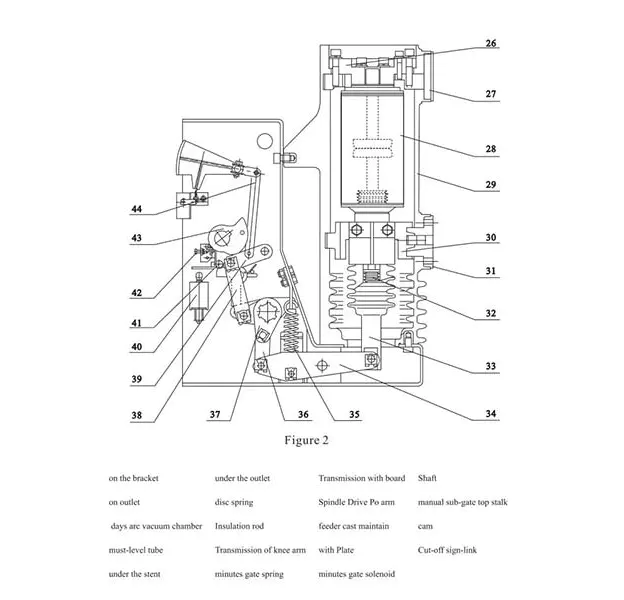

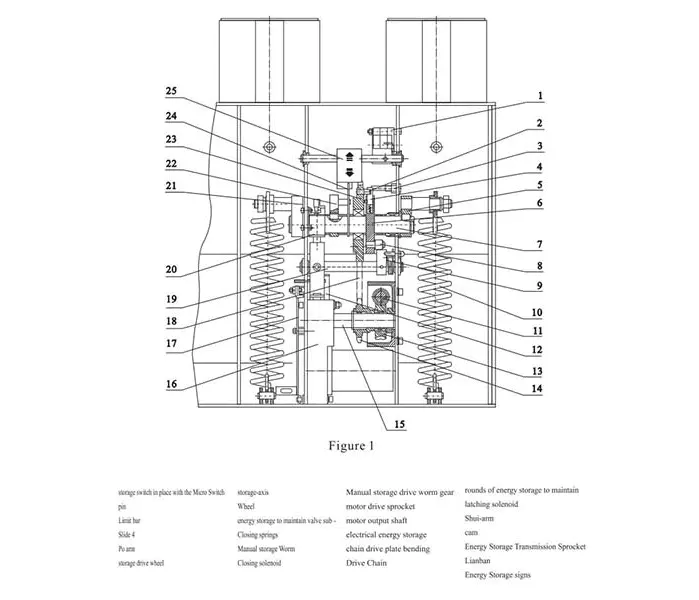

VCB Composition

В нормальных условиях главные контакты остаются закрытыми, обеспечивая непрерывный ток. При обнаружении перегрузки по току или короткого замыкания пружинный механизм быстро размыкает контакты, создавая дугу внутри вакуумного прерывателя. Дуга охлаждается и гасится, надежно изолируя неисправную цепь и предотвращая повреждение последующего оборудования. Это обеспечивает высокую эксплуатационную надежность и минимальные потребности в обслуживании.

Аксессуары для продуктов

Insulating Cylinder
Bearer Supporting Bracket
Touch And Touch Arm Cover
Flexible Connection
Moving Contact

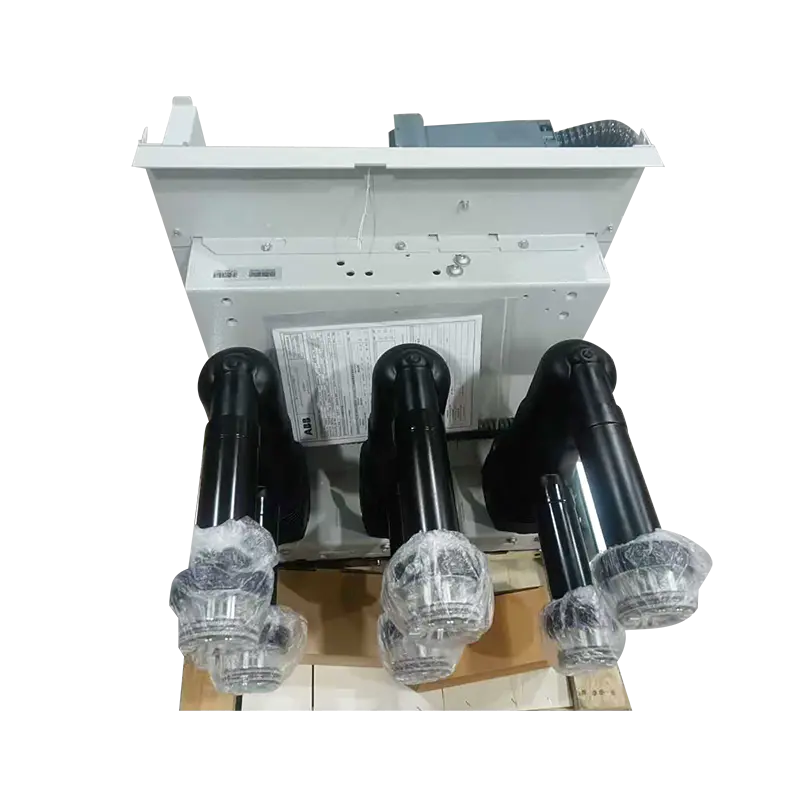

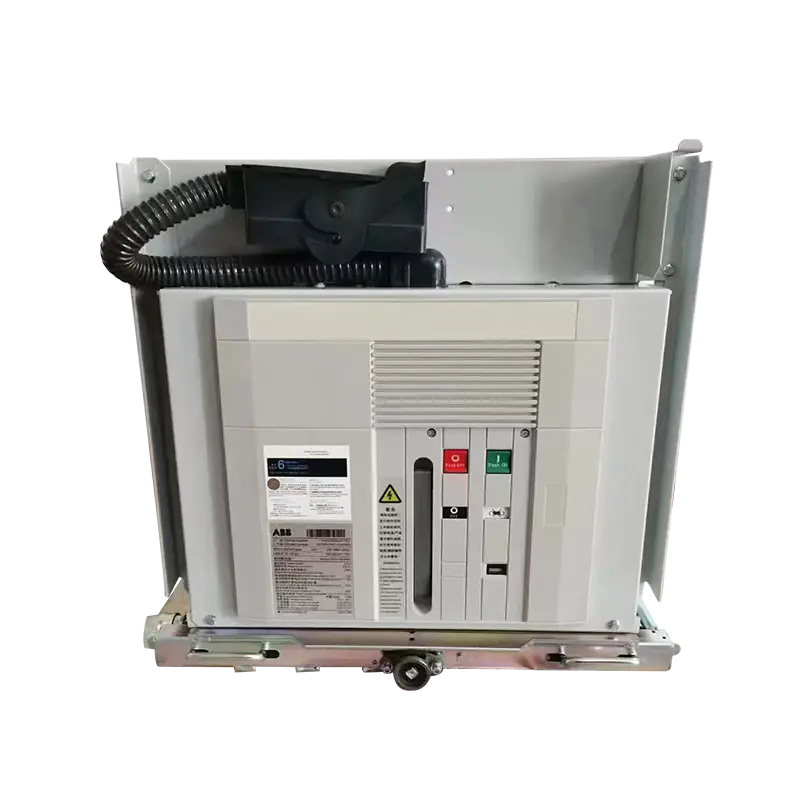

Main Product
Insulating Cylinder
Vaccum Tube

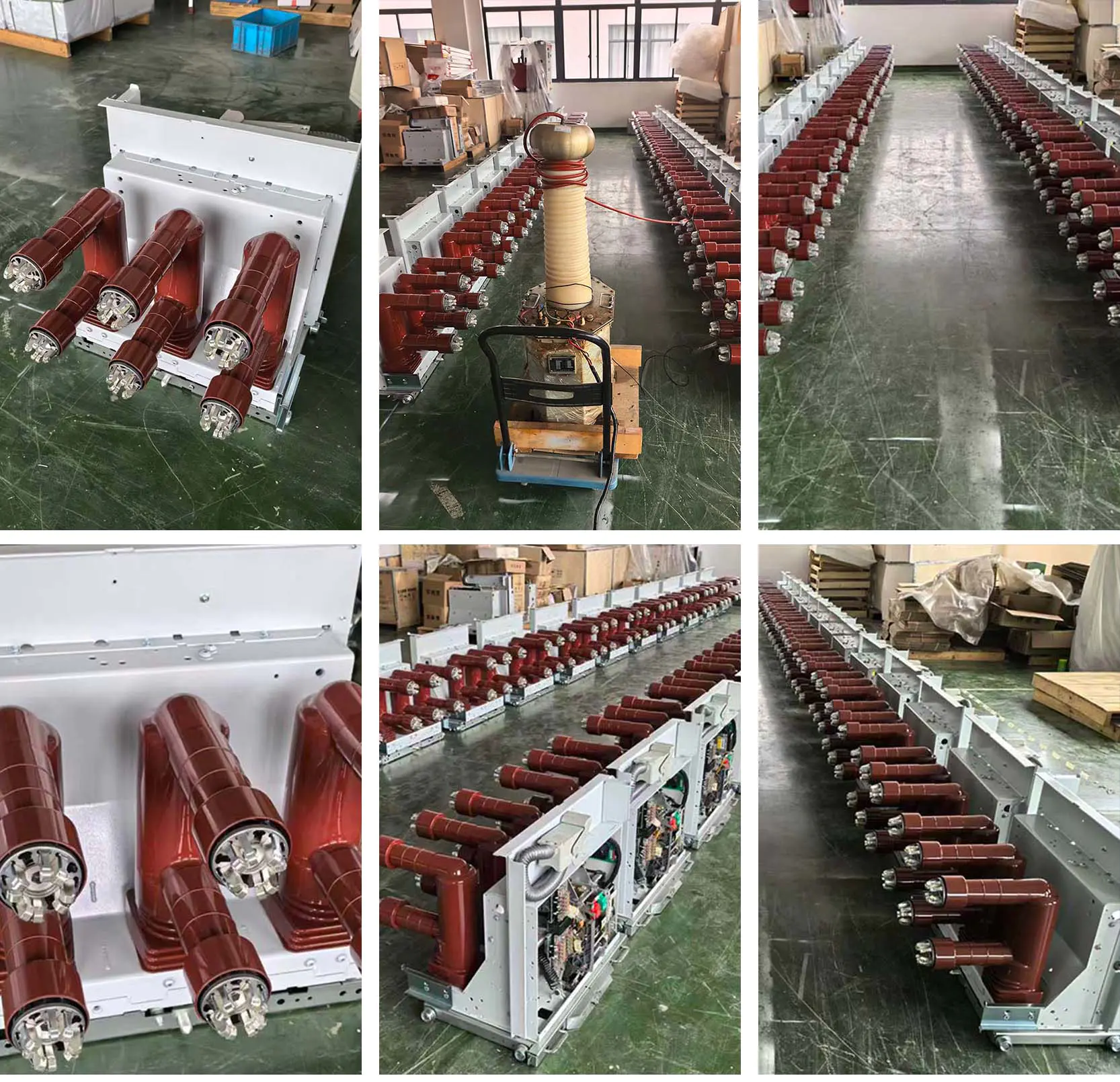

Withstand Voltage Test

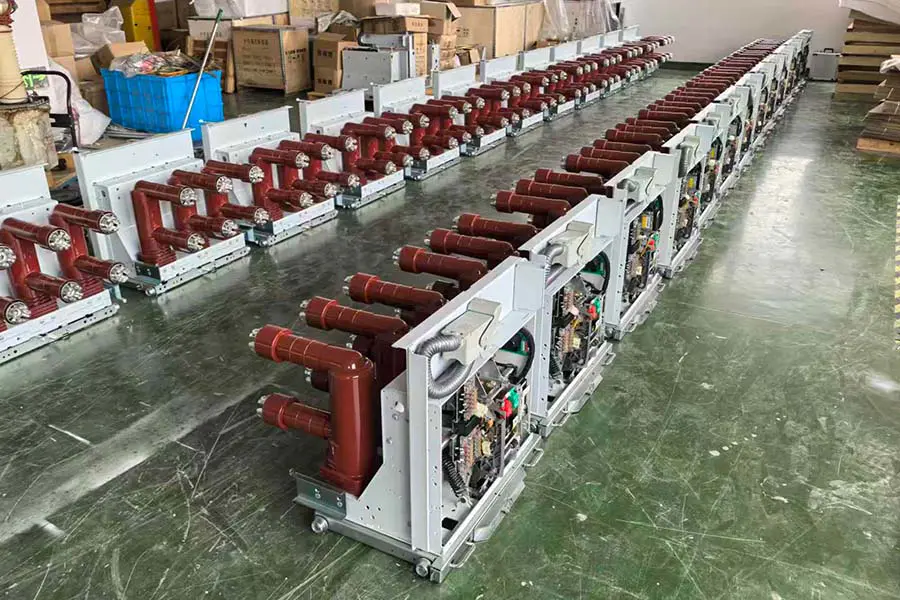

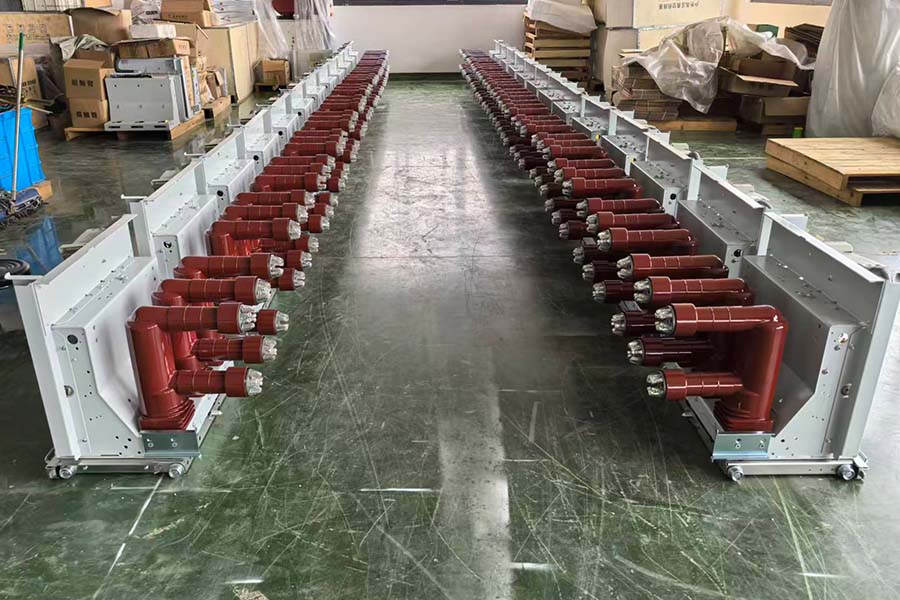

Product Debugging
Product Debugging
Product Debugging
Product Debugging
Withstand Voltage Test
Mechanical Characteristic Testing
Product Debugging
Test the opening and closing speed, time, synchron
High Voltage Vacuum Circuit Breaker
VS1 Medium-Voltage Indoor Vacuum Circuit Breaker

Для обеспечения безопасности транспортировки наша электротехническая продукция экспортируется в усиленных деревянных ящиках. Ящики проходят термическую обработку и имеют маркировку ISPM-15, что обеспечивает быстрое таможенное оформление. Поднятая конструкция основания облегчает работу с вилочным погрузчиком, а внутреннее амортизирующее крепление гарантирует доставку продукции в целости и сохранности. Все внешние ящики имеют четкую маркировку и соответствуют международным стандартам логистики.

High and Low Voltage Switchgear (ACB, MCCB, VCB)
Box-Type Substation Featuring Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Power transmission successful
Box-typesubstation ACB VCB MCCB
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB

Нет	Товар	Единицы	Значение подсчета
1	Номинальное напряжение	-	12 24 35
2	Номинальное напряжение (short-term frequency tolerance 1min)	кВ	42
3	Номинальное напряжение tolerance lightning shocks peak	-	75
4	Номинальная частота	Гц	50
5	Номинальный ток	A	630、1250
			630, 1250, 1600, 2000, 2500, 3150
			1250, 1600, 2000, 2500, 3150, 4000
6	Номинальный ток короткого замыкания холостого хода	кА	20/25, 31,5, 40
7	Номинальное напряжение short tolerance	кА	20/25, 31,5, 40
8	Номинальная короткая продолжительность	s	4
9	Номинальный ток peak tolerance	кА	50/63, 80, 100
10	Номинальный ток короткого замыкания при закрытии	кА	50/63, 80, 100
11	Допуск напряжения частоты вторичной цепи 1 мин)	V	2000
12	Номинальный ток холостого хода одиночного обратного конденсатора	A	630/400 (40кА 800/400)
13	Номинальные токи закрытия комплекта конденсаторов	кА	12,5 (частота не выше 1000Гц)
14	Время торможения (номинальное напряжение)	мс	≤50
15	Время фидера (номинальное напряжение)	мс	≤100
16	Механическая жизнь	-	20000
17	Номинальный ток open circuit times (life)	Переключение	20000
18	Номинальный ток короткого замыкания в разомкнутой цепи	-	50(40кА≤30)
19	Динамический и статический контакт позволяют увеличить толщину износа	мм	3
20	Номинальное рабочее напряжение фидера	-	-
21	Номинальное напряжение break-brake operations	V	AC110/220 DC110/220
22	Номинальное напряжение накопителя	-	-
23	Номинальная мощность накопительного двигателя	W	70
24	Срок хранения	s	≤10
25	Расстояние открытия контакта	мм	11 ± 1
26	Супер-путешествие	-	3,5 ± 0,5
27	Время дребезга замыкающего контакта	мс	≤240(А≤3)
28	Трехфазные точки, закрывающиеся на разных стадиях полового акта.	-	≤2
29	Средняя скорость ворот (расстояние между контактами - 6 мм)	м/с	0,9–1,2
30	Средняя скорость закрытия (закрытие контакта 6 мм)	м/с	0,5–0,8
31	Опережающее сопротивление электрической цепи	мкОм	≤50(630А)、≤45(1250А) ≤35(1600–2000А)、≤250(2400)
32	Контактное давление контактора фидера	N	2000±200(2000А),2400±200(25кА) 3100±200(31,5кА)、4250±250(40кА)
33	Номинальная последовательность операций	-	Очки – 0,3 с – и баллы 180-е - и -
