ZN85 Вакуумный автоматический выключатель для наружного применения, 12 кВ, 630 А, для установки на столбе

Описание:

Вакуумный автоматический выключатель наружной установки (VCB) MINGTUO ZN85 12 кВ представляет собой высокопроизводительное коммутационное устройство, предназначенное для распределительных сетей среднего напряжения. Этот выключатель рассчитан на ток 630 А и отключающую способность до 25 кА и предназначен для установки на столбе или на земле, обеспечивая надежную защиту в промышленных, коммунальных и возобновляемых энергетических системах. Его прочная конструкция и передовая технология вакуумного прерывания обеспечивают безопасную, быструю и не требующую обслуживания работу в суровых условиях окружающей среды.

Приложения:

Воздушные автоматические выключатели (ACB) служат первой линией защиты в основных системах распределения и защиты. Их жизненно важные области применения охватывают промышленные объекты, обширные коммерческие комплексы, критически важные центры обработки данных и важную общественную инфраструктуру, такую как аэропорты и больницы. В этих критически важных средах автоматические выключатели обеспечивают целостность системы, защищают дорогостоящее оборудование от электрических неисправностей и гарантируют постоянную эксплуатационную безопасность и надежность.

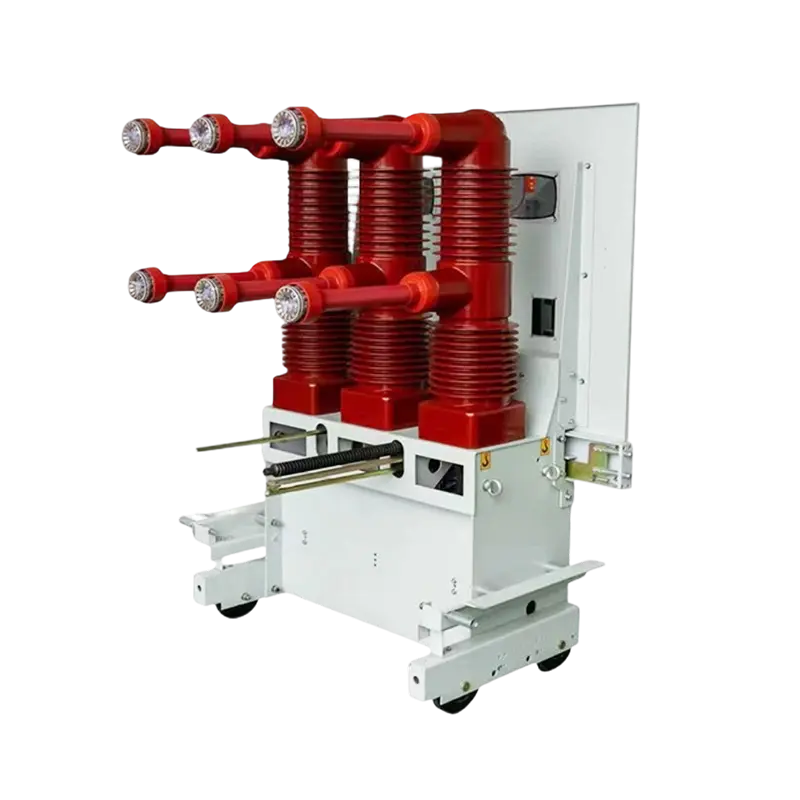

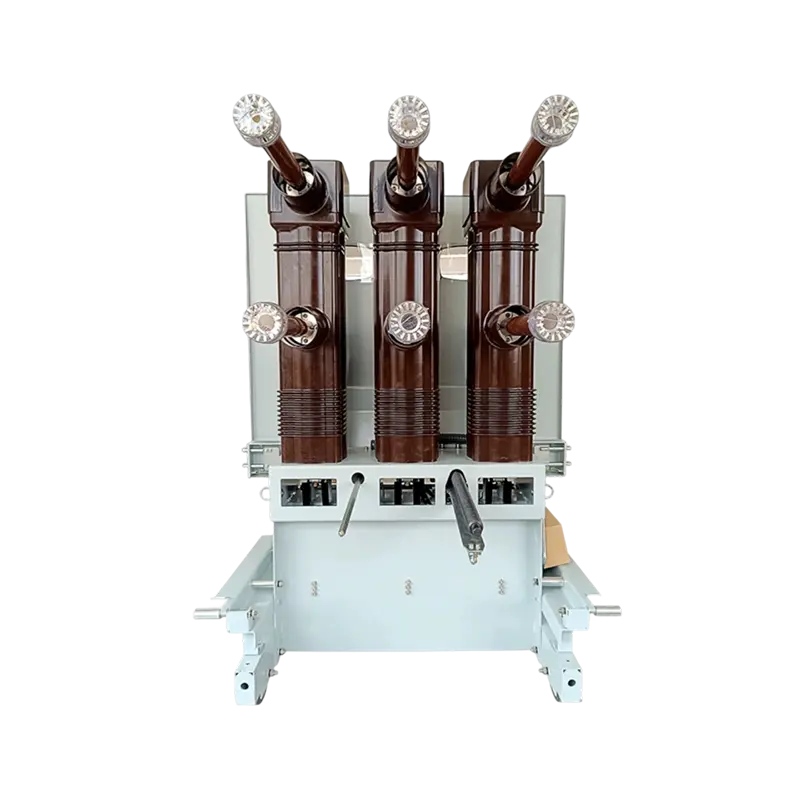

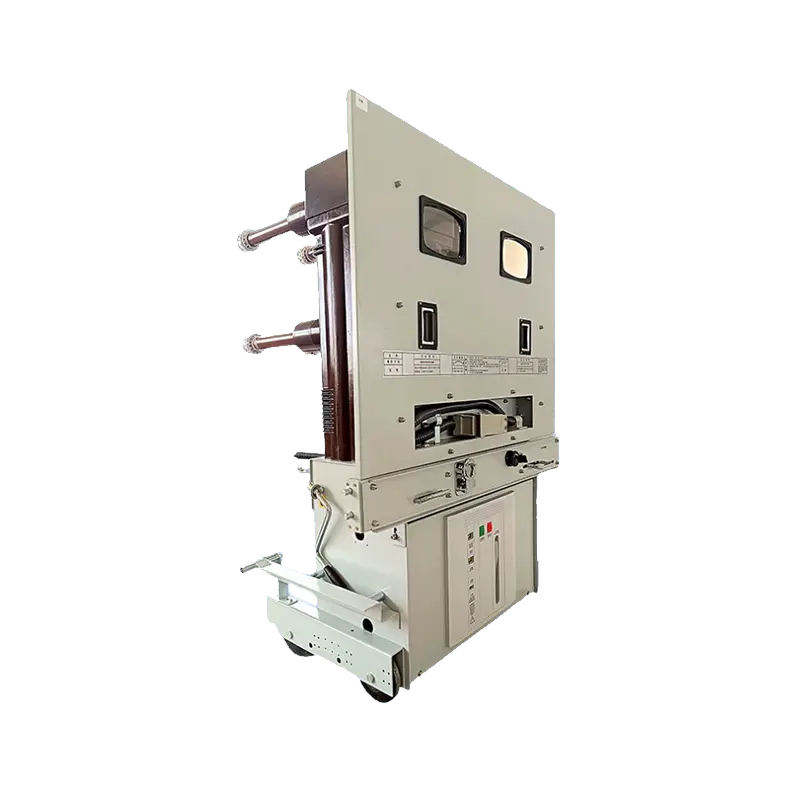

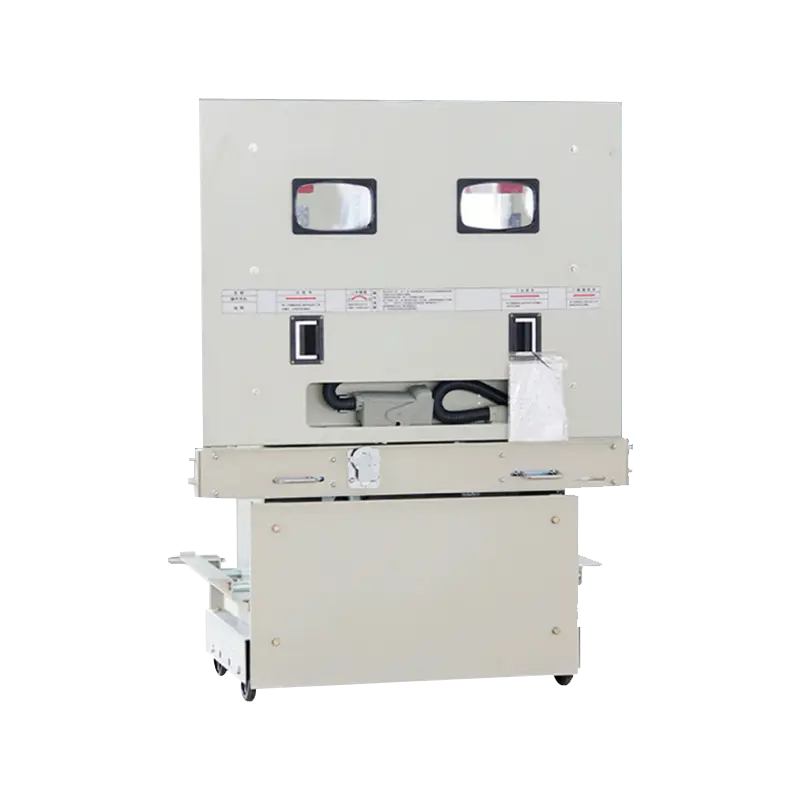

ZN85

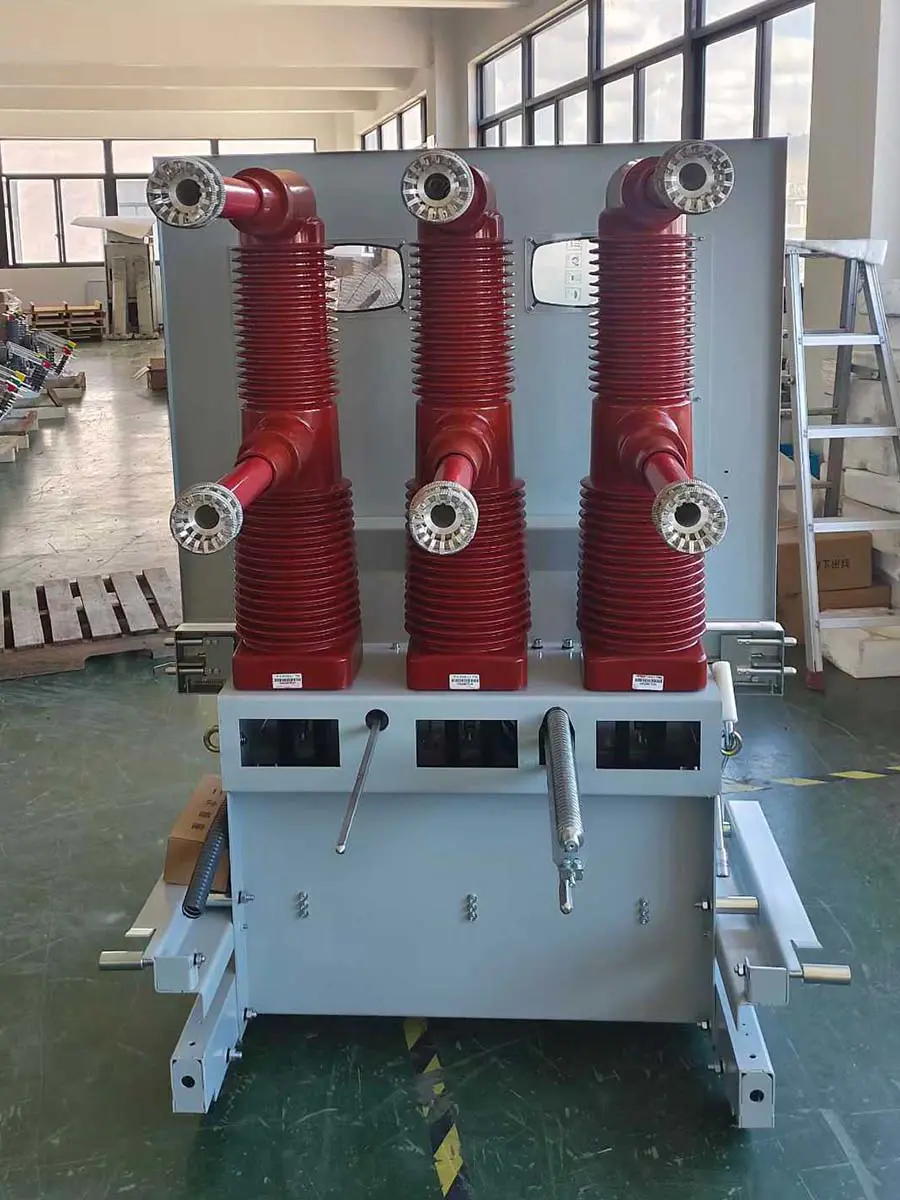

MTELEC ZN85 VCB

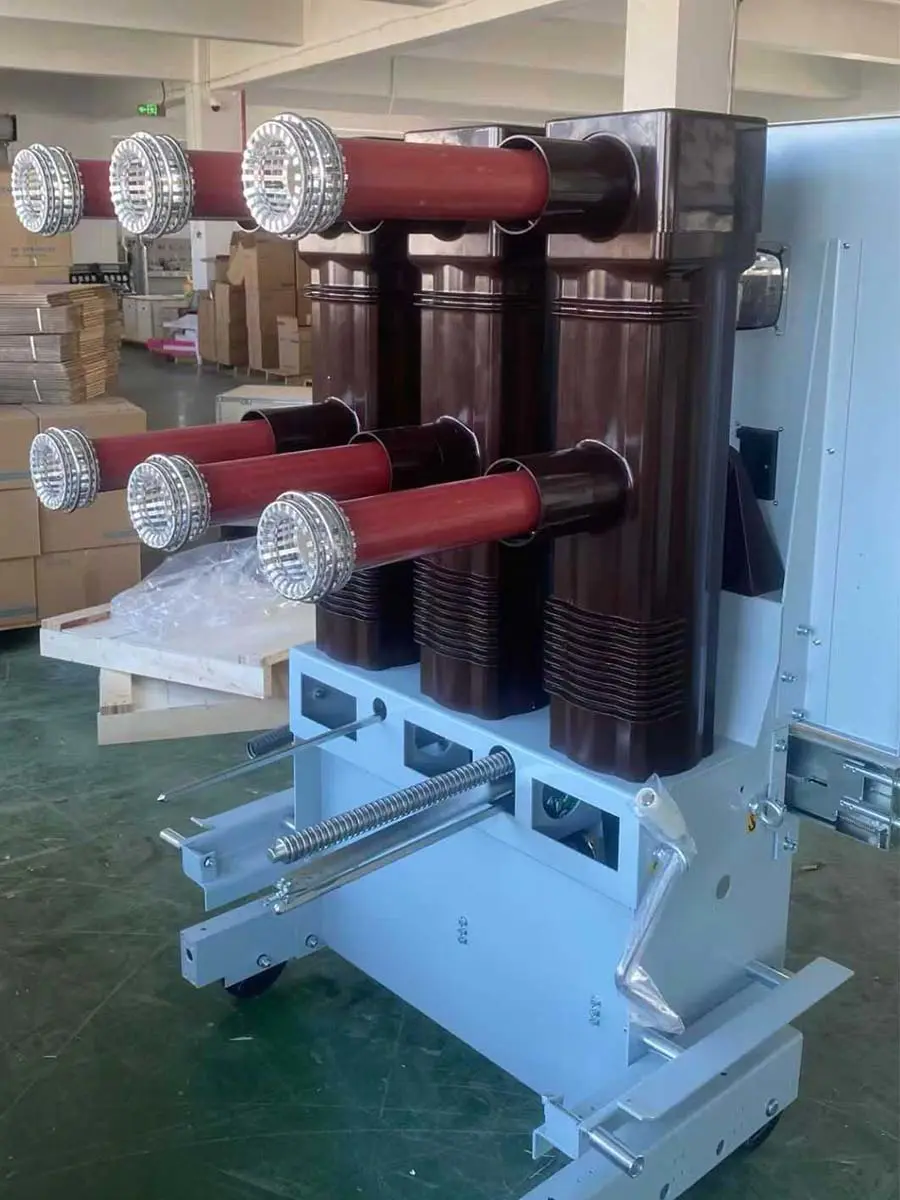

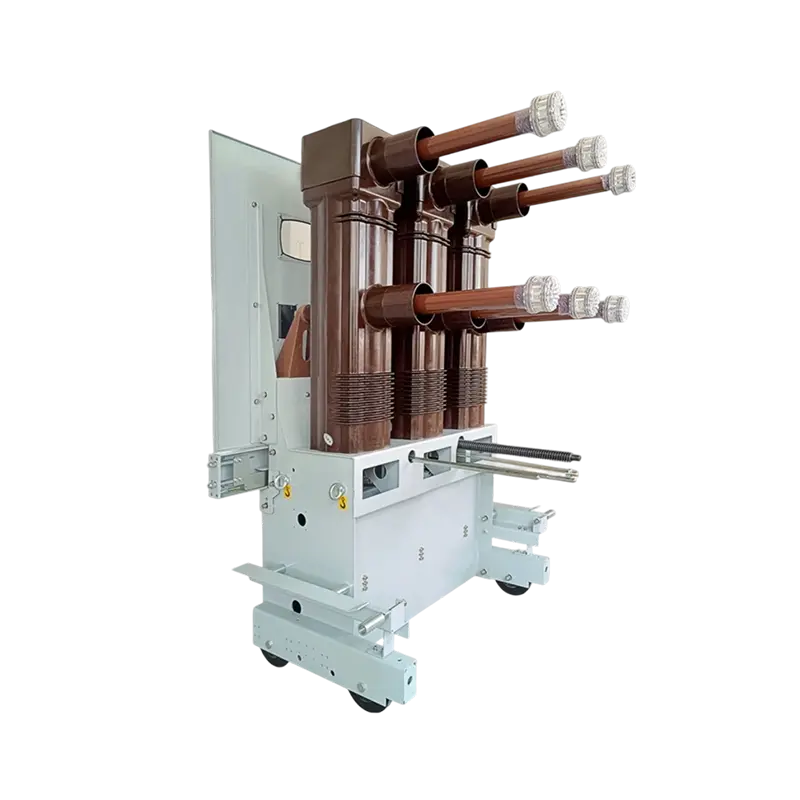

VCB Composition

Принцип работы: Защита распределительной сети: фидерные линии на опорах, электрификация сельской местности и автоматическое секционирование распределительных цепей.

Подстанции: отходящие линии, защита трансформаторов и выключатели шин.

Промышленные энергосистемы: основные входящие линии завода, защита крупных двигателей и цепи промышленных нагрузок.

Инфраструктурные проекты: возобновляемые источники энергии, электрификация железных дорог и горнодобывающие энергетические системы.

Особые сценарии: частое переключение нагрузки, управление конденсаторной батареей и безопасное прерывание зарядного тока кабеля.

Технология вакуумного прерывания: герметичные прерыватели обеспечивают высокую диэлектрическую прочность, гашение дуги и стабильную работу в течение длительного срока службы.

Механическое управление: Пружинный механизм допускает как ручное, так и дистанционное управление, обеспечивая быстрое размыкание контактов во время перегрузок или коротких замыканий.

Защита окружающей среды: корпус со степенью защиты IP54 из коррозионностойких материалов обеспечивает долговечность в экстремальных погодных условиях, включая высокую влажность, ветер и пыль.

Компактная и модульная конструкция. Упрощает установку, проверку и обслуживание при интеграции необходимого вспомогательного оборудования, такого как трансформаторы тока и защитные реле.

Высокая надежность с механическим ресурсом 10 000 операций.

Усовершенствованная технология вакуумного прерывателя для минимального обслуживания.

Компактная и устойчивая к коррозии конструкция, подходящая для использования на открытом воздухе.

Защита IP54 обеспечивает работу в суровых условиях.

Интегрированные возможности интеллектуального мониторинга и дистанционного управления.

Соответствие стандартам GB/T 11022 и IEC 62271.

Настраиваемые конфигурации для конкретных требований проекта

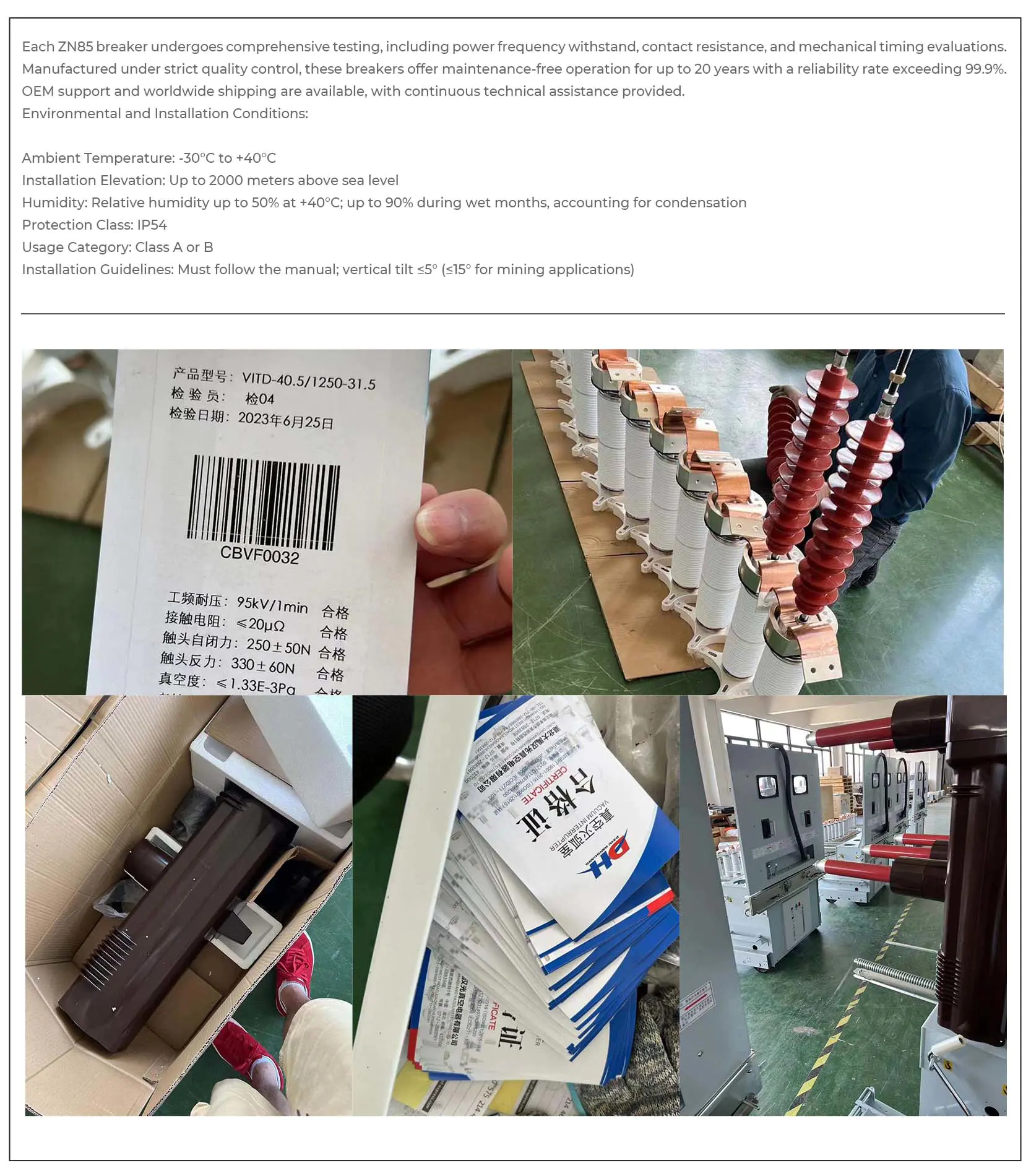

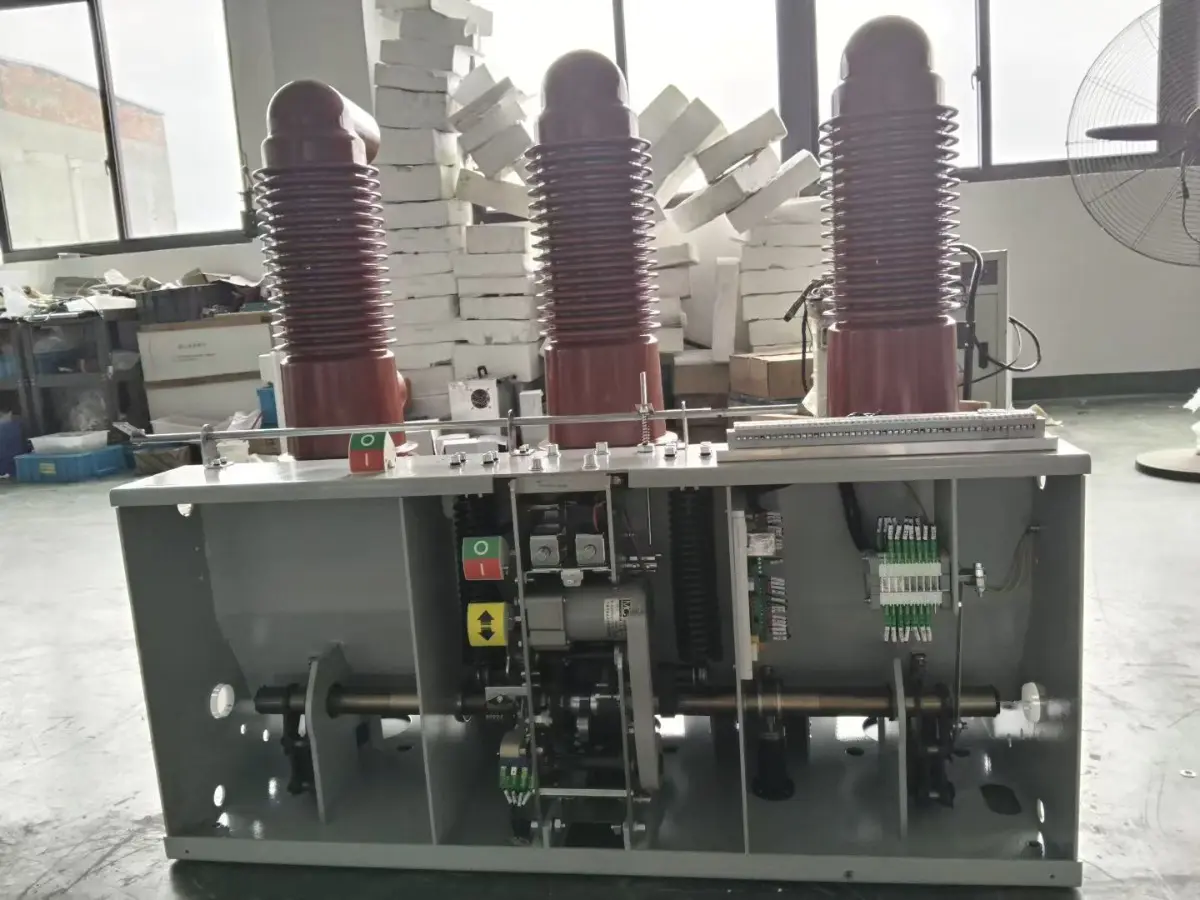

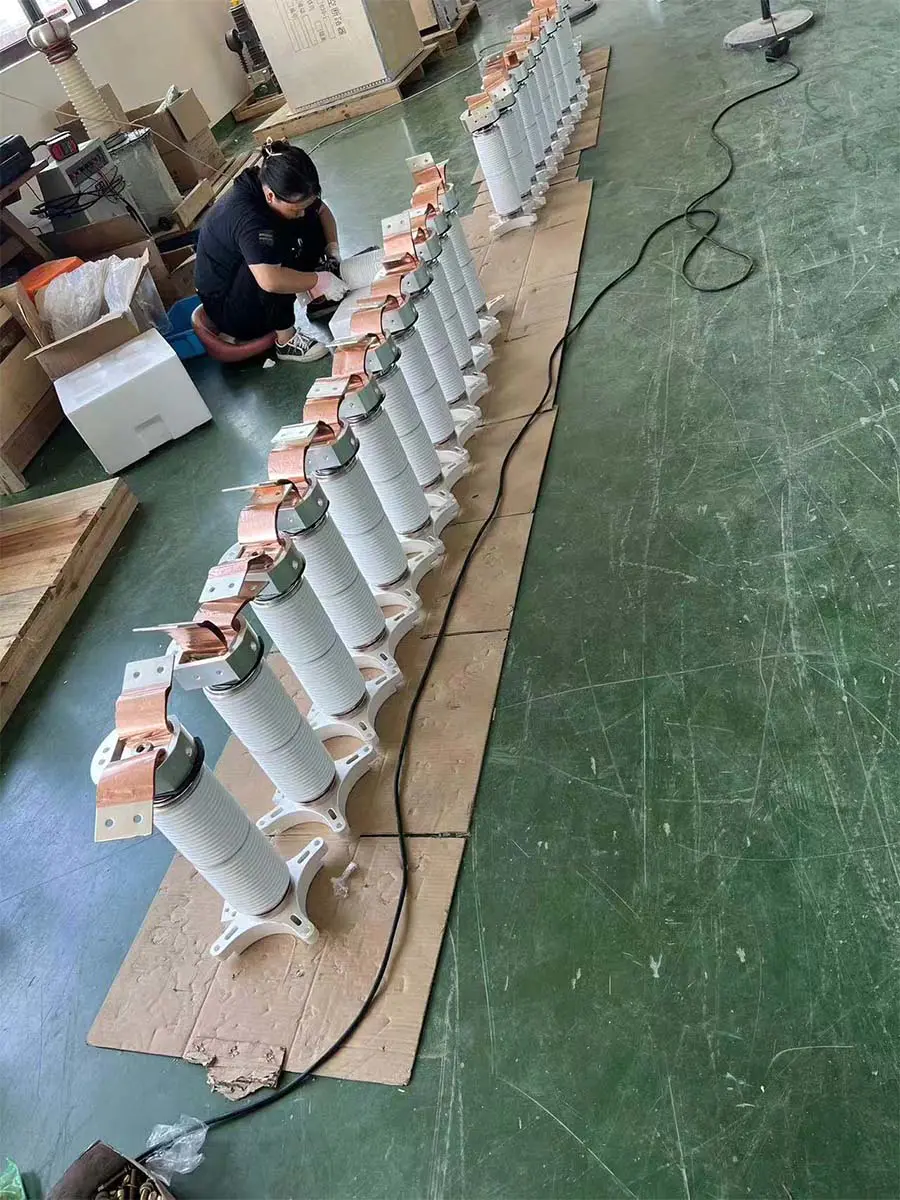

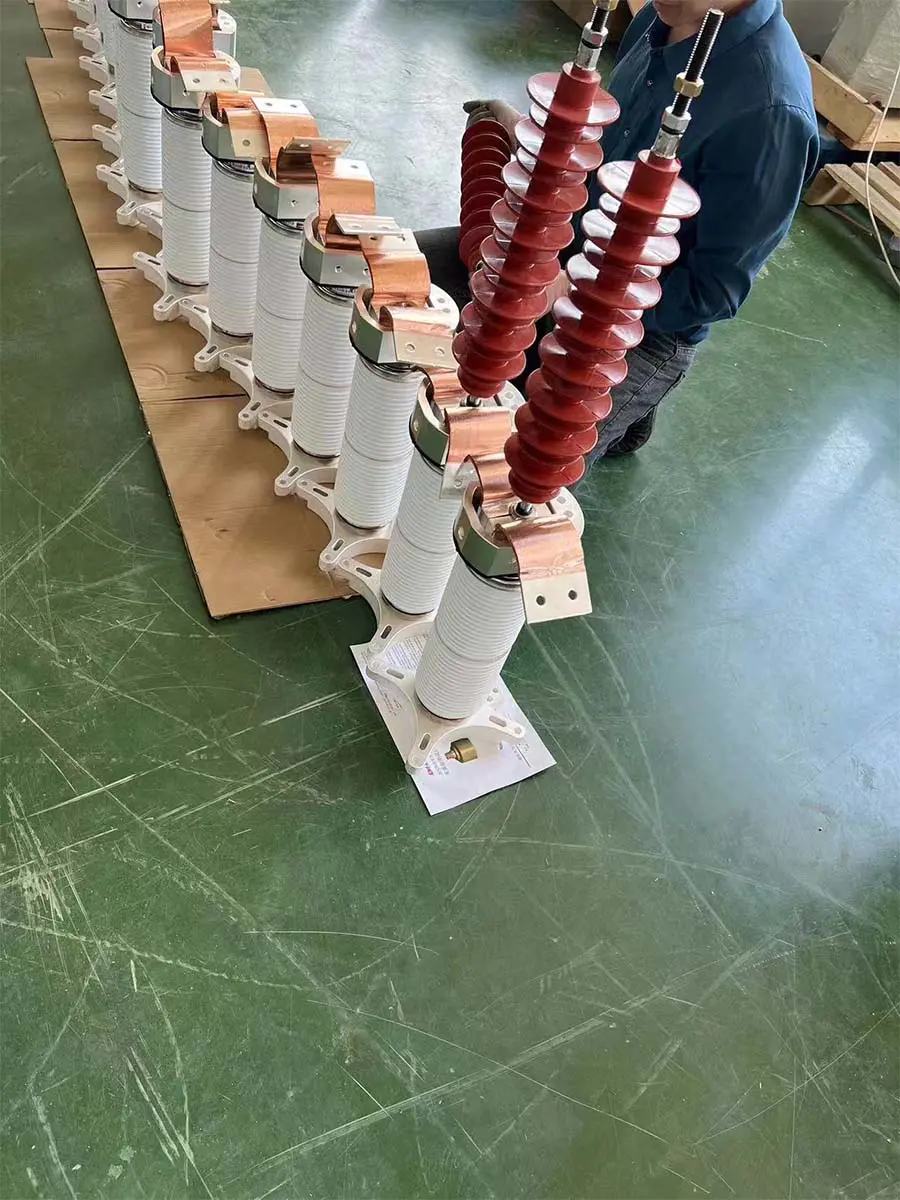

Running-in Test

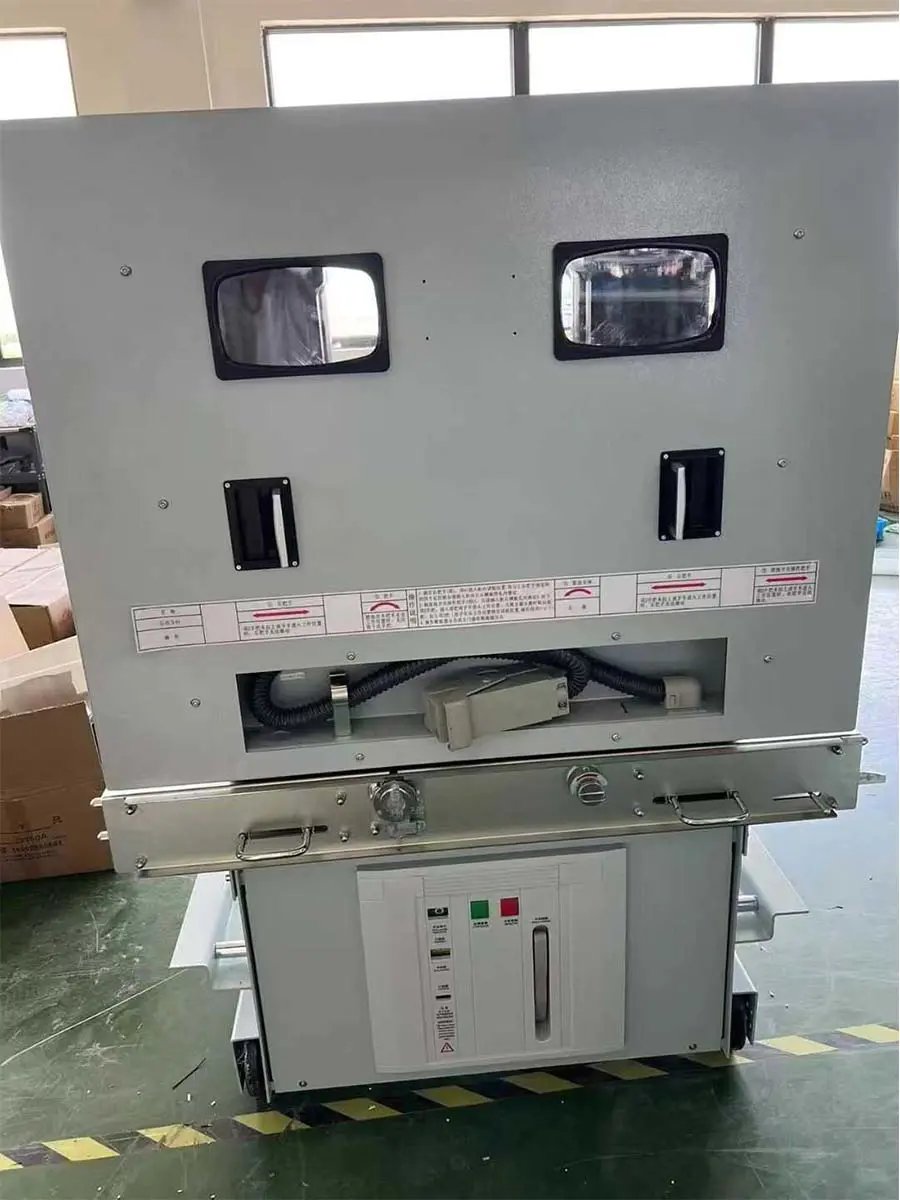

ZN85 Installing

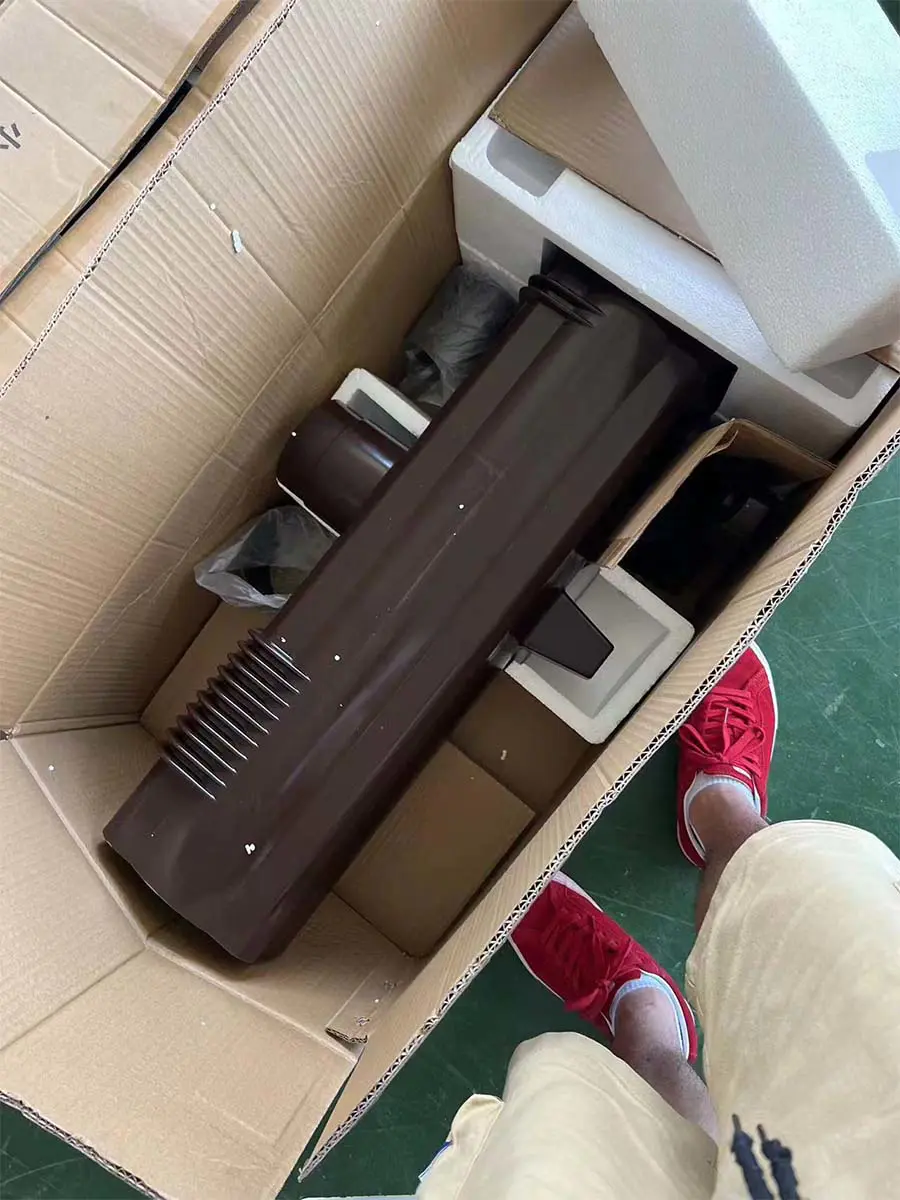

Для обеспечения безопасности транспортировки наша электротехническая продукция экспортируется в усиленных деревянных ящиках. Ящики проходят термическую обработку и имеют маркировку ISPM-15, что обеспечивает быстрое таможенное оформление. Конструкция приподнятого основания облегчает работу с вилочным погрузчиком, а внутреннее амортизирующее крепление гарантирует доставку продукции в целости и сохранности. Все внешние ящики имеют четкую маркировку и соответствуют международным стандартам логистики.

High and Low Voltage Switchgear (ACB, MCCB, VCB)
Box-Type Substation Featuring Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

Box-typesubstation ACB VCB MCCB
Power transmission successful
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Application Scenario Footage
35kV high-voltage switchgear, power transmission successful
10kV ring main unit, VCB
35kV gas-insulated switchgear, VCB
35kV gas-insulated switchgear, VCB
35kV gas-insulated switchgear, VCB

Категория параметра	Спецификация	Примечания
Номинальное напряжение	12 кВ	Стандарт для торговых сетей
Номинальный ток	400А, 630А, 1250А	Доступны общие рейтинги
Номинальный кратковременный выдерживаемый ток	16 кА, 20 кА, 25 кА
Номинальный ток отключения короткого замыкания	16 кА, 20 кА, 25 кА
Номинальный пиковый выдерживаемый ток	40 кА, 50 кА, 63 кА
Номинальный уровень изоляции	Частота сети: 42 кВ / Импульс молнии: 75 кВ	(1 мин)
Механическая жизнь	10 000 операций	Минимум
Электрическая жизнь	10 000 операций (at rated current)
Прерыватель Средний	Вакуум	Запечатан в керамическую бутылку.
Рабочий механизм	Пружинный / Электромагнитный
Управляющее напряжение	Переменный/постоянный ток 110 В, 220 В	Общие варианты
Габаритные размеры (прибл.)	900 x 800 x 1200 мм (В x Ш x Г)	Зависит от конфигурации
Способ установки	Монтаж на столбе/на земле	Наружное использование
Температура окружающей среды	от -30°C до 40°C
