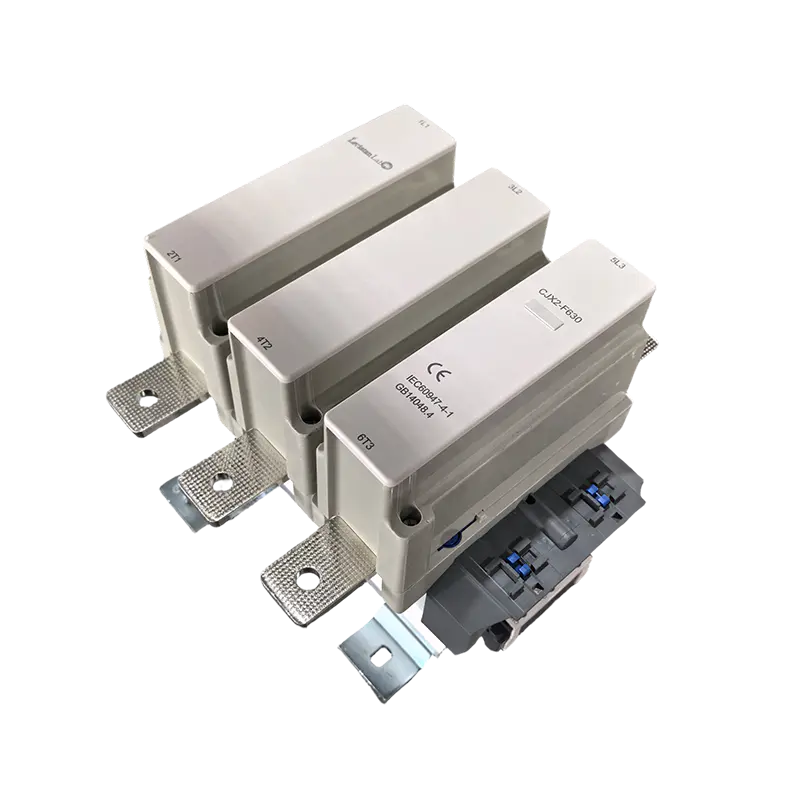

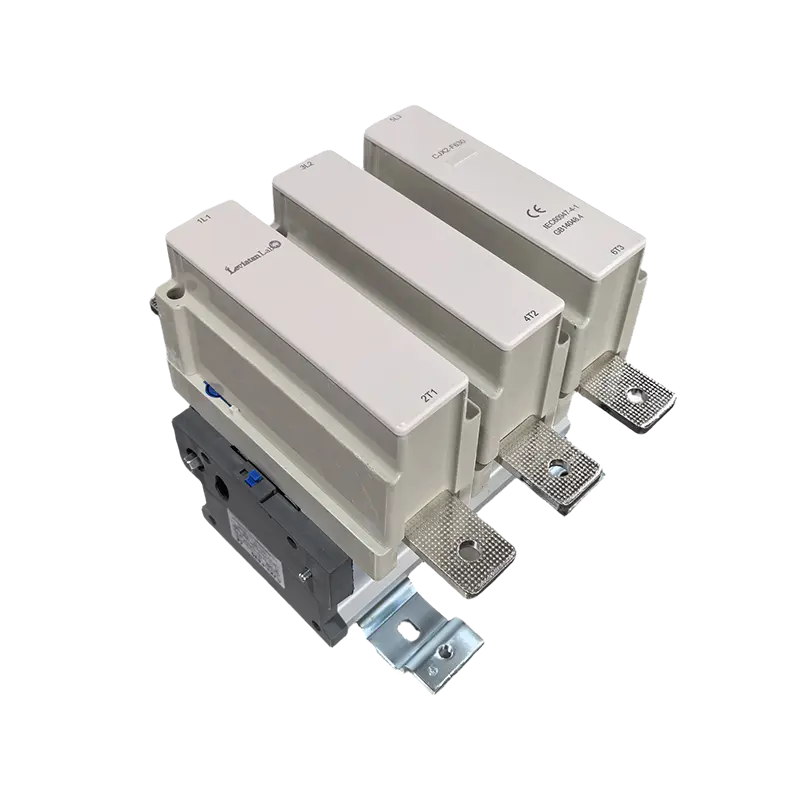

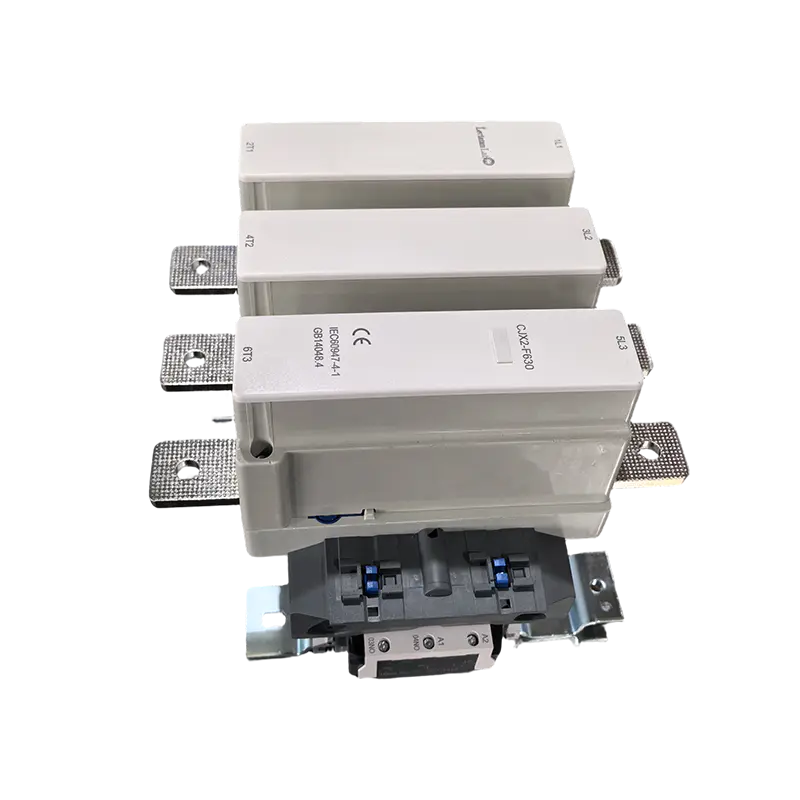

Name: Магнитный контактор переменного тока 630A, 220 В – переключатель управления двигателем на DIN-рейке
Rating: 5 (99 reviews)

Магнитный контактор переменного тока 630A, 220 В – переключатель управления двигателем на DIN-рейке

Описание:

Магнитные контакторы переменного тока MINGTUO серии LC1 обеспечивают надежное переключение и точное управление в различных электрических системах. Созданные с использованием усовершенствованной электромагнитной конструкции и высококачественных контактных материалов, они обеспечивают длительный срок службы и стабильную работу в сложных промышленных условиях. Их компактная конструкция, совместимая с DIN-рейкой, обеспечивает простую установку, сохраняя при этом место на панели управления.

Приложения:

Системы управления двигателем

Операции запуска/остановки трехфазного двигателя

Схемы реверса двигателя

Управление двигателем насоса и компрессора

Управление конвейерами и промышленными станками

Системы отопления, вентиляции и кондиционирования

Включение компрессора кондиционера

Регулирование мощности системы отопления

Управление вентилятором вентиляции

Управление холодильной системой и вентиляционной установкой

Промышленная автоматизация

Распределение мощности производственной линии

Интеграция автоматизации станков

Координация системы управления технологическими процессами

Управление электропитанием роботов и сборочных линий

Сети распределения электроэнергии

Управление коммерческим и промышленным освещением

Регулирование нагрузки трансформатора

Управление батареями конденсаторов и коррекция коэффициента мощности

Работа с распределительными устройствами и панелями

Специальные приложения

Системы управления кранами и подъемниками

Управление питанием лифтов и эскалаторов

Эксплуатация сварочного оборудования

Распределение электроэнергии в дата-центре

Интеграция системы возобновляемых источников энергии

AC Contactor.mp4

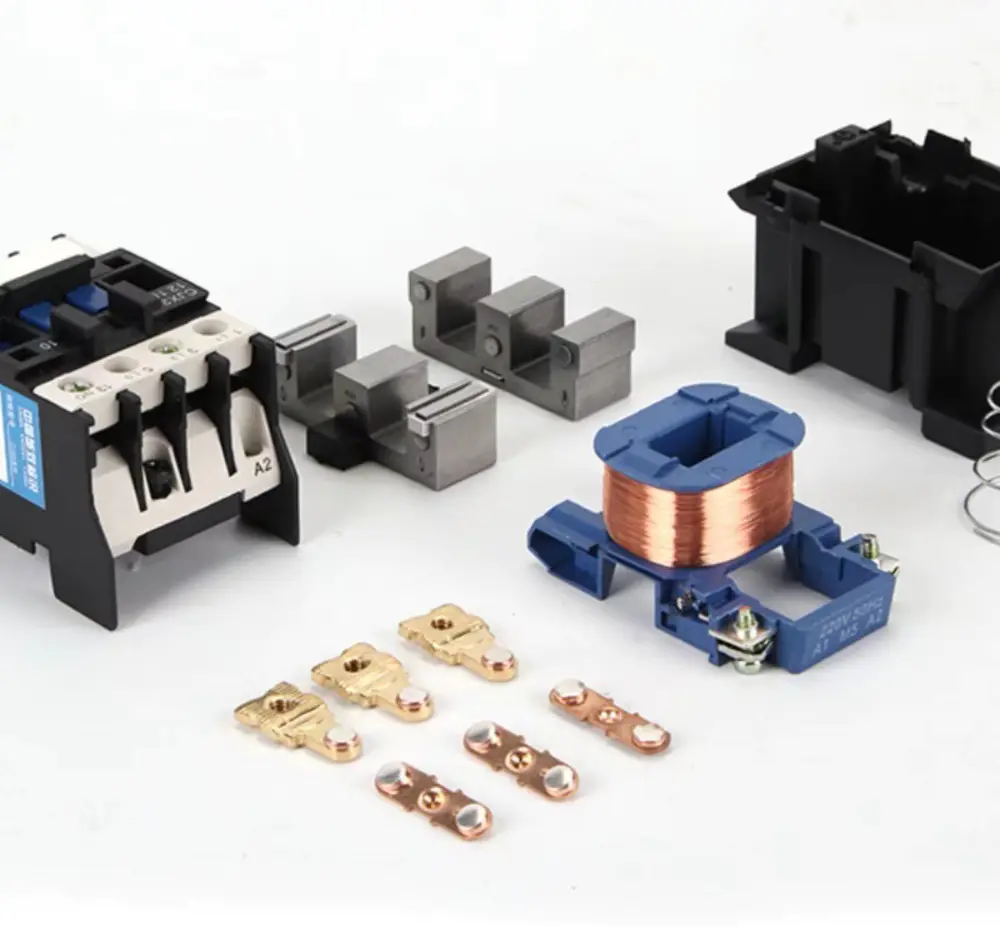

Когда на контактор переменного тока подается питание, внутренняя катушка генерирует магнитное поле, заставляя движущийся железный сердечник и неподвижный железный сердечник притягиваться друг к другу, заставляя контактную систему контактировать с неподвижным контактом и проводя цепь. После того, как катушка теряет мощность, сила всасывания исчезает, и пружина сброса подталкивает движущийся железный сердечник вверх, вызывая размыкание контактов и разрыв цепи.

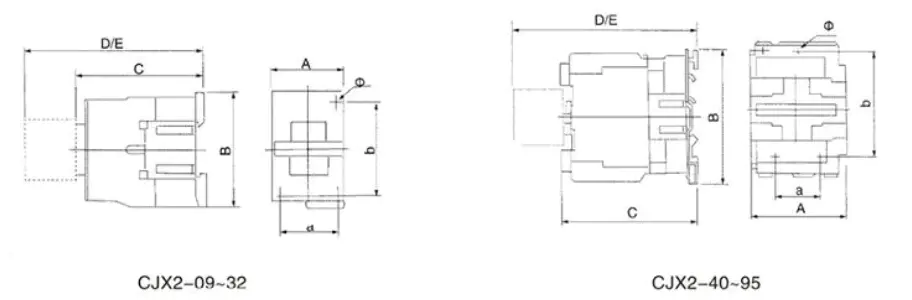

Используется для контакторов D09~95.
МОДЕЛЬ	A	B	C	D	E	a	b	Ф
Д09~12	47	76	82	11	133	34/35	50/60	4.5
Д18	47	76	87	118	138	34/35	50/60	4.5
Д25	57	86	95	126	146	40	48	4.5
Д32	57	86	100	131	151	40	48	4.5
Д40~65	77	129	116	145	165	40	100/110	6.5
Д80~95	87	129	127	175	195	40	100/110	6.5

Тип модели		9	12	18	25	32	40	50	65	80	95
Номинальный рабочий ток (А)	AC3	9	12	18	25	32	40	50	65	80	95
Номинальный рабочий ток (А)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Трехфазный двигатель AC－3 уровень (кВт)	220/230В	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400В	4	5.5	7.5	11	15	18.5	22	30	37	45
	415В	4	5.5	9	11	15	22	25	37	-	-
	500В	5.5	7.5	10	15	18.5	22	30	37	-	-
	660/690В	5.5	7.5	10	15	18.5	30	33	37	45	45
Номинальный ток нагрева Ith (А)		20	20	30	32	40	50	60	80	125	125
Электрический срок службы (10000 циклов)	AC3	100	100	100	100	80	80	60	60	60	60
Электрический срок службы (10000 циклов)	AC4	20	20	20	20	20	15	15	15	10	10
Механический срок службы (10000 циклов)		1000	1000	1000	1000	800	800	800	800	600	600
Контактная модель		3П НЕТ					3P НЗ НЕТ

Модель	Номинальный ток (А)	Главный контакт	Вспомогательный контакт	Мощность однофазной нагрузки (кВт)	Мощность трехфазной нагрузки (кВт)
CJX2-0910	9А	3НО	1НО	1,8 кВт	3,5 кВт
CJX2-0901	9А	3НО	1НК	1,8 кВт	3,5 кВт
CJX2-1210	12А	3НО	1НО	2,5 кВт	5кВт
CJX2-1201	12А	3НО	1НК	2,5 кВт	5кВт
CJX2-1810	18А	3НО	1НО	3,5 кВт	7,5 кВт
CJX2-1801	18А	3НО	1НК	3,5 кВт	7,5 кВт

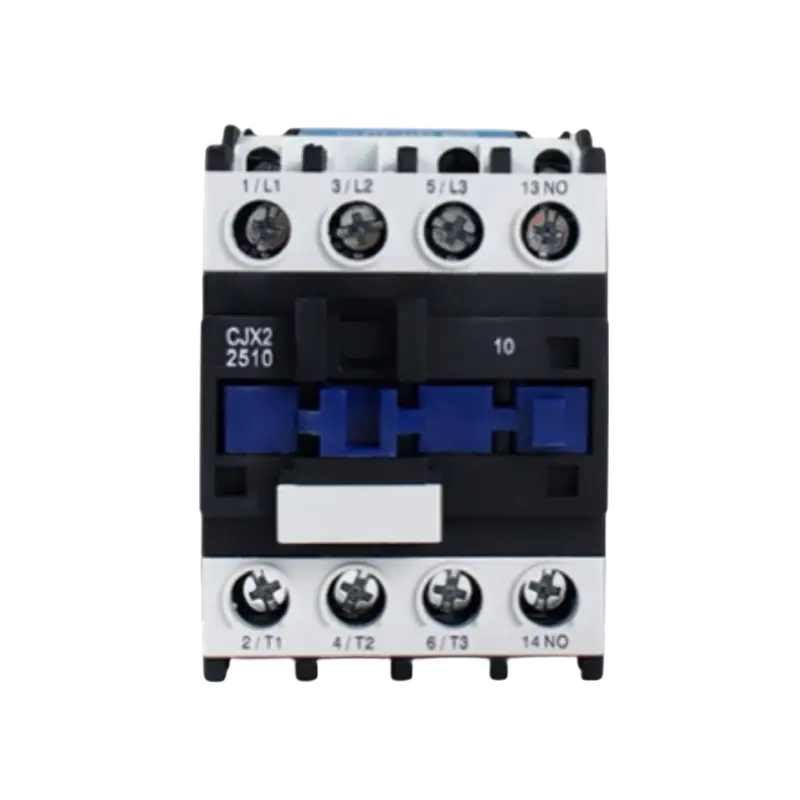

CJX2-2510	25А	3НО	1НО	5кВт	8,5 кВт
CJX2-2501	25А	3НО	1НК	5кВт	8,5 кВт
CJX2-3210	32А	3НО	1НО	6кВт	12кВт
CJX2-3201	32А	3НО	1НК	6кВт	12кВт
CJX2-4011	40А	3НО	1НО 1NC	8кВт	18,5 кВт
CJX2-5011	50А	3НО	1НО 1NC	10кВт	24КВт
CJX2-6511	65А	3НО	1НО 1NC	12,5 кВт	28КВт
CJX2-8011	80А	3НО	1НО 1NC	15,5 кВт	37КВт
CJX2-9511	95А	3НО	1НО 1NC	18,5 кВт	44КВт
