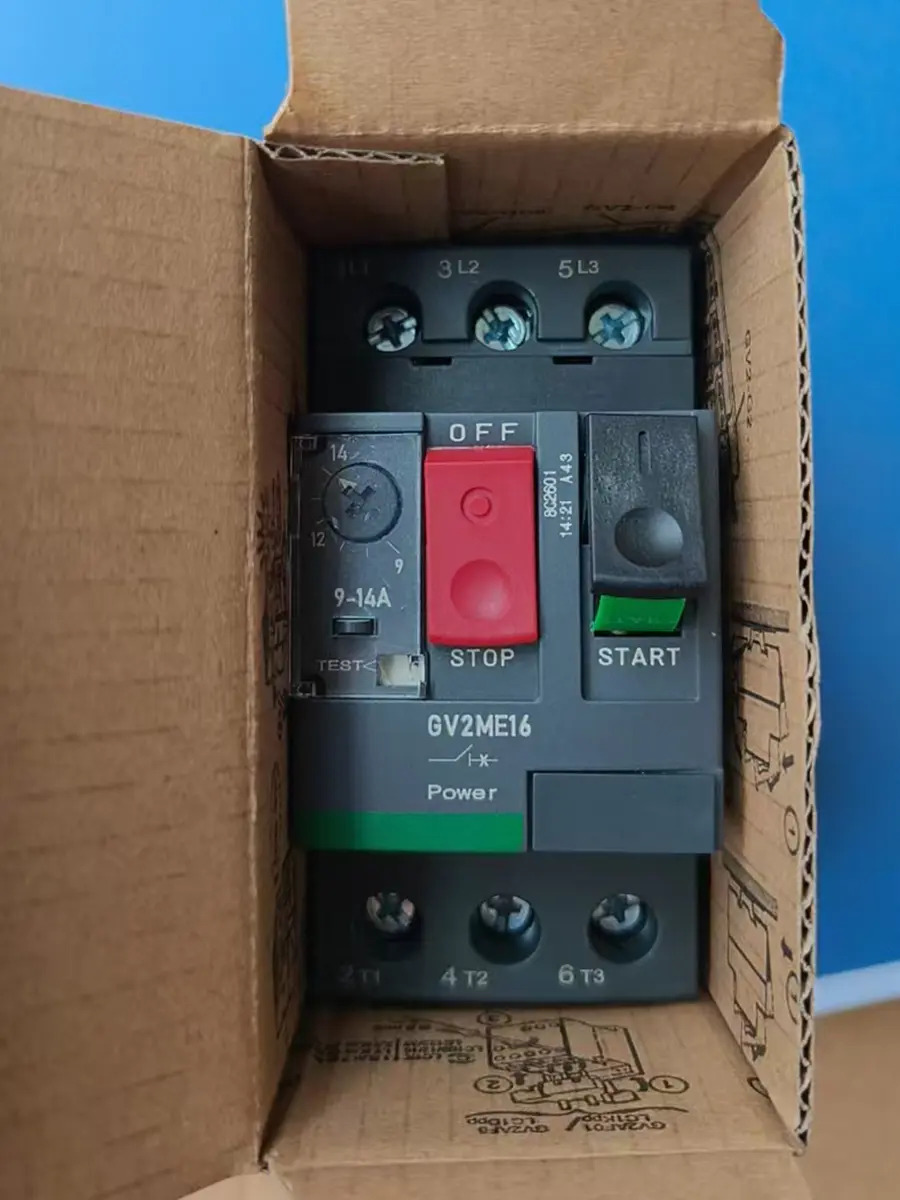

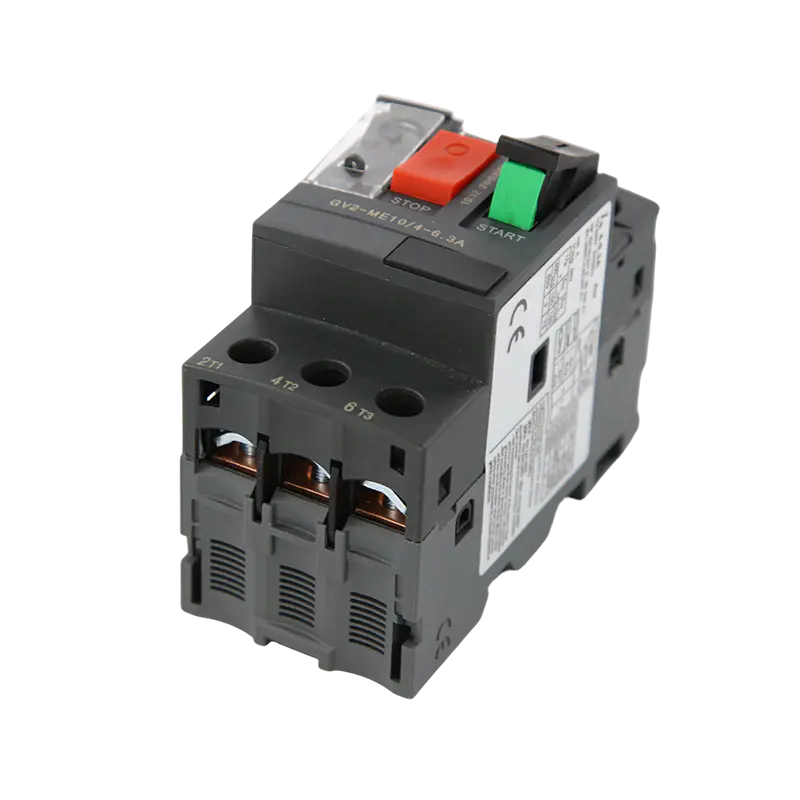

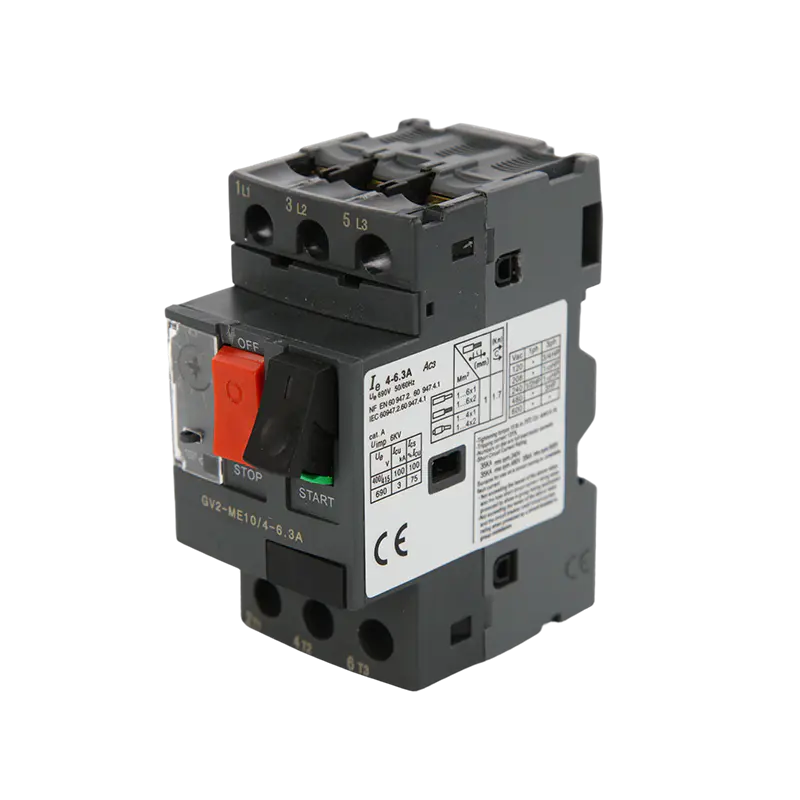

Name: Комбинированная защита двигателя MT-GV2: автоматический выключатель и реле тепловой перегрузки для двигателей 0,1–32 А.
Rating: 5 (99 reviews)

Оптовая торговля Комбинированная защита двигателя MT-GV2: автоматический выключатель и реле тепловой перегрузки для двигателей 0,1–32 А.

Комбинированная защита двигателя MT-GV2: автоматический выключатель и реле тепловой перегрузки для двигателей 0,1–32 А.

Описание:

Комбинированная система защиты двигателя MT-GV2 объединяет высокопроизводительный автоматический выключатель в литом корпусе (MCCB) с устройством защиты двигателя серии GV2, образуя комплексное решение для защиты низковольтных цепей двигателя. Эта комбинация защищает двигатели от коротких замыканий, перегрузок и потери фазы, обеспечивая при этом бесперебойную работу в промышленных условиях.

Эта система, изготовленная из прочных термореактивных материалов и рассчитанная на компактную установку, идеально подходит для центров управления двигателями, машинных панелей и установок промышленной автоматизации. Он обеспечивает точную защиту двигателей с током от 0,1 А до 32 А, отличается простотой установки и интуитивно понятным управлением для обслуживающего персонала.

Приложения:

Комбинированный двигатель MT-GV2 широко используется в промышленном и коммерческом секторах для обеспечения непрерывной и надежной работы двигателя. Типичные случаи использования включают в себя:

Насосы, компрессоры и вентиляторы

Конвейеры и погрузочно-разгрузочное оборудование

Станки и технологические линии

Сельскохозяйственная и пищевая техника

Системы с приводом от возобновляемых источников энергии

GV3 Auxiliary Side Loading

Принцип работы:

Автоматический выключатель двигателя имеет функцию защиты от перегрузки и короткого замыкания. Перегрузка достигается за счет нагрева и изгиба биметаллической полосы, срабатывания верхнего механизма отключения и реализации защиты линии. По сравнению с термомагнитными выключателями в литом корпусе он имеет более высокую точность, меньший ток и более точную защиту. Практичная защита двигателя. Защита от короткого замыкания достигается за счет создания магнитной силы Лоренца через катушку, а железный сердечник приводится в движение магнитной силой, вызывая срабатывание механизма отключения, который размыкает автоматический выключатель, разъединяет цепь и защищает двигатель. Обычно он используется для защиты от сильного тока во время запуска двигателя.

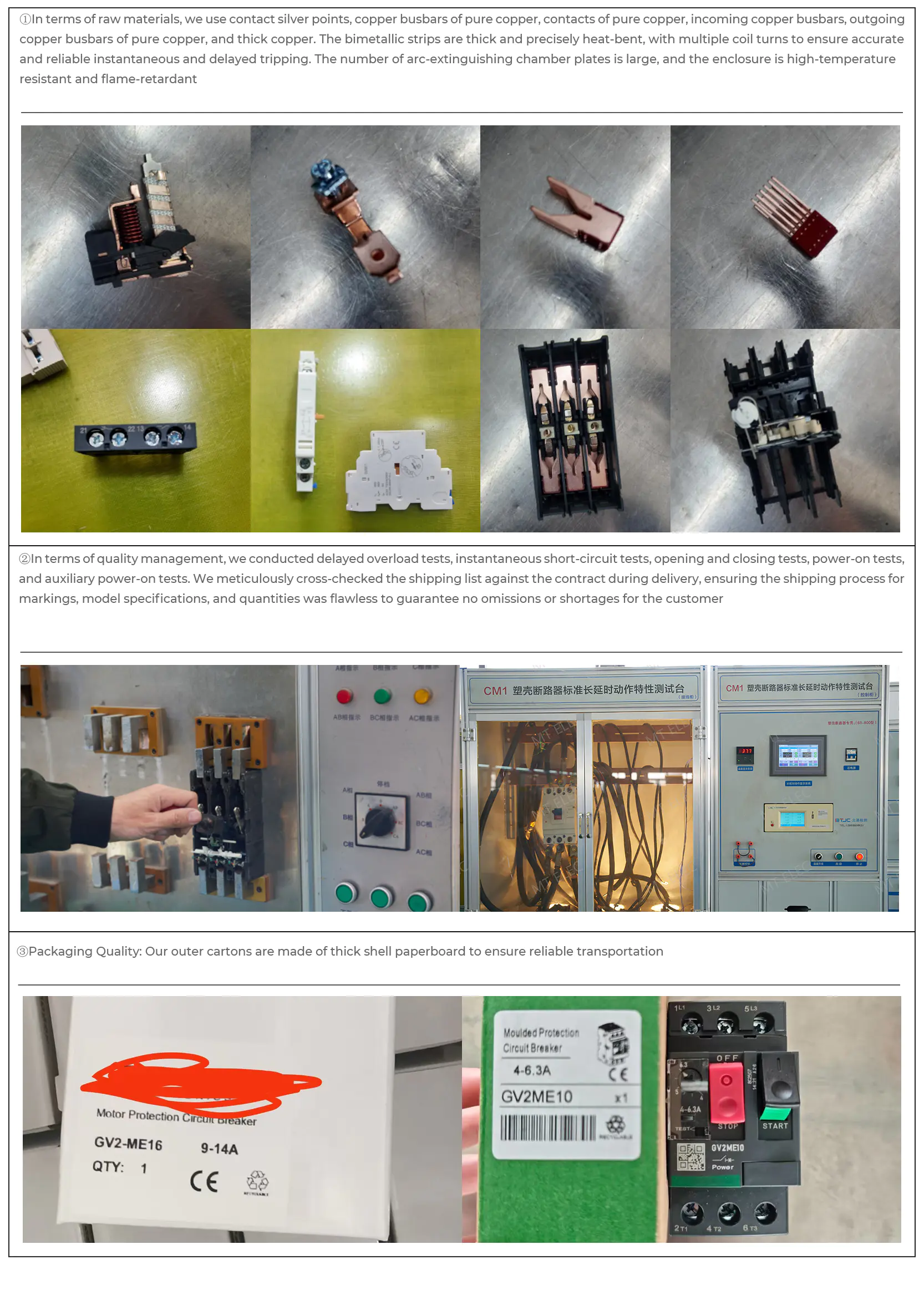

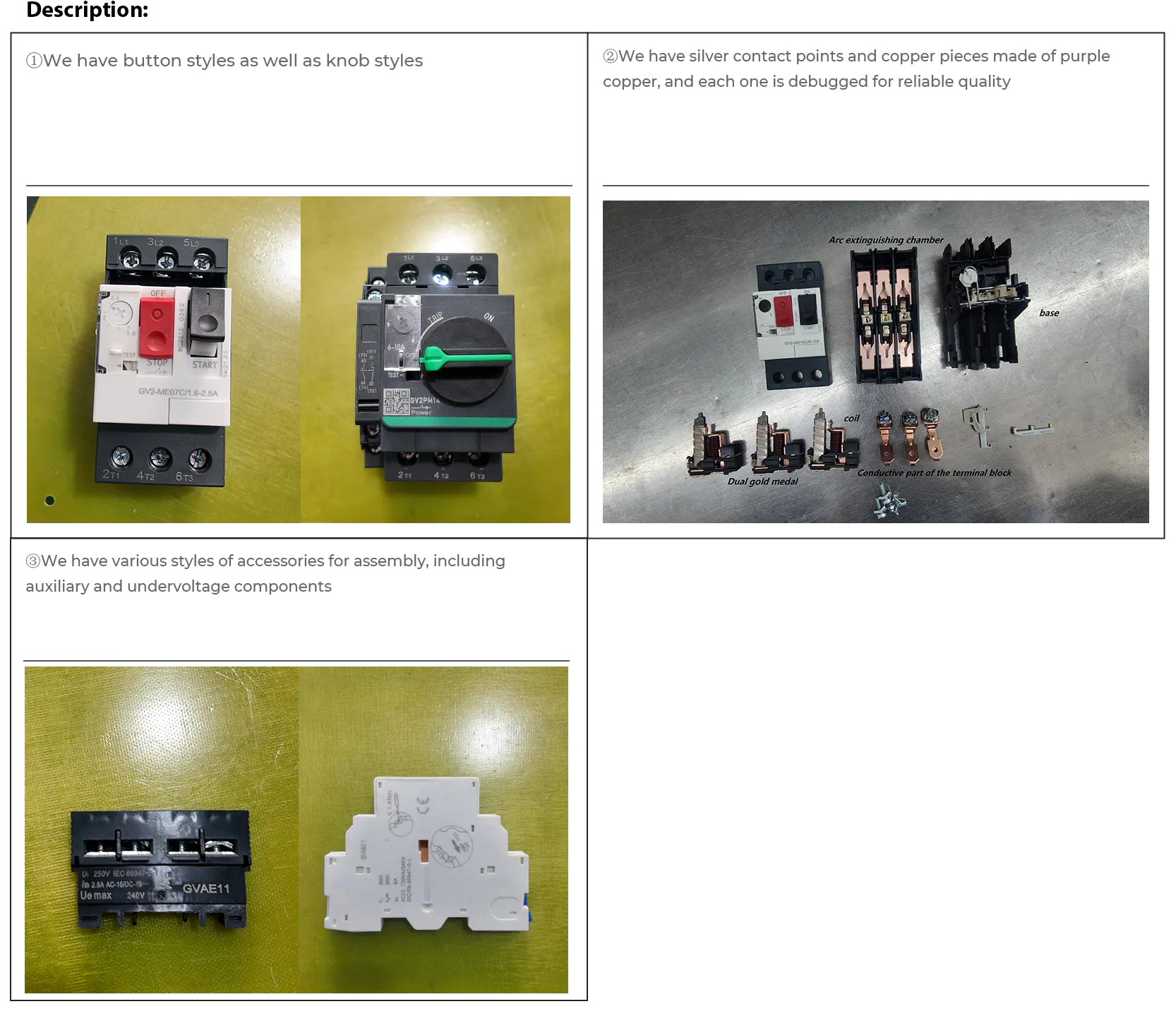

Аксессуары для продуктов

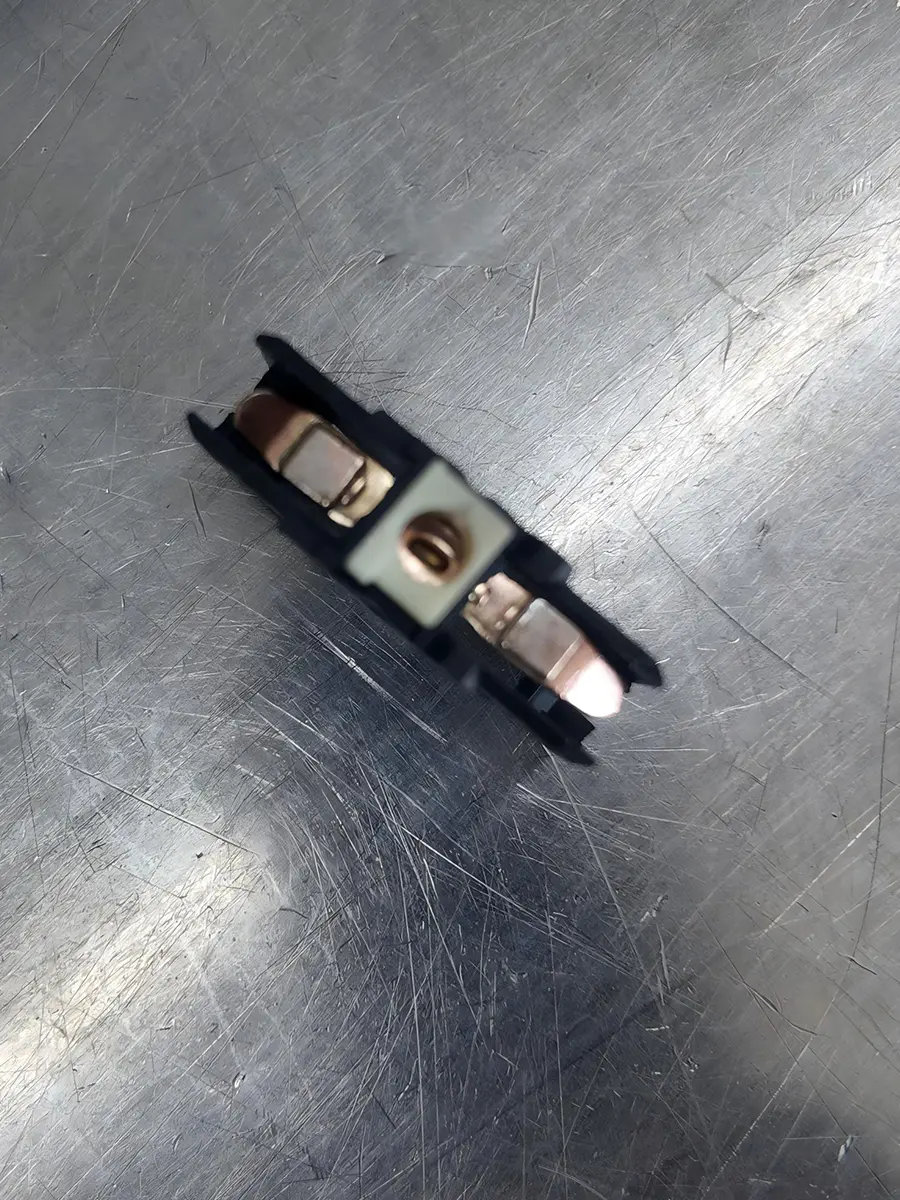

Movingcontact

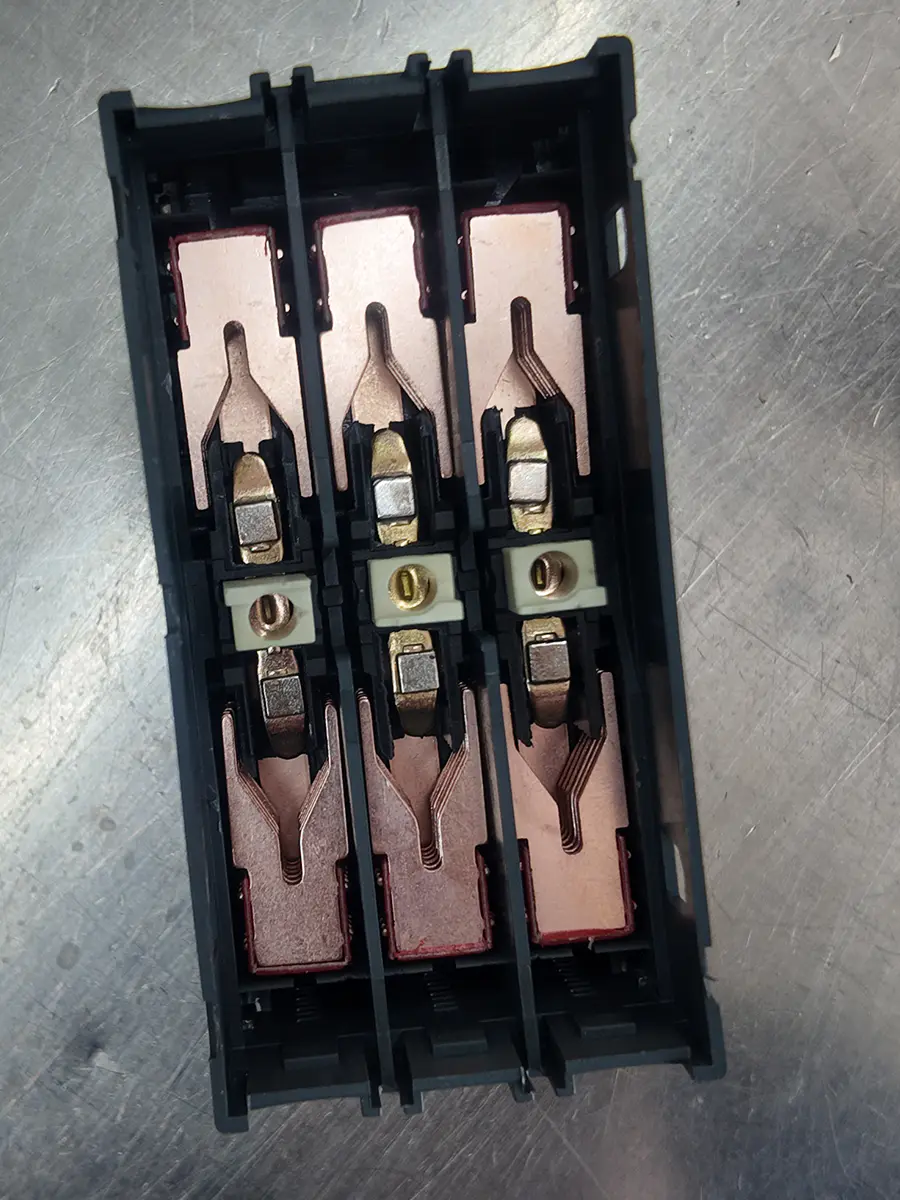

arcextinguishingchamber

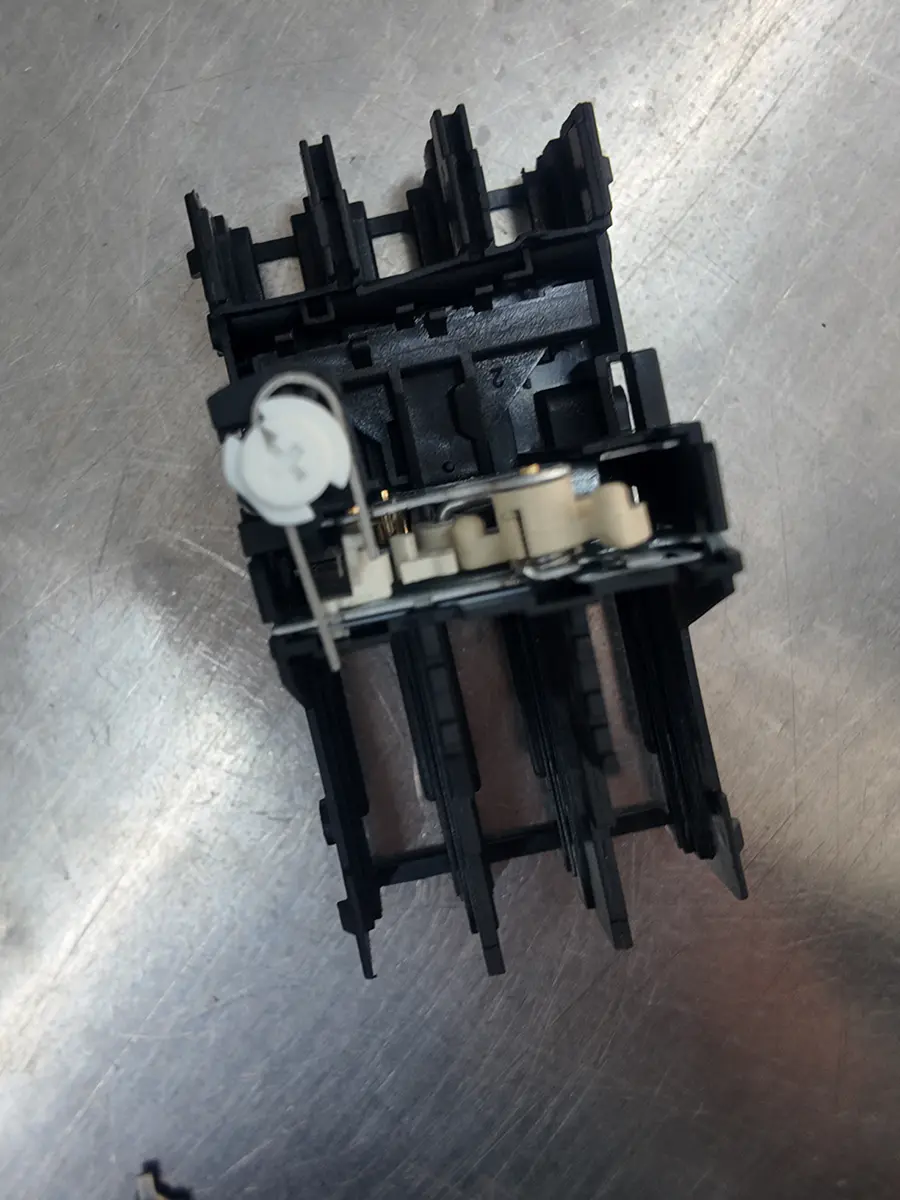

base

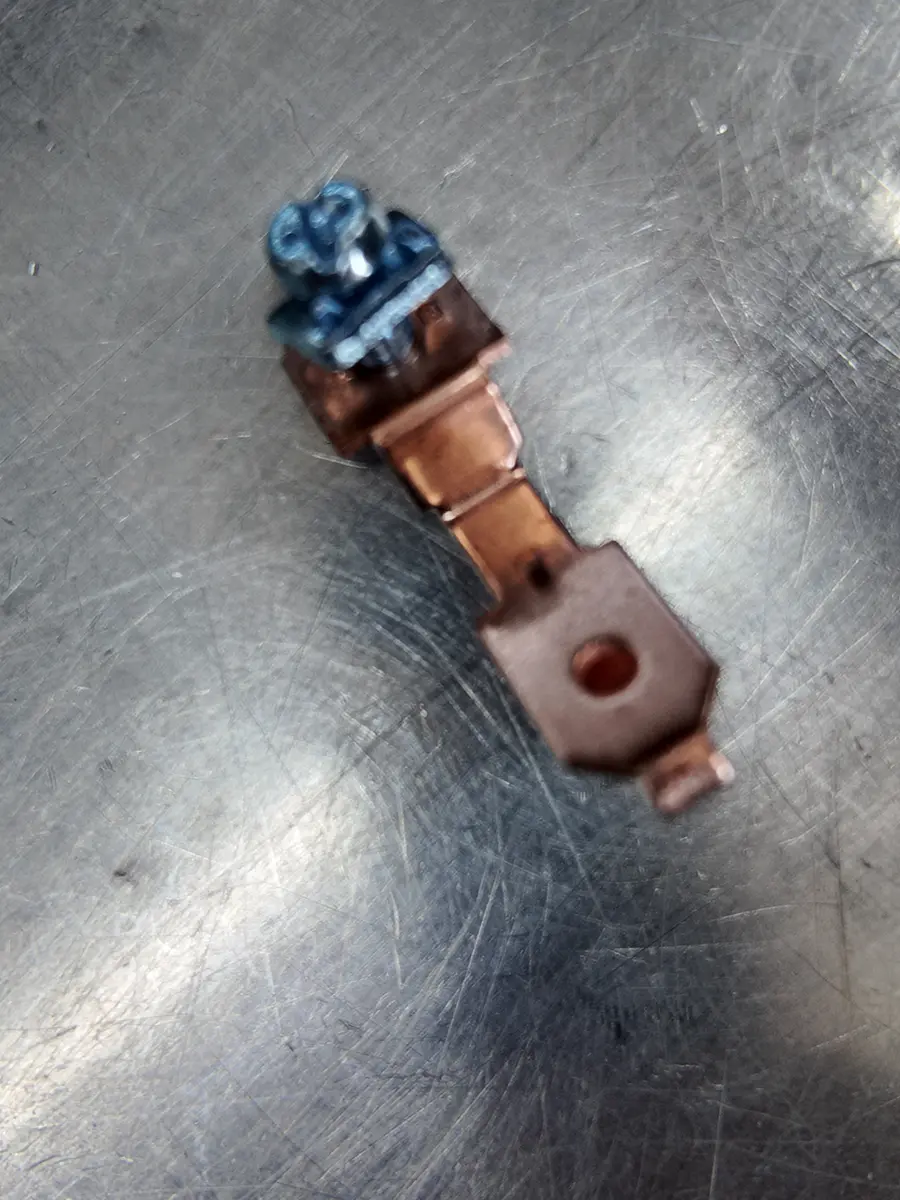

conductivpartoftheterminalblock

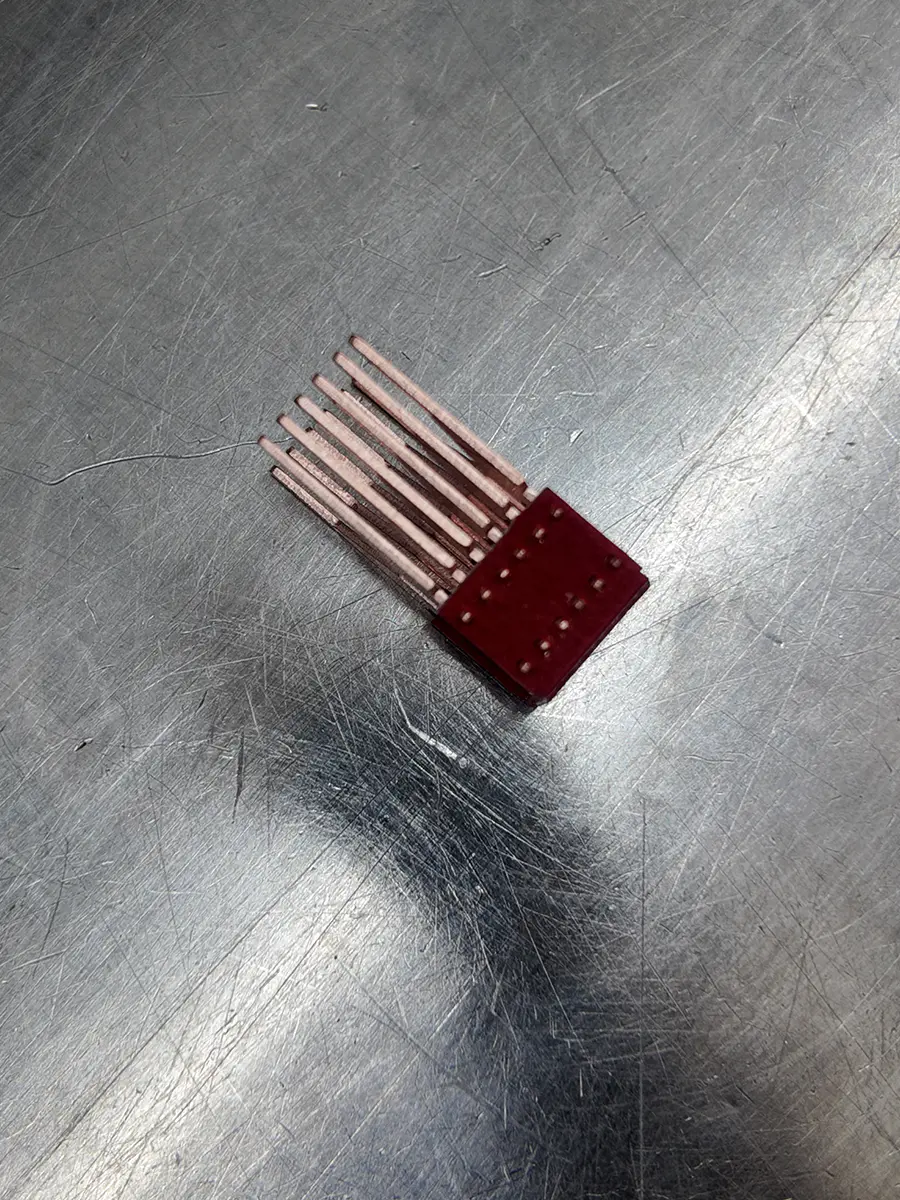

DJI_20260111145146_0084_D

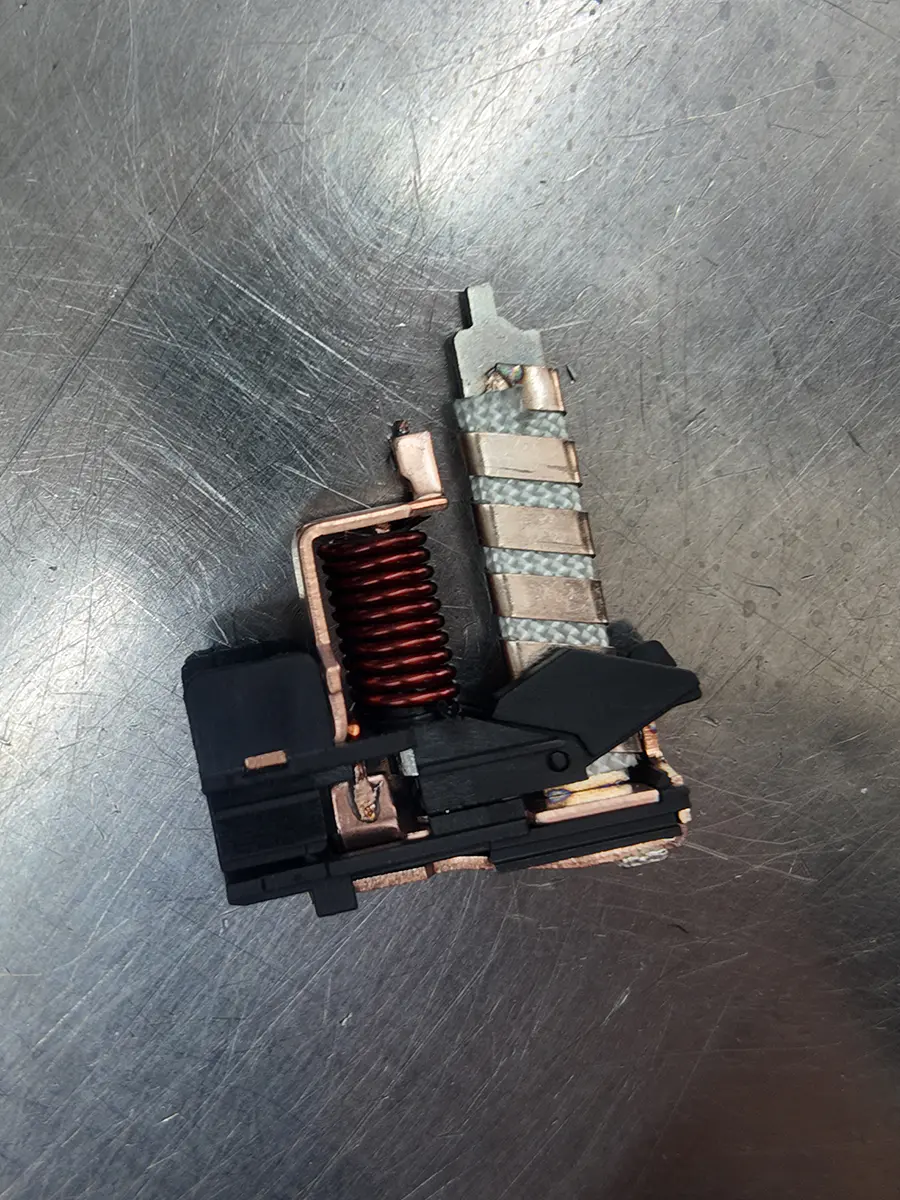

Dualgoldmedalcoil

Delay Testing

DSC01043 MCCB, Temperature rise test
MCCB Instantaneous Test
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Assemble
MCCB Assemble
MCCB Temperature Rise Test Bench

Для обеспечения безопасности транспортировки наша электротехническая продукция экспортируется в усиленных деревянных ящиках. Ящики проходят термическую обработку и имеют маркировку ISPM-15, что обеспечивает быстрое таможенное оформление. Поднятая конструкция основания облегчает работу с вилочным погрузчиком, а внутреннее амортизирующее крепление гарантирует доставку продукции в целости и сохранности. Все внешние ящики имеют четкую маркировку и соответствуют международным стандартам логистики.

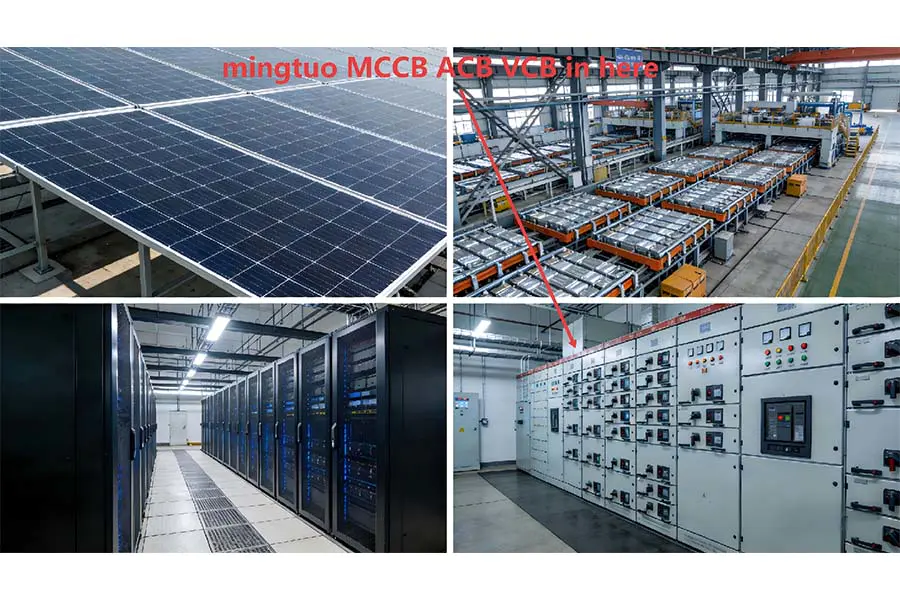

High and Low Voltage Switchgear (ACB, MCCB, VCB)
Box-Type Substation Featuring Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstationUtilisingourVCB
HighandLowVoltageSwitchgearACBMCCBVCB

Модель продукта	Текущий диапазон	Трехфазный двигатель
GV2-ME01C	0,1–0,16 А	-
GV2-ME02C	0,16–0,25 А	-
GV2-ME03C	0,25–0,4 А	-
GV2-ME04C	0,4–0,63 А	-
GV2-ME05C	0,63–1А	-
GV2-ME06C	1–1,6 А	0,37 кВт
GV2-ME07C	1,6–2,5 А	0,75 кВт
GV2-ME08C	2,5–4А	1,5 кВт
ГВ2-МЕ10С	4–6,3 А	2,2 кВт
ГВ2-МЕ14С	6–10 А	4кВт
ГВ2-МЕ16С	9–14А	5,5 кВт
ГВ2-МЕ20С	13–18А	7,5 кВт
ГВ2-МЕ21С	17–23А	11кВт
ГВ2-МЕ22С	20–25А	11кВт
ГВ2-МЕ32С	24–32А	15кВт

Модель	Текущий диапазон	Ток отключения	Поддержка Вложения
GV2-ME01C	0,1 А ~ 0,16 А	1,5 А	Боковой контакт: ГВ-АЕ1 ГВ-АЕ11 ГВ-АЕ20 Официальное контактное лицо: ГВ-АН11 ГВ-АН20 Боковой контакт: (индикация неисправности) ГВ-АД1010 ГВ-АД1001 ГВ-АД0110 ГВ-АД0101
GV2-ME02C	0,16 А~0,25 А	2,4А
GV2-ME03C	0,25 А~0,4 А	5А
GV2-ME04C	0,4 А~0,63 А	8А
GV2-ME05C	0,63 А~1 А	13А
GV2-ME06C	1А~1,6А	22,5А
GV2-ME07C	1,6 А ~ 2,5 А	33,5А
GV2-ME08C	2,5 А~4 А	51А
ГВ2-МЕ10С	4А~6,3А	78А
ГВ2-МЕ14С	6А~10А	138А
ГВ2-МЕ16С	9А~14А	170А
ГВ2-МЕ20С	13А~18A	223А
ГВ2-МЕ21С	17А~23А	327А
ГВ2-МЕ22С	20А~25А	327А
ГВ2-МЕ32С	24А~32А	416А

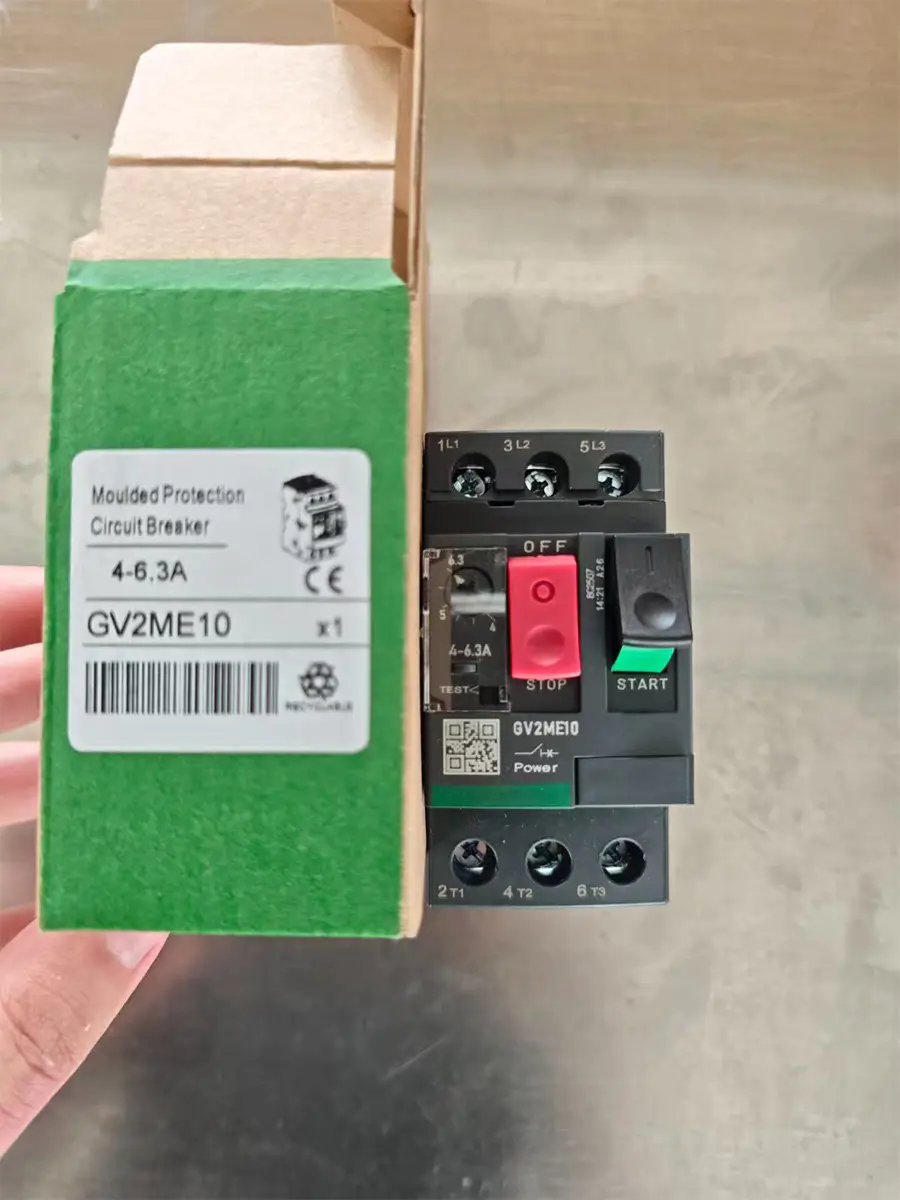

Автоматический выключатель двигателя GV2ME с термомагнитной защитой

50/60 Гц, класс AC-3 Стандартная номинальная мощность трехфазного двигателя				Диапазон настройки горячего выпуска (A)	Магнитный ток срабатывания Идентификатор ±20% (А)	Iток с корпусом (А)	Модель	Вес (кг)
230 В (кВт)	400 В (кВт)	415В (кВт)	440 В (кВт)	Диапазон настройки горячего выпуска (A)	Магнитный ток срабатывания Идентификатор ±20% (А)	Iток с корпусом (А)	Модель	Вес (кг)
-	-	-	-	0,1…0,16	1.5	0.16	GV2ME01C	0.26
-	-	-	-	0,16…0,25	2.4	0.25	GV2ME02C	0.26
-	-	-	-	0,25…0,40	5	0.4	GV2ME03C	0.26
-	-	-	-	0,40…0,63	8	0.63	GV2ME04C	0.26
-	0.37	-	0.37	0,63…1	13	1	GV2ME05C	0.26
0.37	0.37	0.75	0.55	1…1,6	22.5	1.6	GV2ME06C	0.26
0.75	0.75	0.75	1.1	1,6…2,5	33.5	2.5	GV2ME07C	0.26
1.1	1.5	1.5	1.5	2,5…4	51	4	GV2ME08C	0.26
2.2	2.2	2	3	4…6,3	78	6.3	GV2ME10C	0.26
2.2	4	4	4	6…10	138	9	GV2ME14C	0.26
3	5.5	5.5	7.5	9…14	170	13	GV2ME16C	0.26
4	7.5	9	9	13…18	223	17	ГВ2МЕ20С	0.26
5.5	11	11	11	17…23	327	21	GV2ME21C	0.26
5.5	11	11	11	20…25	327	23	GV2ME22C	0.26
7.5	15	15	15	24…32	416	24	GV2ME32C	0.26
