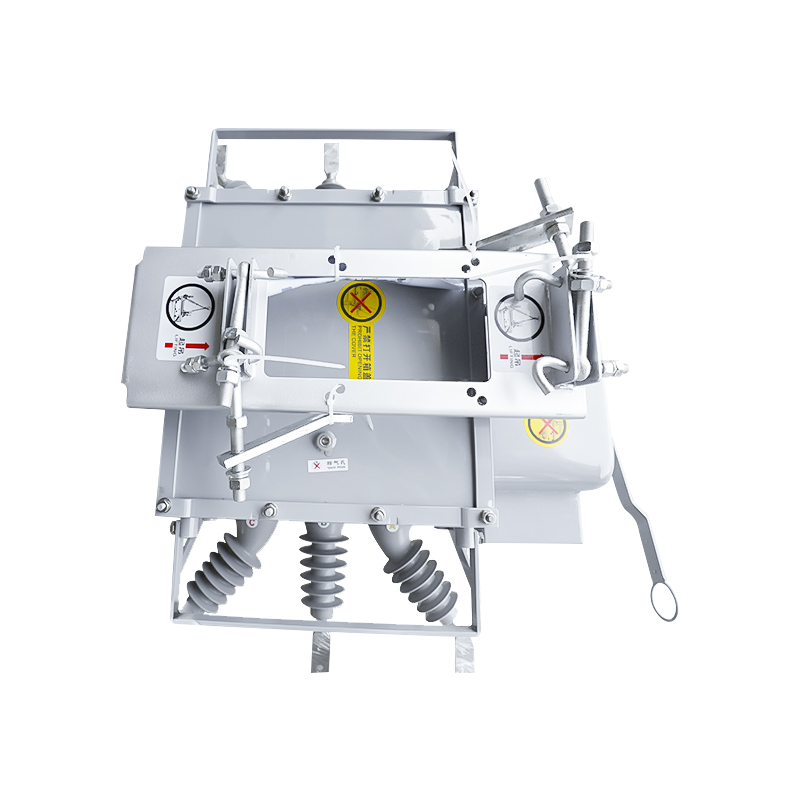

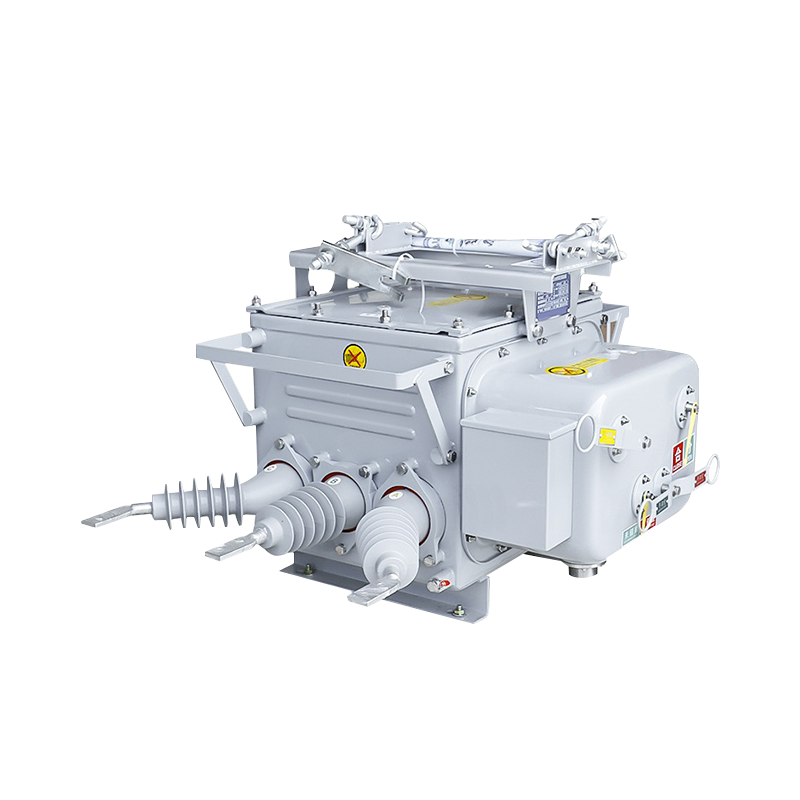

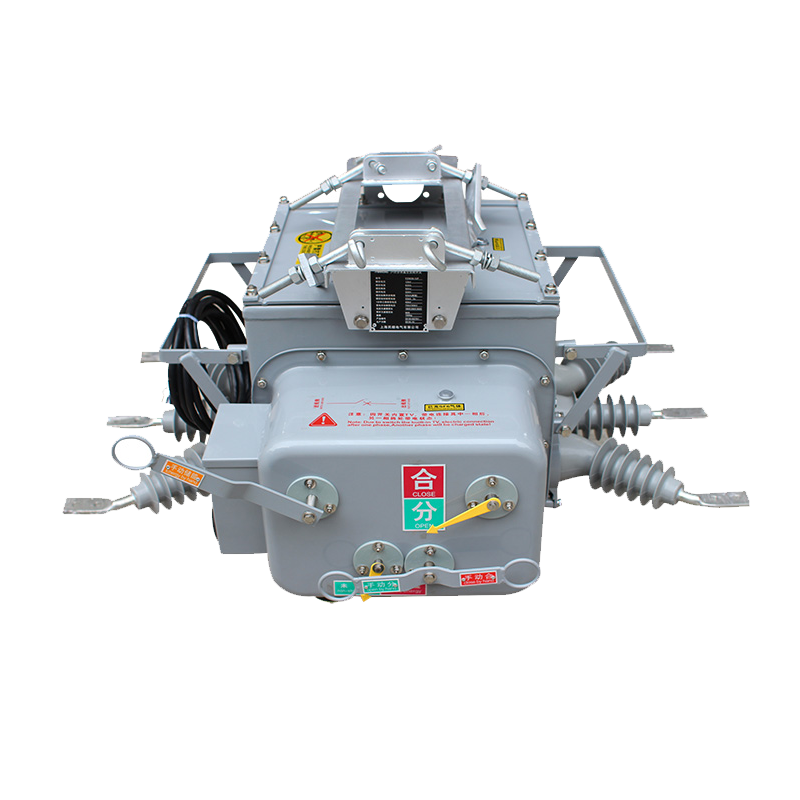

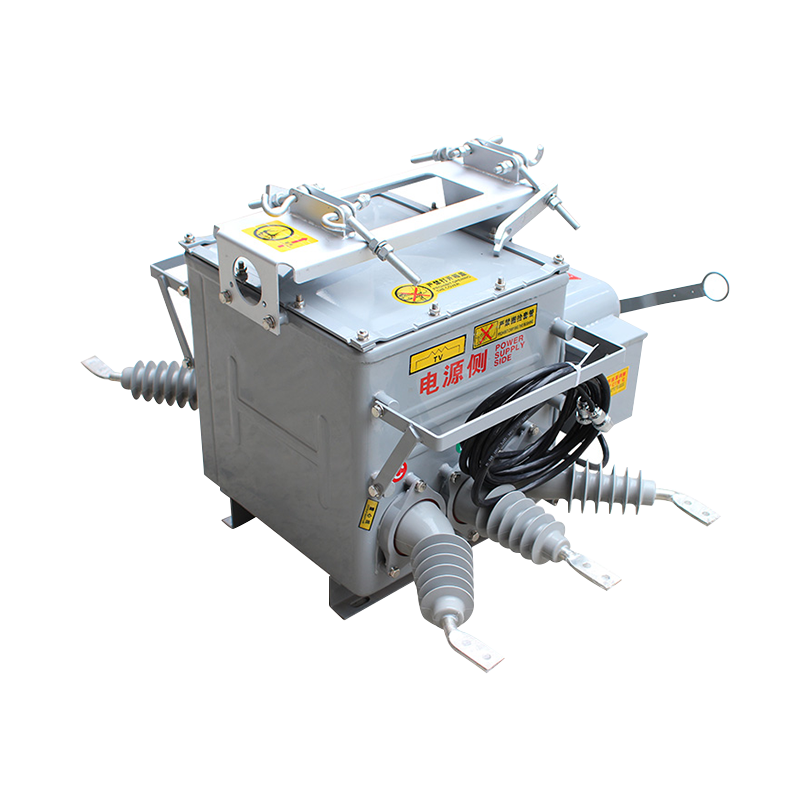

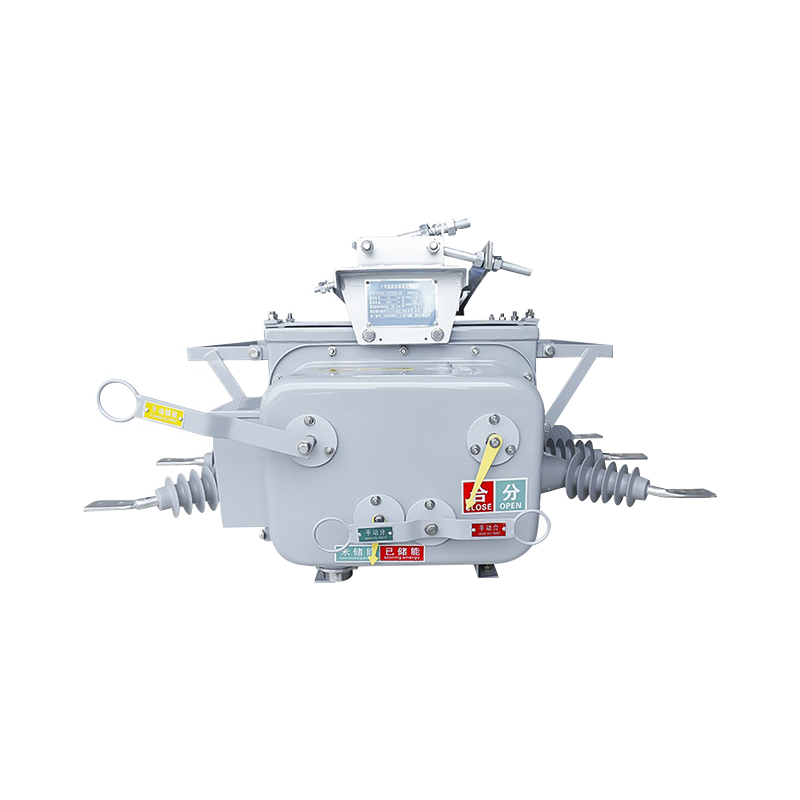

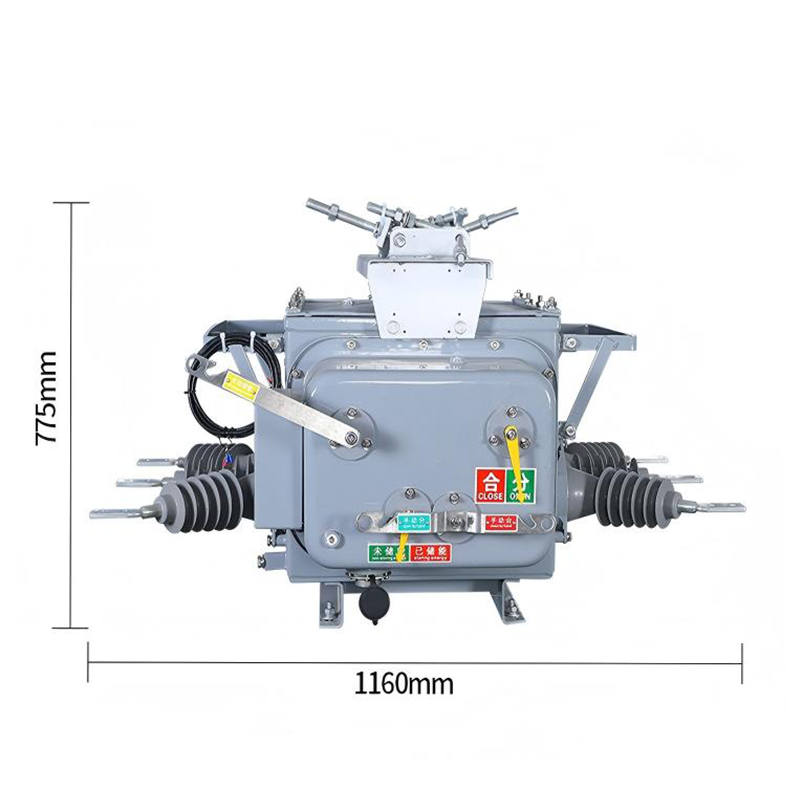

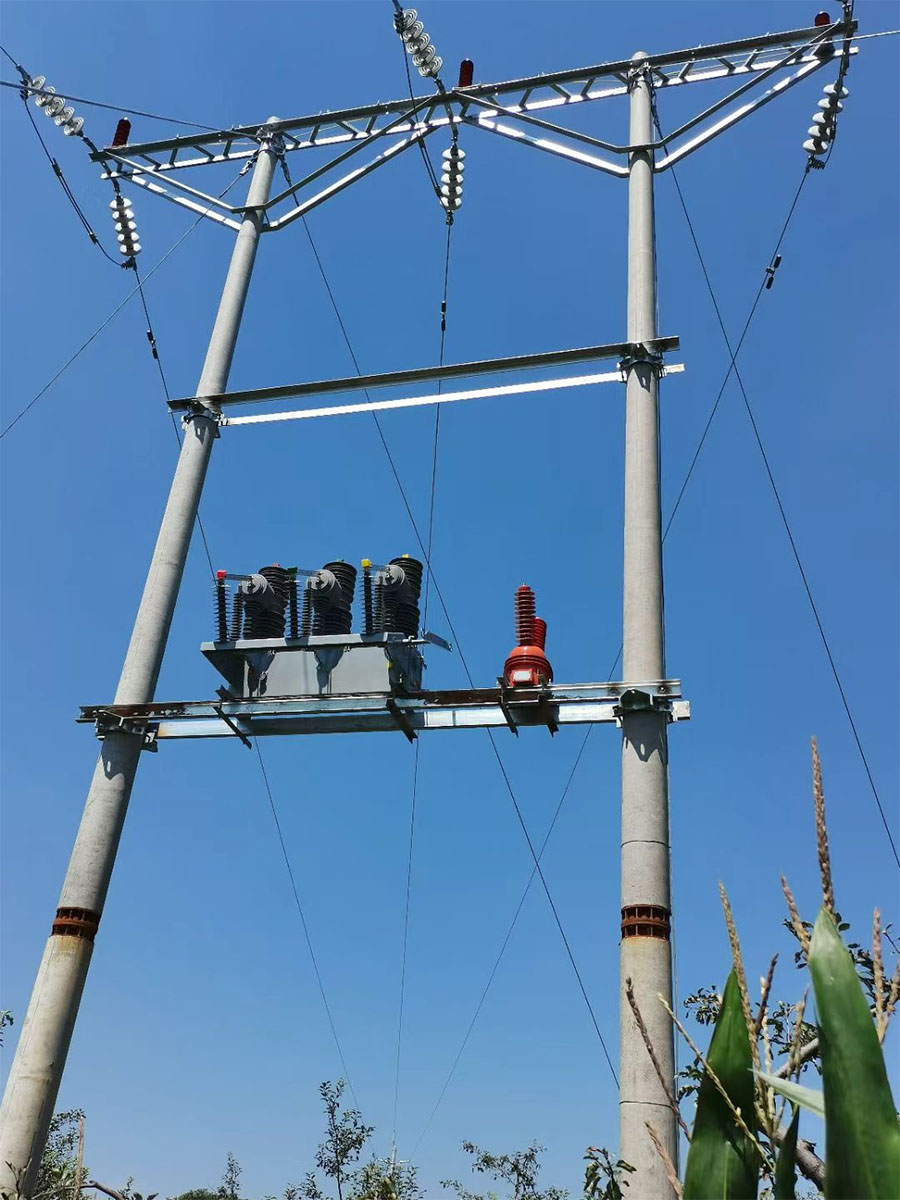

ZW20 Вакуумный автоматический выключатель для наружного применения для распределения среднего напряжения на опоре

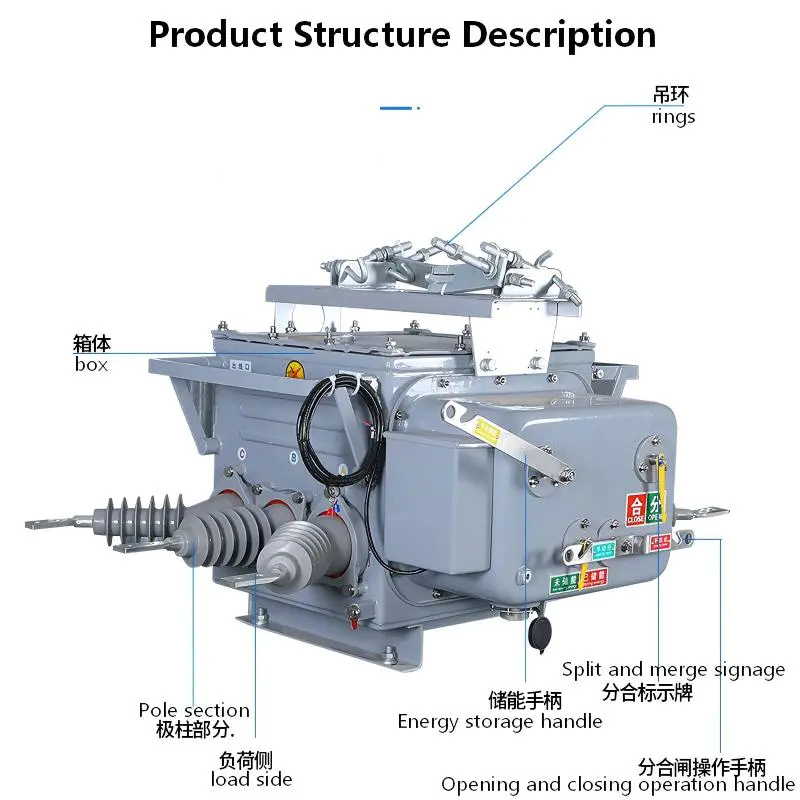

Этот автоматический выключатель представляет собой интегрированное наружное интеллектуальное устройство распределения электроэнергии, которое в основном разделено на три части:

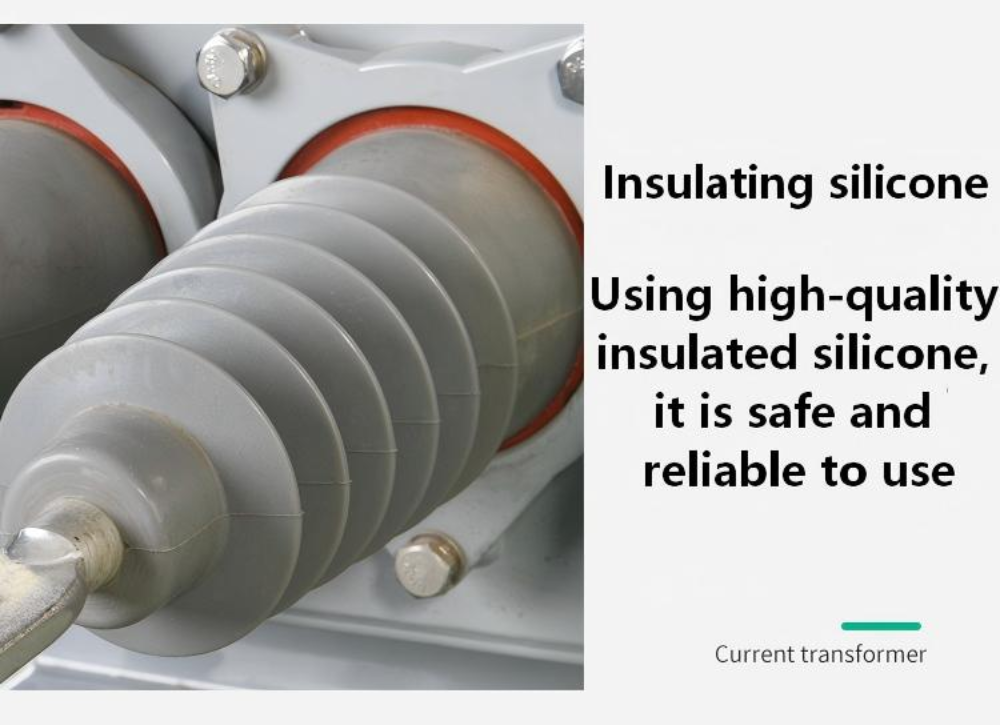

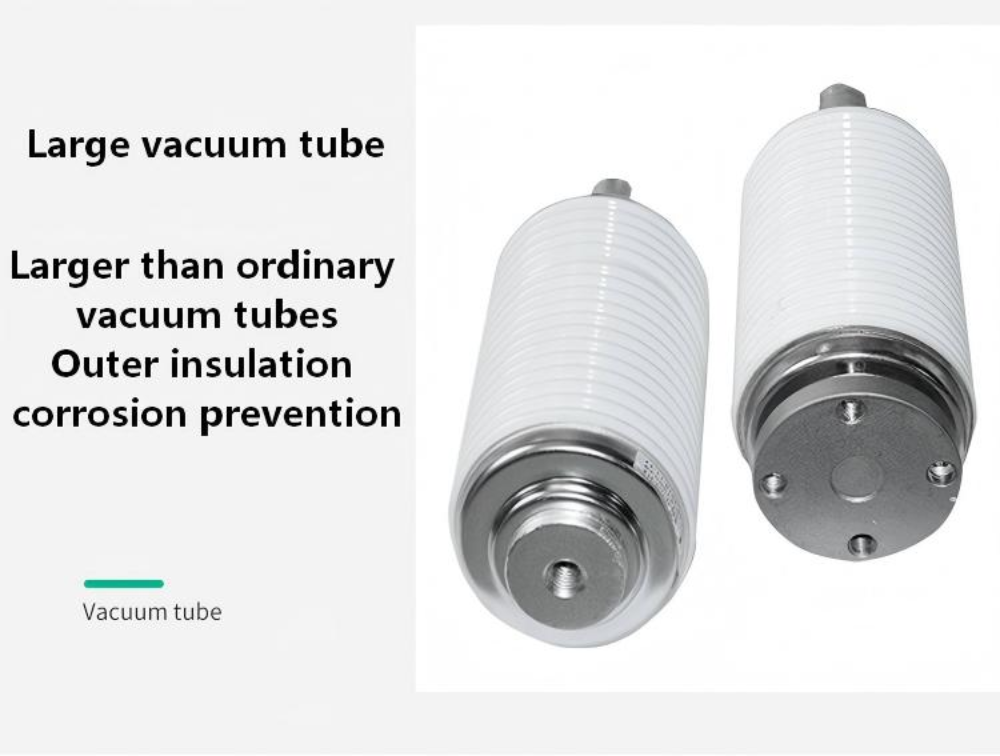

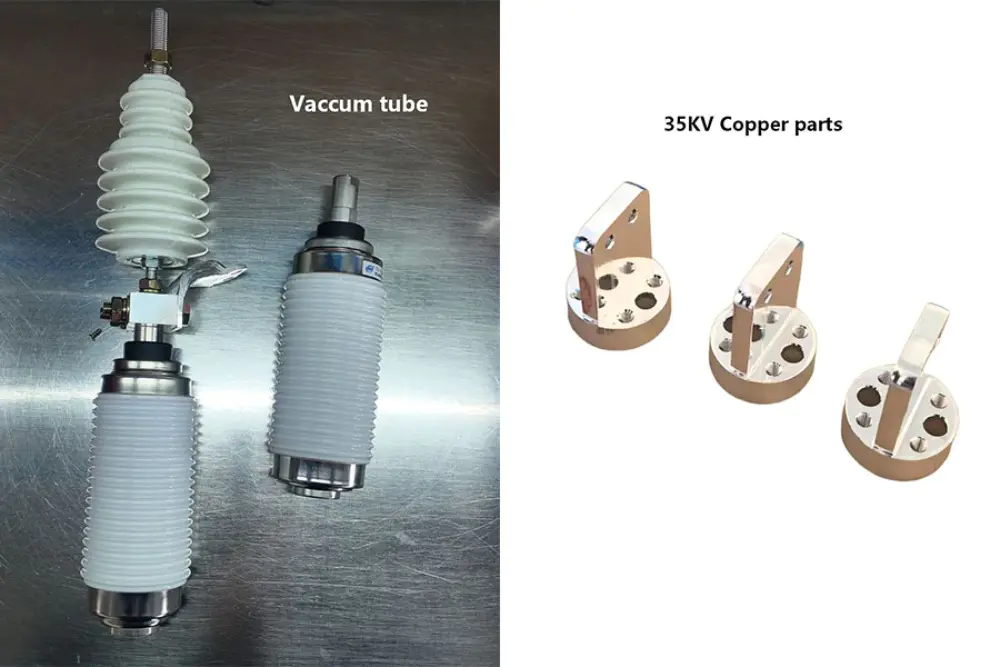

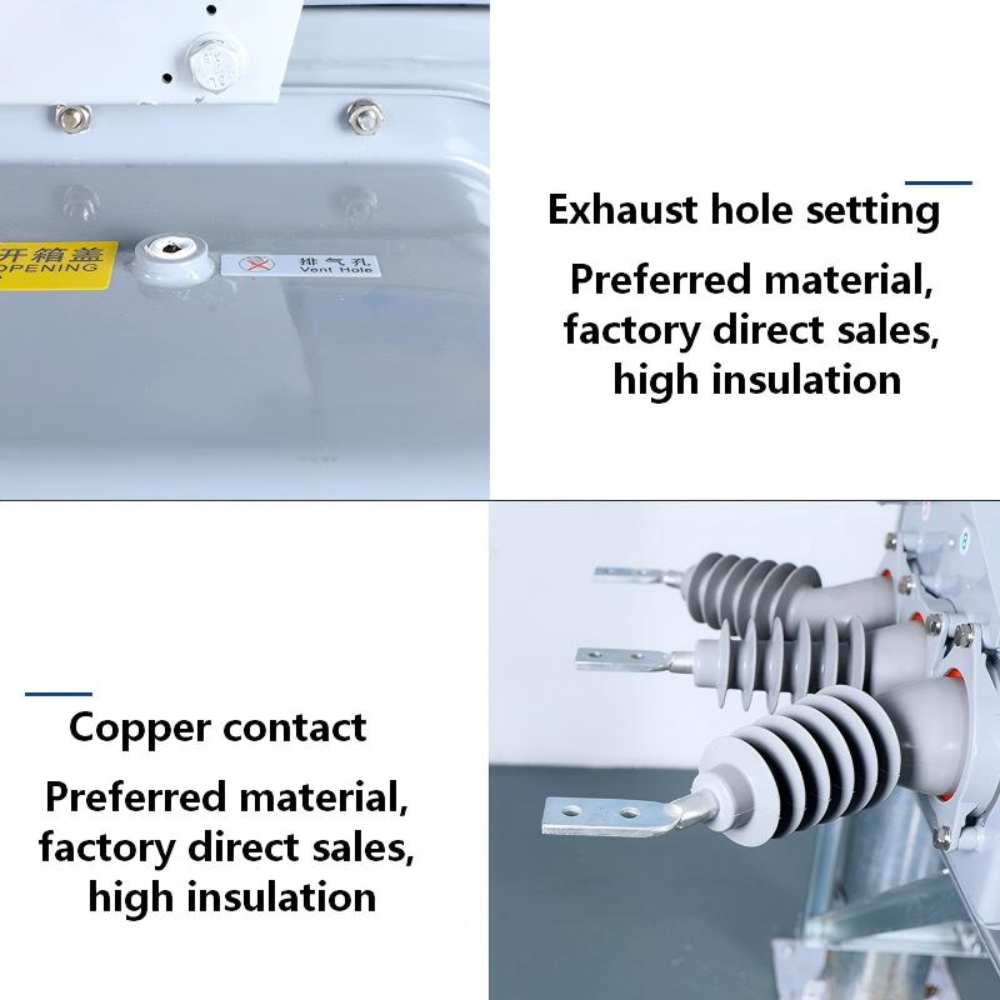

Корпус автоматического выключателя: это основа оборудования. Проводящая цепь точно соединена с камерой вакуумного гашения дуги через такие компоненты, как входящие и исходящие проводящие полюса, проводящие зажимы и т. д., чтобы обеспечить включение/выключение тока. Что касается изоляции и герметизации, конструкция превосходна: проводящий стержень изготовлен из эпоксидной смолы и других материалов, отлитых целиком, что обеспечивает превосходные характеристики внешней изоляции; В то же время в корпусе применена проверенная технология уплотнения и уплотнительные компоненты, такие как уплотнительные кольца, для обеспечения хорошей общей воздухонепроницаемости.

Рабочий механизм: Механизм имеет комплексные функции, поддерживая накопление электрической энергии и открытие/закрытие, а также сохраняет аварийную функцию ручного управления. Он объединяет несколько компонентов, таких как замыкающие пружины, системы накопления энергии, устройства расцепления, катушки включения и выключения, а также вспомогательные переключатели, и является «центром управления», который обеспечивает точную работу автоматического выключателя.

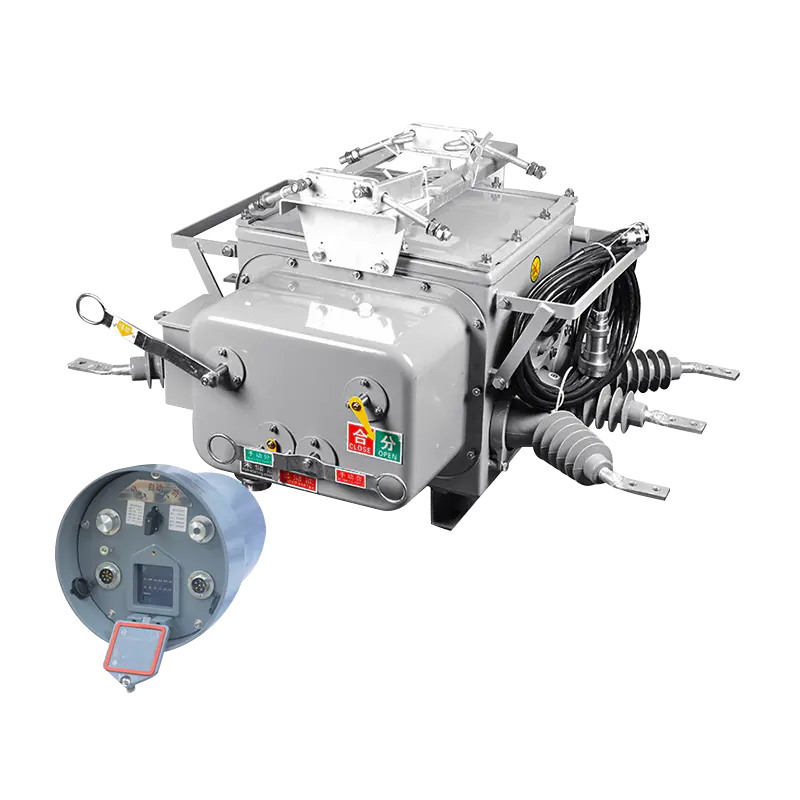

Состав комплекта: Весь комплект граничных вакуумных выключателей представляет собой не единое устройство, а систему. Он в основном состоит из вакуумного выключателя ZW20A-12, соединенного с интеллектуальным контроллером FDR-02 или CH-40 для логического суждения и дополненного трансформатором напряжения (JDZW-10) для подачи сигналов, образуя полное решение, не требующее обслуживания.

Основная ценность этого устройства заключается в его интеллектуальных и автоматизированных возможностях обработки неисправностей, которые в основном выполняют три основные функции:

Автоматическая изоляция межфазного короткого замыкания: когда в ответвленной линии пользователя происходит межфазное короткое замыкание, оно может быстро отключиться до срабатывания защиты подстанции более высокого уровня и поддерживать заблокированное состояние, строго ограничивая неисправность на стороне пользователя и предотвращая ее влияние на основную электросеть и других пользователей.

Автоматическое устранение однофазного замыкания на землю. При однофазных замыканиях на заземление, возникающих на стороне пользователя, он также может взять на себя инициативу по автоматическому отключению и устранению замыкания. Этот процесс происходит очень быстро, что делает его практически незаметным для подстанции более высокого уровня и других пользователей той же линии, что значительно повышает надежность электроснабжения и удобство для пользователей.

Быстро найдите точку неисправности: после принятия мер он может активно сообщать информацию о неисправности. Обслуживающий персонал может использовать специализированное оборудование (например, карманные компьютеры) для быстрого считывания данных на месте, точного определения причины неисправностей и ответственных пользователей, тем самым значительно сокращая время на поиск неисправностей и восстановление электроснабжения.
