Name: Контактор постоянного тока высокого напряжения DHV250
Rating: 5 (99 reviews)

Контактор постоянного тока высокого напряжения DHV250

Описание:

DHV250 — это высоковольтный контактор постоянного тока с номинальным током 250 А и компактной конструкцией. Его основные особенности включают чрезвычайно низкое энергопотребление катушки (поддерживаемая потребляемая мощность ≤ 2,5 Вт), неполярную цепь главных контактов, дополнительные вспомогательные контакты и использование герметичных надувных контактных отсеков для повышения надежности. Он поддерживает широкое переключение напряжения от 12 до 1000 В постоянного тока, с максимальным током отключения 2000 А (320 В постоянного тока), механическим сроком службы 300 000 циклов и диапазоном рабочих температур от -40 ℃ до 85 ℃. Этот продукт предлагает различные напряжения катушки и варианты установки, подходящие для таких областей, как электромобили, зарядные станции, солнечные энергетические системы и строительная техника. Он получил сертификаты CCC и CE.

Приложения:

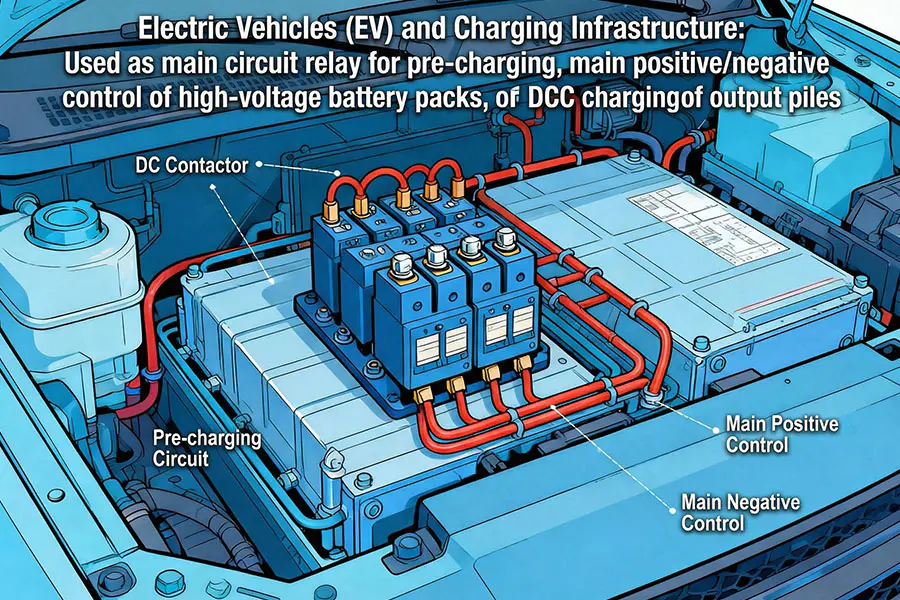

В области транспортных средств на новой энергии: высоковольтные главные цепи управления и цепи предварительной зарядки для электромобилей и электротехнического оборудования.

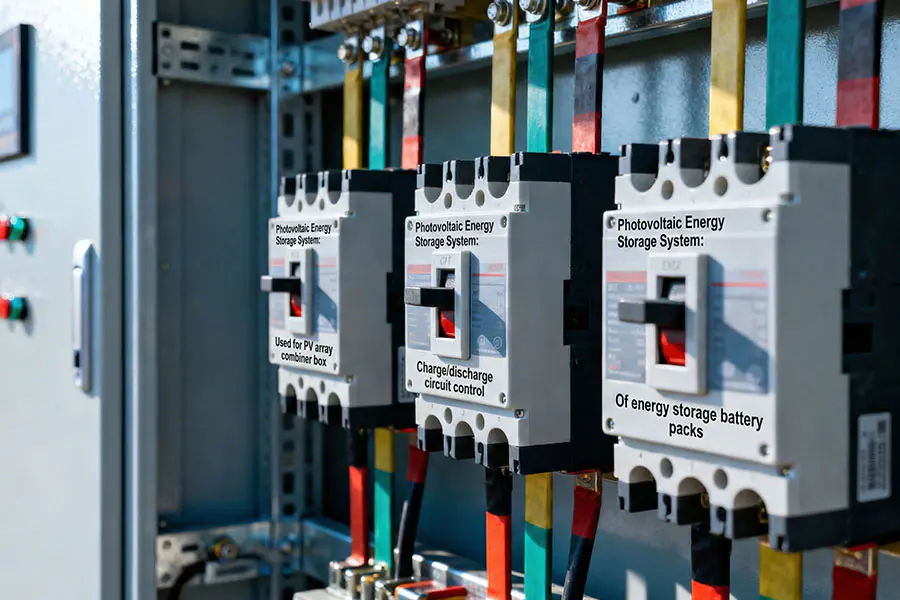

Энергетическая инфраструктура: переключатели на стороне постоянного тока для систем производства солнечной фотоэлектрической энергии, систем хранения энергии и зарядных станций.

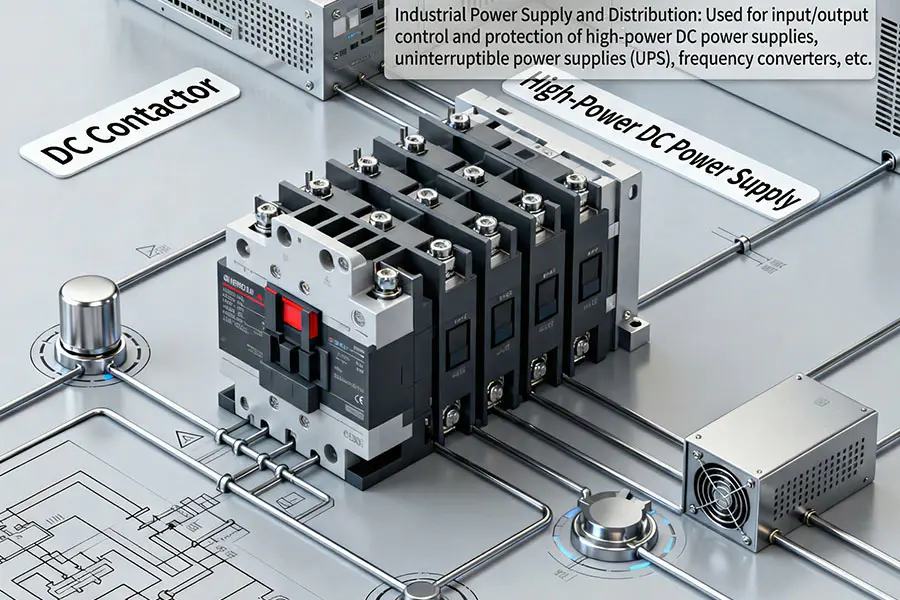

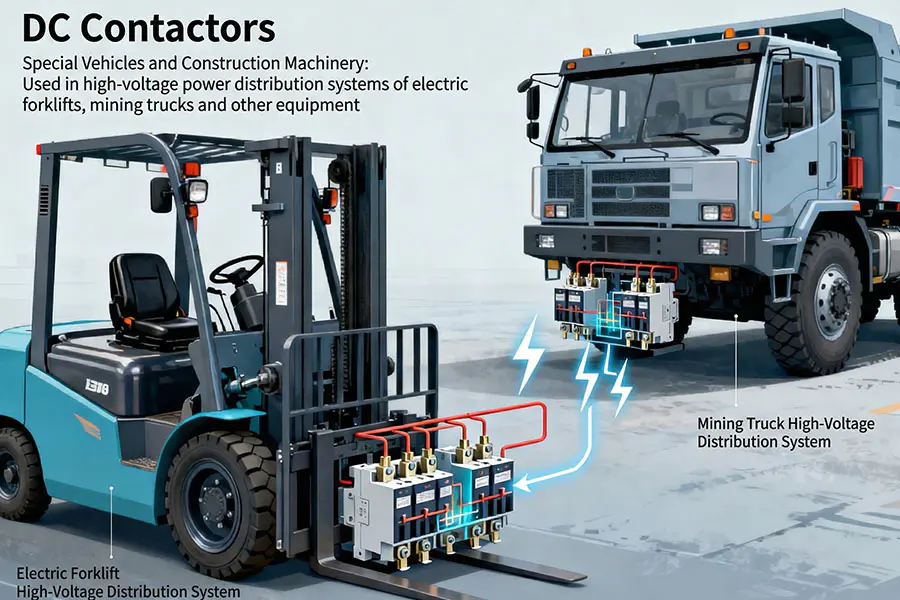

Промышленность и связь: источники бесперебойного питания (ИБП), энергетическое оборудование связи, системы электрического управления инженерными машинами.

Другие системы электропитания постоянного тока: различные сценарии электронного управления, требующие надежного переключения сильноточных нагрузок постоянного тока.

DHV250 представляет собой переключатель с электромагнитным управлением. Основной принцип заключается в том, что когда на катушку подается напряжение, генерируется электромагнитная сила, приводящая в движение внутренний якорь и подвижный контакт, замыкающий нормально разомкнутый главный контакт.

тем самым подключая силовую цепь высокого напряжения постоянного тока. После отключения питания катушки контакт быстро размыкается под действием реактивной пружины (или силы постоянного магнита), размыкая цепь.

Основные материалы и сертификация: продукт соответствует экологической директиве RoHS и прошел обязательную сертификацию Китая (CCC) и европейскую сертификацию CE, отвечая стандартам безопасности и качества для доступа на рынок.

Строгое тестирование производительности: параметры продукта основаны на тщательном тестировании, например:

Диэлектрическое выдерживаемое напряжение: Взаимно изолированные токопроводящие части выдерживают испытание на выдерживаемое напряжение 2200 В переменного тока/1 минуту.

Экологическая устойчивость: диапазон рабочих температур составляет от -40 ℃ до 85 ℃, он может выдерживать вибрацию 5g и удар 20g, адаптируясь к суровым условиям работы.

Испытание на срок службы: получение кривых электрического срока службы на основе резистивных нагрузок с механическим сроком службы до 300 000 циклов.

Надежная механическая и уплотнительная конструкция: использование уплотнительной конструкции для предотвращения внешнего загрязнения и оптимизация конструкции накачивания для гашения дуги. Существуют четкие правила по моменту затяжки при установке и моменту затяжки проводов для обеспечения надежности соединения.

Процесс и контроль процесса: В документе указан уровень допуска для немаркированных размеров, отражающий контроль точности изготовления.

Высокая допустимая нагрузка по току, небольшой размер: достигается номинальная допустимая нагрузка по току 250 А при компактном объеме, что позволяет сэкономить место для установки.

Чрезвычайно низкое энергопотребление: катушка поддерживает максимальную потребляемую мощность всего 2,5 Вт, что является энергосберегающим и эффективным, уменьшая потери тепла.

Конструкция высокой надежности:

Широкий диапазон напряжения: напряжение переключения главного контакта составляет 12–1000 В постоянного тока, что позволяет использовать несколько высоковольтных платформ.

Сильная отключающая способность: может отключать максимальный ток 2000 А (320 В постоянного тока).

Снижение контактного напряжения: при токе 250 А падение контактного напряжения составляет ≤ 80 мВ, а потери проводимости невелики.

Длительный срок службы: 300 000 механических циклов в сочетании с кривой электрического срока службы, с длительным сроком службы при номинальных условиях.

Высокая безопасность: высокое сопротивление изоляции (≥ 100 МОм), сильное диэлектрическое выдерживаемое напряжение, встроенная конструкция защиты от перенапряжения (некоторые модели), безопаснее в использовании.

Гибкая конфигурация: на выбор доступны два широкого диапазона напряжения катушки: 9–36 В и 32–95 В; Главные контакты доступны винтового типа (тип A/H) и винтового типа (тип C/D) и могут быть оснащены вспомогательными контактами; Поддерживает два метода установки: плоский (A) и горизонтальный (H), подходящий для различных сценариев применения.
