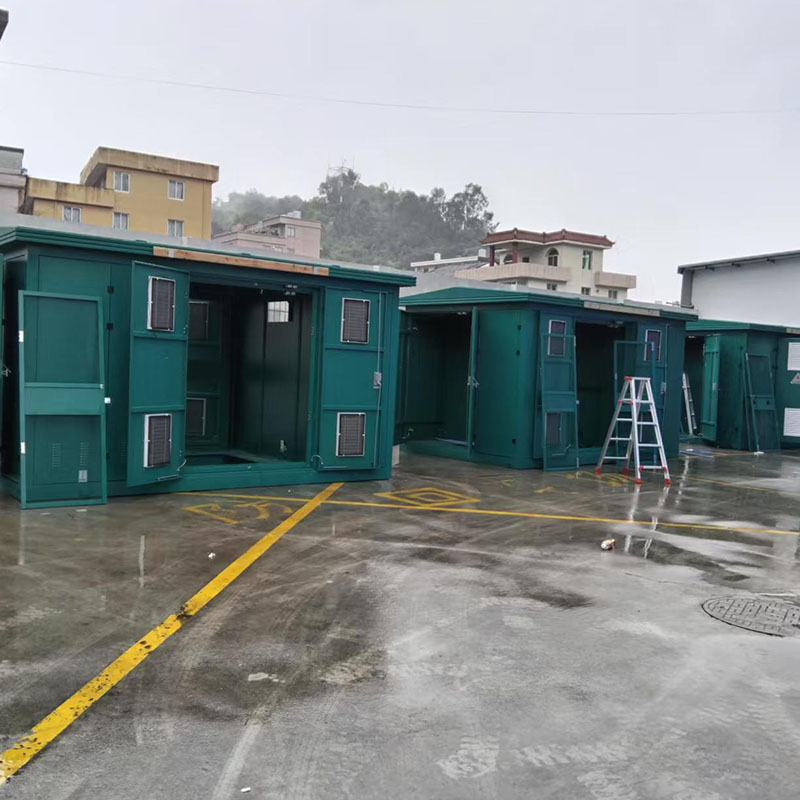

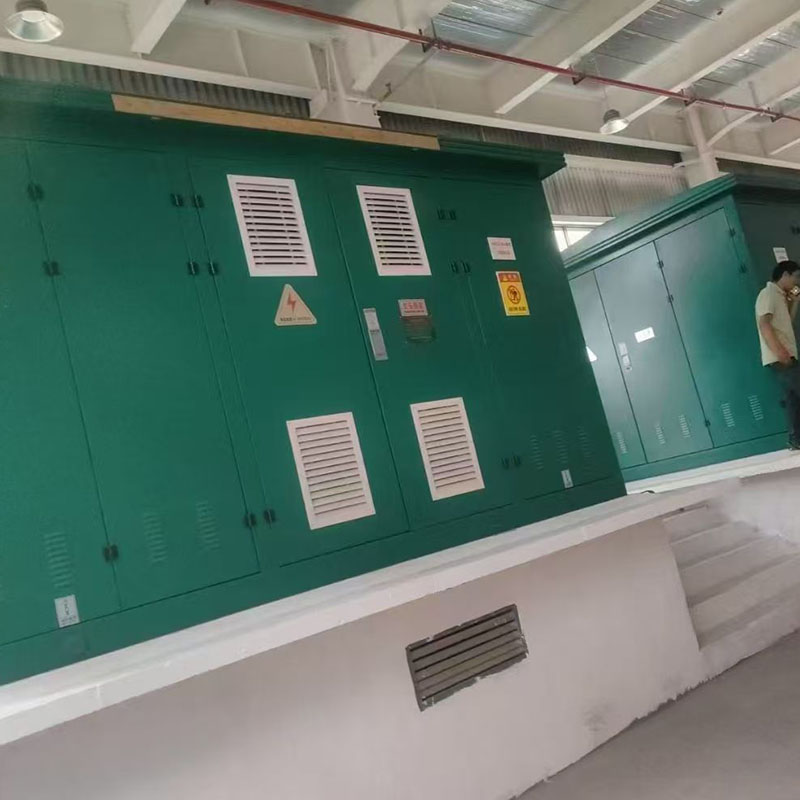

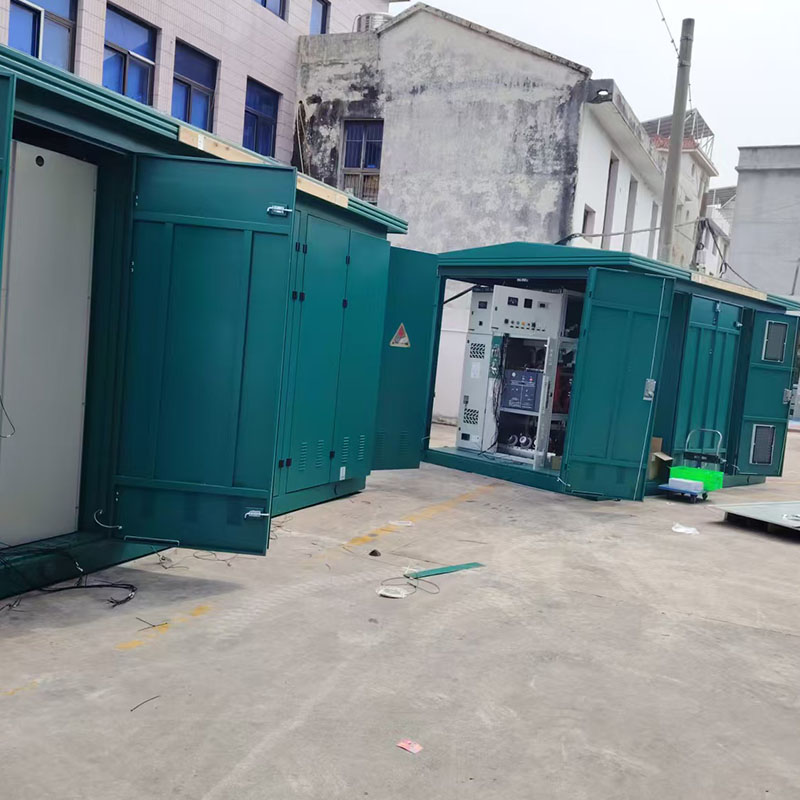

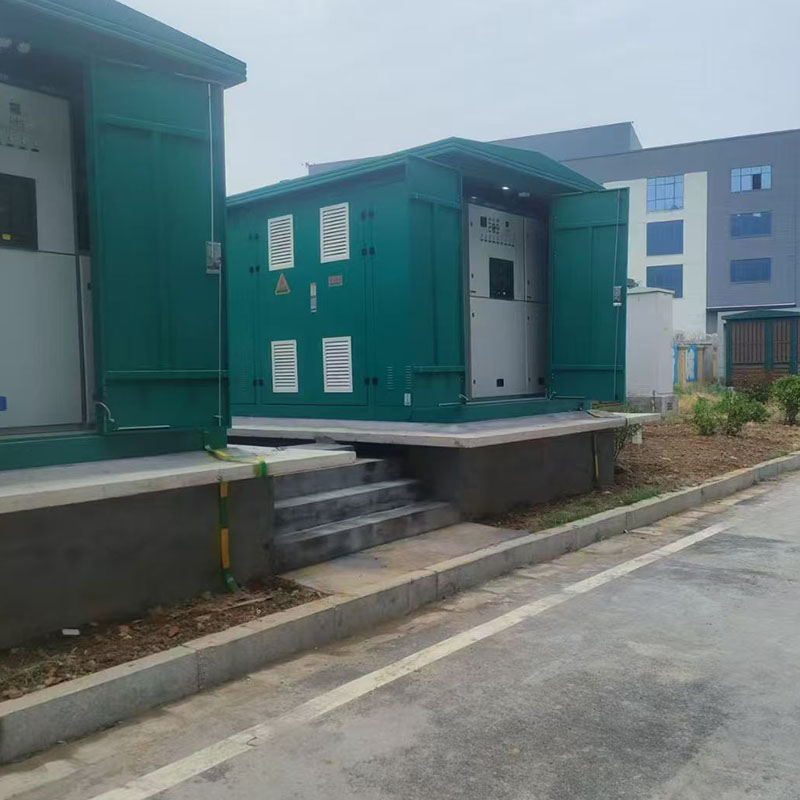

Европейский тип сборный трансформатор подстанции/ЗГС совмещенный

Обзор продукта

Трансформатор американского типа ZGS12 на подставке представляет собой интегрированное наружное сборное оборудование для распределения электроэнергии, независимо разработанное Mingtuo Electric. Он объединяет высоковольтный переключатель нагрузки, вставные предохранители двойной чувствительности, масляный трансформатор и выходной шкаф низкого напряжения в один общий герметичный масляный бак, используя полностью герметичную и полностью изолированную масляную конструкцию.

Он поддерживает режимы одиночного электропитания как кольцевой сети, так и терминала, широко применяемые при реконструкции городских электросетей, жилых комплексов, коммерческих площадей, распределенных фотоэлектрических электростанций, промышленных парков и проектов временного строительства электроснабжения.

Основные преимущества продукта

Сверхкомпактная интегрированная конструкция с одним резервуаром

Все компоненты высоковольтной защиты и корпус трансформатора имеют общий герметичный масляный бак. Общий объем составляет всего 1/3~1/5 европейского коробчатого подстанция той же мощности, что значительно снижает затраты на земельные участки и гражданское строительство. Интегрированная однокорпусная конструкция упрощает морскую и наземную транспортировку, а также установку фундамента на месте.

Полная изоляция и защита от прикосновения, высокая безопасность

На входных линиях высокого напряжения используются полностью изолированные угловые кабельные соединители; Наружная поверхность кабельного фитинга не электризуется и доступна для прикосновения, что обеспечивает безопасную эксплуатацию. Резервный предохранитель с двойной чувствительностью, ограничивающий ток, обеспечивает двойную защиту от перегрузки по току и перегрузки, предотвращая перегорание оборудования. Трехточечная конструкция заземления исключает открытые части, находящиеся под напряжением, что предотвращает несчастные случаи с поражением электрическим током.

Низкие эксплуатационные расходы и длительный срок службы

Полностью герметичный масляный бак изолирует масло от воздуха, замедляя старение масла и обеспечивая длительную работу без технического обслуживания. Стандартные вставные предохранители и кабельные клеммы позволяют быстро заменить поврежденные компоненты без сложной разборки. Корпус из холоднокатаной стали с антикоррозийным электростатическим покрытием для наружного применения адаптируется к дождю, пыли и высокой влажности на открытом воздухе.

Гибкий индивидуальный низковольтный отсек

Поддерживает схемы подключения кольцевой основной сети и терминала с одним источником питания, обеспечивая плавное переключение питания для повышения надежности источника питания. В низковольтном отсеке имеется множество монтажных шин для автоматических выключателей, многофункциональных измерителей мощности, автоматического включения резерва ATS и модулей компенсации реактивной мощности, которые полностью настраиваются в соответствии с требованиями нагрузки пользователя.

Сердечник трансформатора с низкими потерями

Встроенный масляный трансформатор имеет сердечник из листовой кремниевой стали, отличающийся низкими потерями холостого хода, низким уровнем шума при работе и сильной устойчивостью к короткому замыканию и перегрузке. Он обеспечивает длительную работу с перегрузкой без сокращения срока службы, стабилен для непрерывных промышленных сценариев с большими нагрузками.

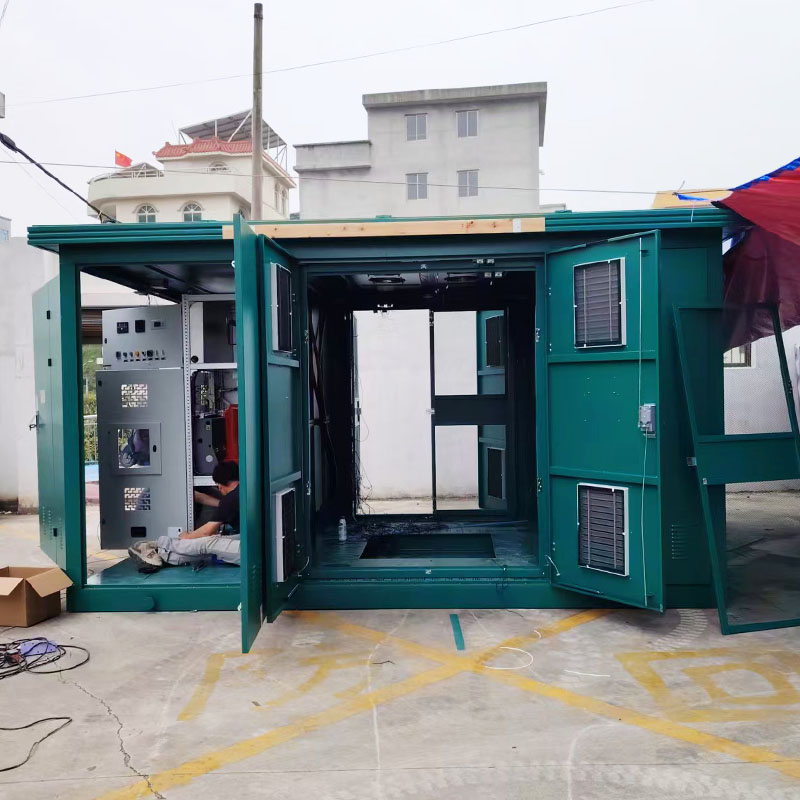

Внутренняя структура
Отсек высокого напряжения (левая сторона) Оборудован выключателем нагрузки, вставным предохранителем двойной чувствительности, угловыми кабельными разъемами и масляным молниеотводом. Все компоненты, находящиеся под высоким напряжением, погружены в изоляционное масло трансформатора, полностью герметизированы и изолированы; зарезервированные рабочие окна для замены предохранителей и планового осмотра.

Главный бак трансформатора (средняя зона сердечника) Трехфазный масляный сердечник и обмотка трансформатора, общий масляный бак с высоковольтными компонентами. Открытая с трех сторон конструкция радиатора для эффективного отвода тепла, оснащенная индикатором уровня масла, клапаном сброса давления и клапаном слива масла для удобства контроля и обслуживания.

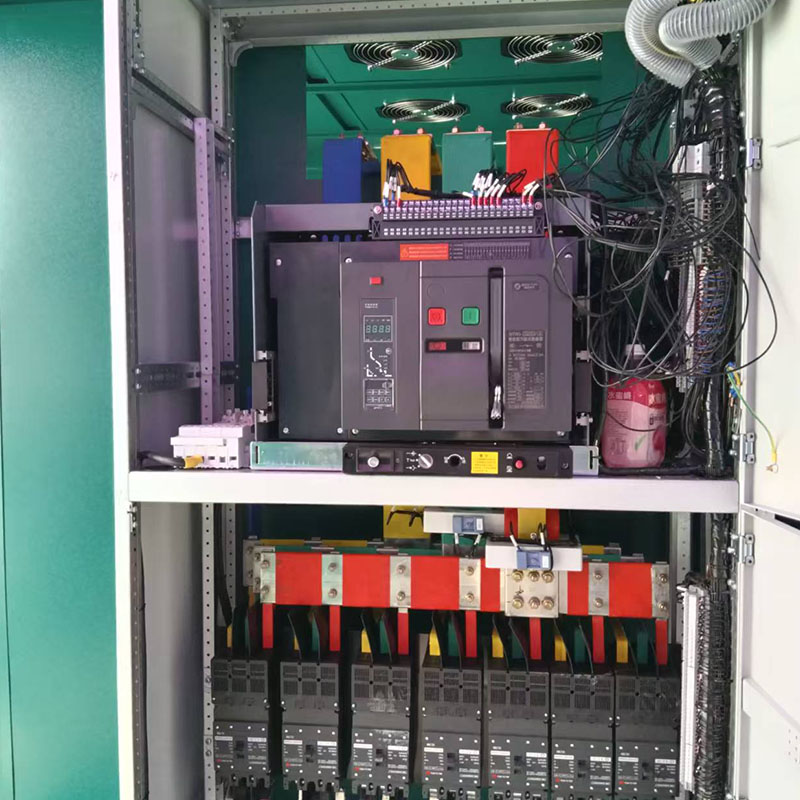

Отсек вывода низкого напряжения (правая сторона) Независимая стальная перегородка, отделенная от бака трансформатора. Зарезервированные монтажные рейки для автоматических выключателей в литом корпусе, многофункциональных счетчиков мощности, клеммных колодок и устройств компенсации реактивной мощности. Связь RS485 зарезервирована для стыковки интеллектуальной системы мониторинга мощности.

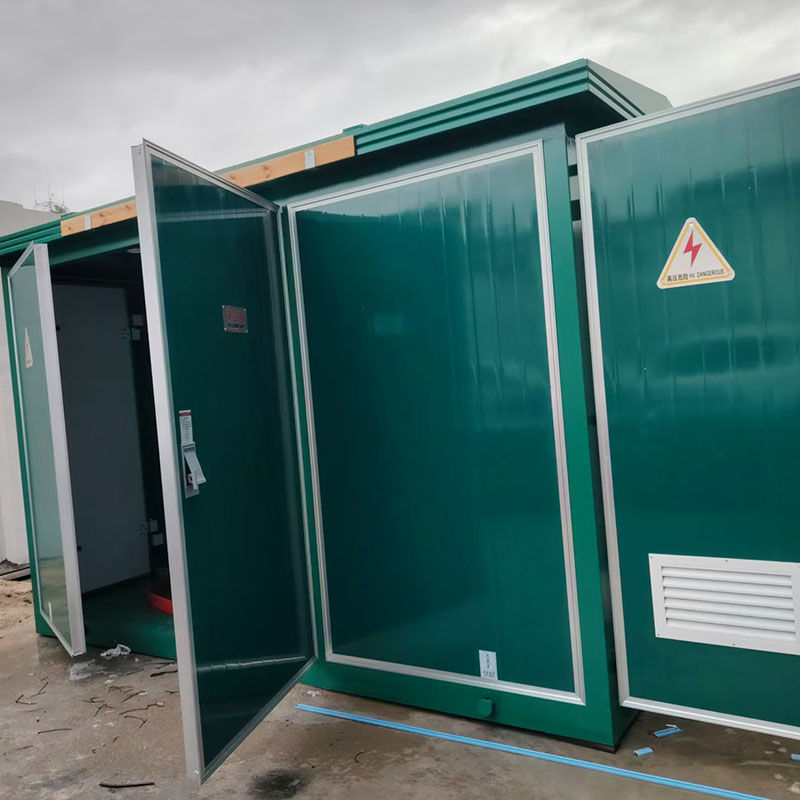

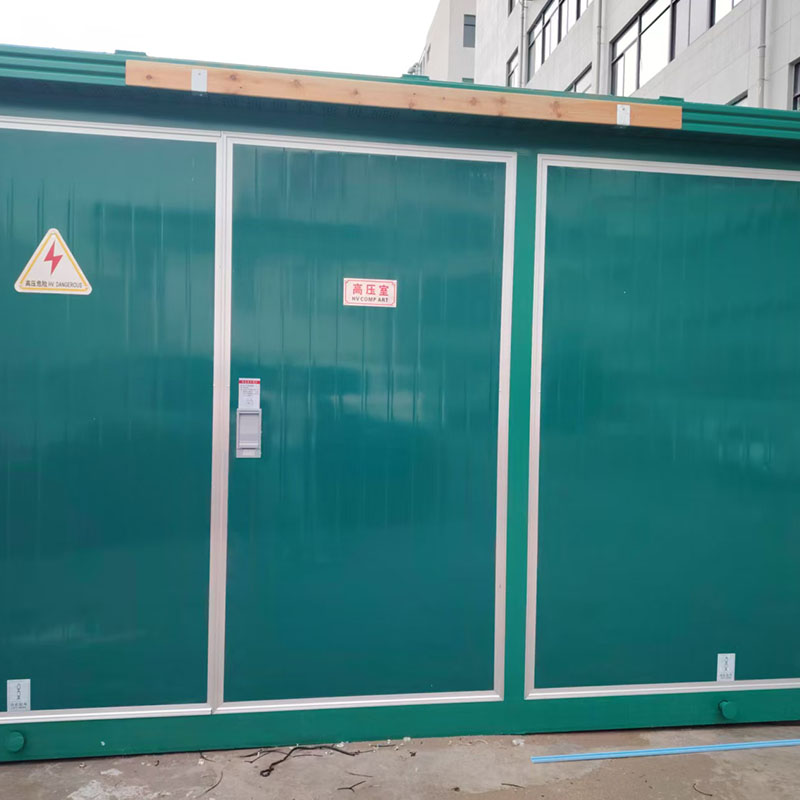

Внешний корпус Встроенный цельный шкаф из холоднокатаной листовой стали с наклонной крышкой для отвода дождевой воды. Антикоррозийное электростатическое распыление на открытом воздухе, несколько запирающихся дверей шкафа для классифицированного обслуживания каждого отсека.

Сценарии применения

Реконструкция городских электросетей, жилых кварталов, школ, больниц и торговых центров; Распределенные фотоэлектрические электростанции, ветряные электростанции и накопители энергии, поддерживающие распределение электроэнергии; Промышленные заводские цеха, горнодобывающие предприятия и парковое электроснабжение; Временное энергоснабжение автомагистралей, туннелей, железнодорожного транспорта и муниципальных объектов; Централизованное электроснабжение сельской распределительной сети и уличного освещения.

Таблица технических параметров
