Системы автоматических выключателей в изолированном корпусе: как они работают и как выбрать

Инженер, работающий над новым низковольтным распределительным щитом, однажды описал классическую дилемму для фидера на 1600 А: автоматический выключатель в литом корпусе, который едва соответствует номиналу, или полностью воздушный автоматический выключатель, который кажется излишним. Автоматический выключатель в изолированном корпусе (ICCB) находится посередине и решает именно эту проблему в тысячах установок. С практической точки зрения система ICCB представляет собой высокопроизводительный выключатель в литом корпусе в полностью изолированном корпусе, обычно оснащенный электронной защитой от срабатывания и часто расположенный в выдвижной опоре. В этой статье объясняется, что означает эта категория, как ее сравнивать с автоматическими выключателями в литом корпусе и воздушными выключателями, а также на что следует обратить внимание, прежде чем указывать одну из них.

Что такое система автоматического выключателя в изолированном корпусе

Автоматический выключатель в изолированном корпусе по своей сути представляет собой автоматический выключатель в литом корпусе для тяжелых условий эксплуатации. Название описывает корпус: все токоведущие части расположены внутри изолированного корпуса, отлитого из термореактивной смолы или полиэстера, армированного стекловолокном. Такая конструкция сохраняет компактность устройства и удерживает дугу во время прерывания. Большинство ICCB работают в диапазоне токов от 800 А до 5000 А, с общими размерами корпусов на 800 А, 1600 А, 2000 А, 3200 А и 4000 А. Они имеют ту же базовую механику переключения, что и автоматические выключатели, но добавляют запас производительности и удобство обслуживания, которые требуются критически важным фидерам.

Три особенности отличают ICCB от стандартного MCCB. Во-первых, двухступенчатый механизм с накоплением энергии обеспечивает равномерное открытие и закрытие независимо от того, насколько медленно оператор перемещает ручку. Во-вторых, электронный расцепитель заменяет термомагнитный расцепитель, предлагая регулируемые настройки длительной, кратковременной, мгновенной и защиты от замыкания на землю. В-третьих, более крупные рамы доступны с выдвижной конструкцией, поэтому выключатель можно вынимать для проверки или замены, не отвинчивая шины. Вместе эти функции делают ICCB более похожим на воздушный выключатель, сохраняя при этом площадь литого корпуса.

Почему важна системная часть

Слово «система» в системах автоматических выключателей с изолированным корпусом не случайно. В распределительном щите выключатель никогда не работает один. Он соединен с расцепителем, выдвижной подставкой, механическими блокировками, вспомогательными контактами, независимыми расцепителями или расцепителями минимального напряжения, датчиками замыкания на землю и иногда модулем связи. Электронный расцепитель является сердцем устройства. Регулируемые значения длительного и кратковременного срабатывания и задержки делают возможной селективность: неисправность на нижестоящем фидере устраняется до того, как сработает главный выключатель. Без координации одна-единственная неисправность может омрачить весь объект.

Когда спецификация требует защиты LSIG или дистанционного мониторинга, термомагнитный автоматический выключатель не может этого обеспечить, а выключатель с расцепителем, управляемым микропроцессором, может. Многие производители распределительных щитов теперь используют класс формованного корпуса по умолчанию для фидеров с фиксированным креплением и резервируют выдвижные позиции для сетей и соединительных линий. Современный распределительный выключатель, такой как Автоматический выключатель в литом корпусе MTNSX от 100 до 1600 А покрывает большую часть этих функций подачи, занимая площадь, умещающуюся в компактных отсеках.

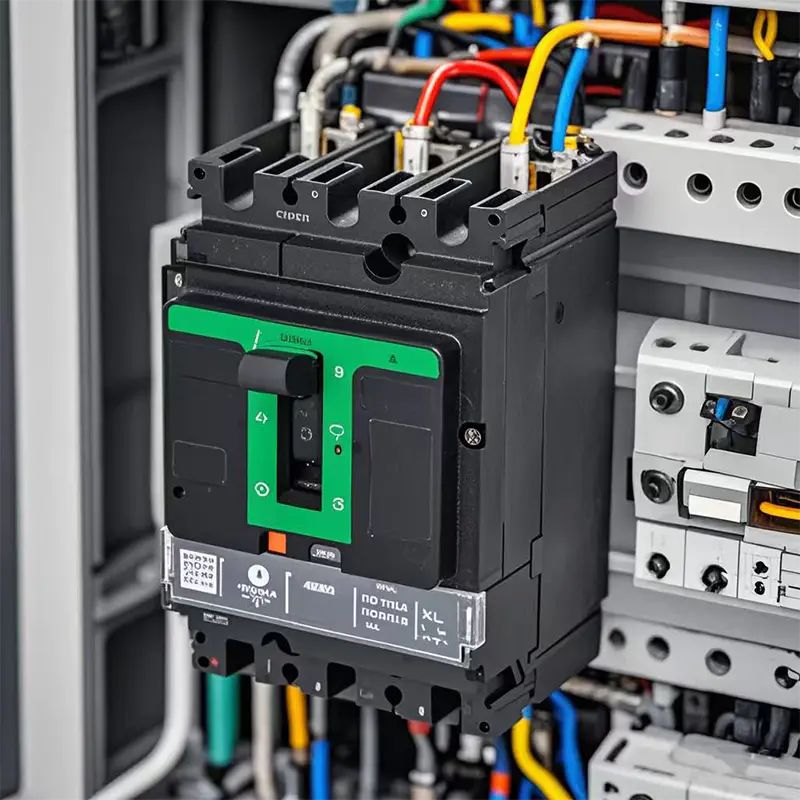

MT-NSX 3/4P 100A-630A Автоматический выключатель в литом корпусе переменного тока для промышленного и коммерческого использования Mingtuo, Китай Оптовые автоматические выключатели в литом корпусе переменного тока MT-NSX 3/4P 100A-630A для поставщиков промышленных и коммерческих распределительных сетей и MT-N... Просмотреть продукт →

Системы ICCB в сравнении с литым корпусом и воздушными автоматическими выключателями

Прямое сравнение проясняет, какое место каждая технология занимает в распределении низкого напряжения.

Из таблицы ясно видно одно: ICCB занимают место между высокопроизводительными выключателями в литом корпусе и воздушными выключателями. Они обеспечивают большую часть удобства обслуживания и селективности автоматического выключателя в корпусе, который легко интегрируется в компактное распределительное устройство. Компромиссы проявляются в крайностях. При токе ниже примерно 800 А хорошо сконструированный автоматический выключатель более экономичен. При токе выше 3200 А или когда размеры распределительного щита уже соответствуют стандартным отсекам выключателей, практическим выбором становится воздушный автоматический выключатель.

Где системы выключателей в изолированном корпусе заслужили свое место

Системы ICCB редко являются самым дешевым вариантом, но они становятся правильным вариантом, когда пересекаются три условия: фидеру необходим реальный запас по току, исследование защиты требует регулируемых кривых и ожидается обслуживание без длительного отключения. Типичные установки включают в себя:

• Низковольтные распределительные щиты и центры управления двигателями, где основные или связующие позиции требуют возможности обслуживания на выдвижной платформе.
• Высотные стояки и коммерческие фидеры в местах с ограниченным пространством в электрощитовых помещениях.
• Промышленные предприятия с непрерывными процессами, где селективность и быстрая замена сокращают время простоя.
• Центры обработки данных, больницы и другие критически важные объекты с двойным питанием, автоматическим переключением или резервным генератором.
• Выходные и байпасные цепи ИБП, в которых электронные расцепители взаимодействуют с защитой входного трансформатора.

В каждом случае решающим фактором является расцепитель и конфигурация распределительного устройства. Если фиксированный термомагнитный выключатель не может обеспечить координационную кривую, проект переходит к классу электронного отключения. Если компоновка распределительного щита также требует выдвижной конструкции, вы фактически выбираете систему ICCB или воздушный выключатель.

Что проверить перед выбором системы ICCB

Спецификация, которая выглядит как простой номинальный ток, может скрывать некоторые технические детали. Проработайте эти пункты, прежде чем переходить на занятия по брейкеру.

1. Непрерывный рейтинг и запас кадра. Выберите корпус, равный или превышающий токовую нагрузку проводника, с возможностью дальнейшего расширения.
2. Прерывание рейтингов. Проверьте как предельную, так и рабочую отключающую способность на соответствие расчетному уровню неисправности.
3. Функции расцепителя. Убедитесь, что настройки длительного, кратковременного, мгновенного действия и замыкания на землю доступны и регулируются на месте.
4. Координация избирательности. Проверьте координацию с защитой входного трансформатора и выходными фидерами, включая кратковременную устойчивость.
5. Выкатная или стационарная конструкция. Решите, требуется ли в установке замена выключателя без обесточивания сборной шины.
6. Аксессуары и коммуникации. При необходимости включите расцепитель минимального напряжения, шунтирующий расцепитель, вспомогательные контакты или связь по шине.
7. Условия обслуживания. Применяйте снижение номинальных характеристик в зависимости от температуры окружающей среды, высоты над уровнем моря, влажности или агрессивной среды.
8. Стандарты и сертификация. Подтвердите соответствие IEC 60947-2, UL 489 или стандарту для целевого рынка.

Для применений в верхнем диапазоне ICCB или когда распределительный щит построен вокруг отсеков воздушного выключателя, естественной альтернативой является выдвижной воздушный выключатель. Выкатной воздушный выключатель Минтуо Электрик MT-2000-3200A для распределения низкого напряжения охватывает диапазон от 2000 А до 3200 А, имеет выдвижную конструкцию и отключающую способность, ожидаемую от главного выключателя этого класса.

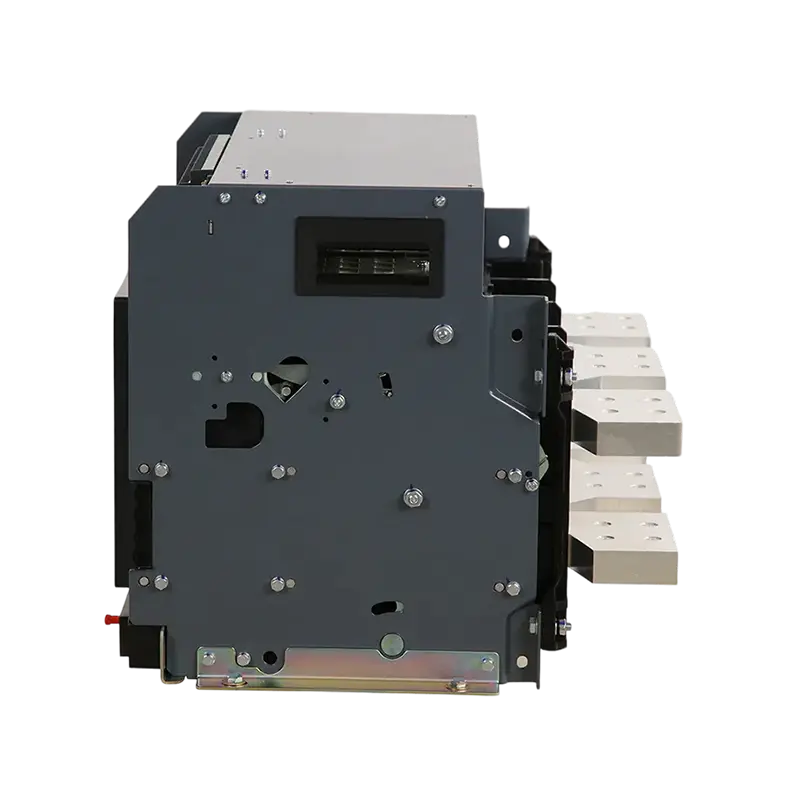

Поставщики распределительных воздушных выключателей низкого напряжения,Завод Mingtuo является оптовым поставщиком выкатных низковольтных распределительных воздушных выключателей на 2000–3200 А и производителем низковольтных воздушных выключателей... Просмотреть продукт →

Соответствие технологии применению

Лучший класс редко бывает самым дорогим. Высокопроизводительный автоматический выключатель фиксированного монтажа экономично справляется со многими фидерами. Система ICCB с электронным расцепителем подходит, когда важны избирательность и возможность регулировки. Выдвижной автоматический выключатель выигрывает, когда распределительный щит большой, ток превышает примерно 3200 А или стратегия обслуживания предполагает полную выдвижность. Каждый шаг в классе увеличивает стоимость и занимаемую площадь, поэтому решение должно определяться уровнем неисправности, координацией и потребностями в обслуживании.

Ассортимент продукции, доступный от одного производителя, может упростить это решение. Что касается литого корпуса, серия MTNSX обеспечивает распределение мощности от 100 А до 1600 А для стационарных фидеров. С воздушной стороны, NT/NW продвинутый воздушный выключатель номинал от 1600 А до 6300 А обслуживает фиксированные и выдвижные основные и соединительные позиции, выходя за практические пределы рам ICCB.

Усовершенствованный воздушный автоматический выключатель 1600–6300 А для стационарной и выкатной установки. Mingtuo, Китай Оптовые усовершенствованные воздушные автоматические выключатели 1600A–6300A для стационарных и выдвижных установок Поставщики и усовершенствованные воздушные цепи ... Просмотреть продукт →

Понимание систем выключателей в изолированном корпусе важно, поскольку эта категория находится именно там, где многие реальные проекты нуждаются в защите: достаточно высокая производительность, чтобы обеспечить селективность и удобство обслуживания, достаточно компактная, чтобы соответствовать реальным электрическим помещениям, и достаточно хорошо документированная, чтобы с уверенностью указывать ее. Начните с расчета неисправностей и исследования селективности, и класс ICCB часто оказывается не компромиссом и не роскошью, а подходящим решением. Наше руководство по выбору автоматических выключателей низкого и среднего напряжения проходит весь диапазон от MCCB до ACB и вакуумного выключателя. В случае особых требований к распределительному щиту команда инженеров компании Mingtuo Electric можно проверить размеры рамы, расцепители и выдвижные устройства в соответствии с вашим профилем нагрузки.
